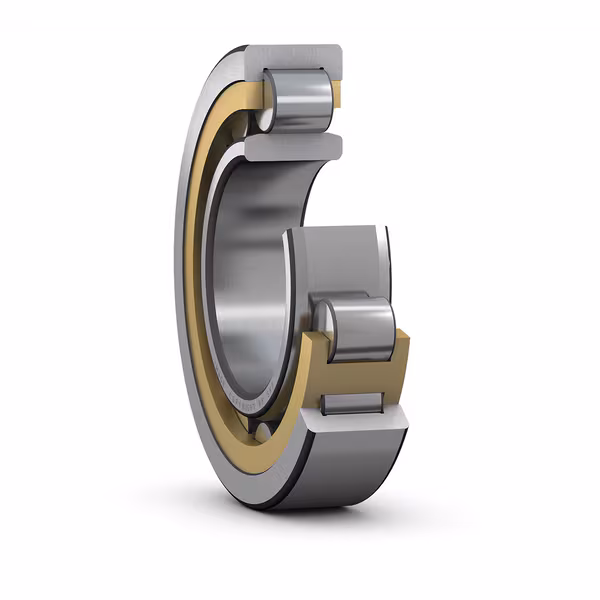

رولبرینگ استوانه ای Koyo 1019 یکی از انواع بیرینگ های شعاعی است که توسط شرکت ژاپنی کویو طراحی و تولید شده و در رده بیرینگ های صنعتی با دقت بالا قرار می گیرد. این بیرینگ دارای طراحی استوانه ای با ساچمههای استوانهای شکل و قفسه نگهدارنده داخلی است که به آن اجازه میدهد بارهای شعاعی سنگین را با توزیع یکنواخت تحمل کند. ساختار این بیرینگ معمولاً شامل رینگ داخلی و خارجی جداشدنی است که امکان مونتاژ و دمونتاژ آسان در تجهیزات صنعتی را فراهم میکند. رولبرینگ Koyo 1019 با ابعاد استاندارد و قطر داخلی و خارجی مشخص، بر اساس استانداردهای بینالمللی طراحی شده و در دسته بیرینگ های سری NU یا NJ بسته به طراحی داخلی طبقهبندی میشود. این بیرینگ در دسته بیرینگ های تکردیفه استوانهای قرار دارد که معمولاً فاقد توانایی تحمل بارهای محوری هستند مگر آنکه به شکل خاص طراحی شده باشند.
رولبرینگ استوانه ای Koyo 1019 با ویژگیهایی مانند ظرفیت باربری بالا، مقاومت حرارتی مناسب، اصطکاک پایین و قابلیت کارکرد در دورهای بالا، انتخابی مناسب برای ماشینآلات صنعتی سنگین محسوب میشود. طراحی این بیرینگ به گونهای است که امکان جبران میزان کمی از انحراف شافت را دارد و در عین حال باعث کاهش گرمای ایجاد شده در حین کار میشود. همچنین به دلیل قابلیت جداسازی اجزای آن، در مواقع تعمیر یا تعویض قطعات، سهولت عملکرد مکانیکی را بههمراه دارد. این بیرینگ با داشتن دقت ساخت بالا، عملکرد پایدار در بارگذاری یکنواخت و طول عمر مطلوب، در میان بیرینگهای صنعتی مورد استفاده در صنایع گوناگون جایگاه ویژهای دارد.
تحلیل پسوندهای مرتبط
در رولبرینگهای تولیدشده توسط کویو، معمولاً از پسوندهایی برای مشخص کردن ویژگیهای فنی خاص، نوع قفسه، جنس آلیاژ، نحوه آببندی، تلورانس و سایر مشخصات عملکردی استفاده میشود. این پسوندها بخشی از کد فنی بیرینگ هستند و انتخاب صحیح آنها نقش مهمی در اطمینان از سازگاری بیرینگ با شرایط کاری دارد. جدول زیر شامل تعدادی از رایجترین پسوندهای مربوط به رولبرینگهای استوانهای کویو و تاثیر آنها بر عملکرد است.
| پسوند | توضیح فنی | تاثیر در عملکرد |
|---|---|---|
| C3 | لقی داخلی بیشتر از استاندارد | مناسب برای شرایط با انبساط حرارتی بالا یا چرخش با دور زیاد |
| N | وجود شیار حلقه نگهدارنده در رینگ خارجی | تسهیل نصب با حلقههای قفلکننده یا موقعیتیاب |
| NJ | رینگ داخلی دارای لبه راهنما در یک طرف است | امکان تحمل محدود بار محوری در یک جهت |
| NU | رینگ خارجی دارای دو لبه راهنما و رینگ داخلی بدون لبه است | امکان حرکت محوری شافت درون بیرینگ برای جبران انبساط |
| K | ساچمهها درون قفسه برنجی ماشینکاری شده قرار دارند | افزایش استحکام و پایداری در دما و بار بالا |
| E | طراحی بهینهشده با ظرفیت باربری افزایشیافته | بهبود تحمل بار شعاعی بدون تغییر ابعاد اصلی |
به عنوان مثال، بیرینگهایی با پسوند C3 اغلب در موتورهای الکتریکی و تجهیزات با گرمای تولیدی بالا استفاده میشوند چرا که افزایش لقی داخلی باعث جلوگیری از گیرکردن اجزا در اثر انبساط میشود. همچنین نوع NJ برای مواردی کاربرد دارد که علاوه بر بار شعاعی، نیروی محوری محدودی در یک جهت نیز وجود دارد، مانند جعبهدندهها یا سیستمهای محرکه یکطرفه.
کاربردهای رایج
رولبرینگ استوانه ای Koyo 1019 معمولاً در تجهیزاتی به کار میرود که تحت بارهای شعاعی زیاد و چرخش با دور متوسط تا بالا قرار دارند. از جمله این تجهیزات میتوان به انواع گیربکسها، الکتروموتورها، توربینهای صنعتی، ماشینابزارها و پمپهای صنعتی اشاره کرد. ساختار استوانهای این بیرینگ باعث شده توزیع بار به صورت یکنواخت بین المنتهای غلتشی انجام شود و در نتیجه از خستگی زودرس قطعات جلوگیری گردد. از سوی دیگر طراحی جداشونده این بیرینگ، فرایند نگهداری و تعویض آن را در ماشینآلات تسهیل میکند و این امر در خطوط تولید مداوم بسیار حائز اهمیت است.
قابلیت تحمل بارهای شعاعی سنگین در کنار دقت بالا، این بیرینگ را برای سیستمهایی که نیاز به عملکرد طولانیمدت و پایدار دارند، به گزینهای مطمئن تبدیل کرده است. به دلیل اصطکاک پایین در حین عملکرد و قابلیت کار در سرعتهای بالا، این بیرینگ در ماشینآلاتی که نیاز به بازده انرژی بالا و کاهش گرمای تولیدی دارند، بسیار مورد توجه قرار گرفته است. در نتیجه، کاربرد گسترده آن در حوزههای مکانیکی و اتوماسیون صنعتی کاملاً قابل توجیه است.
صنایع استفادهکننده
رولبرینگهای استوانهای مانند Koyo 1019 به دلیل تنوع در طراحی و عملکرد بالا، در صنایع گوناگون مورد استفاده قرار میگیرند. این بیرینگها بهویژه در بخشهایی که دقت، تحمل بار زیاد و طول عمر بالا مدنظر است، انتخاب اول مهندسان و طراحان میباشند.
| صنعت | دلیل استفاده |
|---|---|
| خودروسازی | توانایی تحمل بارهای شعاعی بالا در محورهای گیربکس و دیفرانسیل |
| فولاد و متالورژی | عملکرد پایدار در دمای بالا و بارهای شدید نوسانی |
| صنایع سیمان | مقاومت در برابر آلودگی، گرد و غبار و بارهای سنگین پیوسته |
| نیروگاهها | دقت بالا و تحمل بار زیاد در ژنراتورها و توربینها |
| نفت و گاز | قابلیت اطمینان بالا در تجهیزات حفاری و پمپهای تحت فشار |
| ماشینابزار | دقت چرخشی بالا و استحکام مکانیکی برای اسپیندلها و سیستمهای حرکتی |
این بیرینگ ممکن است بر اساس ویژگیها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که ما نام نبردیم نیز مورد استفاده قرار گیرد. چنانچه شما تجربه یا اطلاعاتی از کاربردهای دیگر این بیرینگ در صنایع خاص دارید، خوشحال میشویم آن را با ما و سایر مخاطبان به اشتراک بگذارید.
