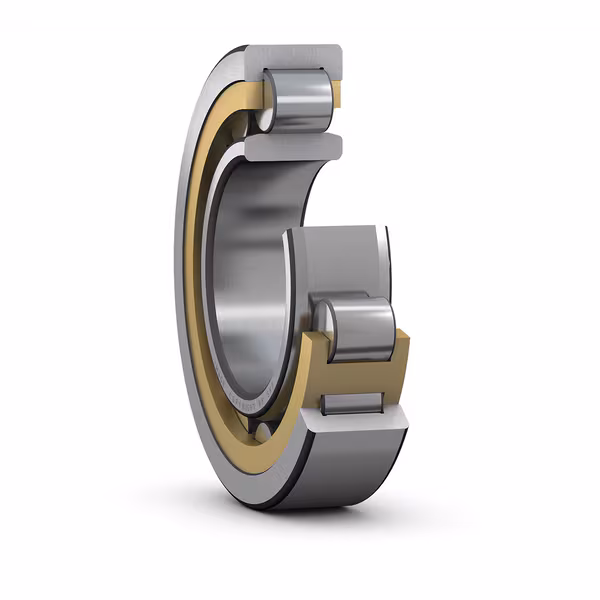

رولبرینگ استوانه ای کویو 1034 یکی از انواع بیرینگهای شعاعی با طراحی خاص برای تحمل بارهای بالا و سرعتهای چرخشی زیاد است. این بیرینگ از نوع رولبرینگهای غلتشی با عناصر غلتان استوانهای شکل است که در مسیرهای داخلی و خارجی با دقت بالا حرکت میکنند. طراحی بدون لبه داخلی یا خارجی در برخی مدلهای این بیرینگ، امکان جدا شدن قطعات و تسهیل در نصب و نگهداری را فراهم میکند. رولبرینگ استوانه ای کویو 1034 در دسته بیرینگهای صنعتی سنگین طبقهبندی میشود و با توجه به ابعاد استانداردش، معمولاً دارای قطر داخلی 170 میلیمتر، قطر خارجی 260 میلیمتر و عرض 42 میلیمتر است. این ساختار باعث میشود بیرینگ مورد نظر بهراحتی در فضاهای صنعتی با محدودیت جا نصب شود و در عین حال عملکردی پایدار ارائه دهد.
این بیرینگ به دلیل طراحی خاص اجزای غلتشی و سطح تماس خطی، دارای ظرفیت باربری بسیار بالا در بارهای شعاعی است. ویژگیهایی مانند اصطکاک کم، دمای کاری بالا، دقت ابعادی و پایداری در سرعتهای بالا از مزایای فنی آن بهشمار میآیند. همچنین ساختار ساده و قابل تفکیک بیرینگ باعث سهولت در روانکاری و بازرسی میشود که در صنایع با عملیات پیوسته اهمیت زیادی دارد. جنس رینگها و رولرها از فولاد سختکاریشده با مقاومت بالا در برابر سایش است که عمر عملیاتی طولانی و قابلیت کارکرد در شرایط صنعتی سخت را تضمین میکند. رولبرینگ استوانه ای کویو 1034 یک انتخاب قابل اطمینان برای تجهیزاتی است که نیازمند دقت، دوام و عملکرد پایدار در شرایط کاری سنگین هستند.
تحلیل پسوندهای مرتبط
بیرینگهای تولیدشده توسط برند کویو، بسته به نوع کاربرد و ویژگیهای عملکردی مورد انتظار، با پسوندهای مشخصی عرضه میشوند. این پسوندها نشاندهنده ویژگیهایی نظیر نوع قفسه، جنس، قابلیت تحمل حرارت، نوع آببندی و سایر مشخصات ساختاری یا عملکردی هستند. در جدول زیر برخی از پرکاربردترین پسوندهای مربوط به رولبرینگهای استوانه ای کویو و اثرات فنی آنها ارائه شده است:
| پسوند | توضیح فنی | تاثیر در عملکرد |
|---|---|---|
| C3 | لقی شعاعی بیشتر از حالت استاندارد | مناسب برای کاربردهای با انبساط حرارتی بالا یا سرعت بالا |
| NU | طراحی با رینگ داخلی بدون لبه و رینگ بیرونی با دو لبه | امکان جا زدن آسان رینگها به صورت جداگانه و مناسب برای بارهای شعاعی |
| NJ | رینگ بیرونی با دو لبه و رینگ داخلی با یک لبه | تحمل بارهای شعاعی و محدود بارهای محوری یکطرفه |
| E | طراحی تقویتشده با ظرفیت باربری بالاتر | مناسب برای بارهای سنگینتر بدون تغییر ابعاد بیرینگ |
| M | قفسه از جنس برنج ماشینکاریشده | افزایش مقاومت در برابر دمای بالا و شرایط روانکاری سخت |
| N | رینگ بیرونی بدون لبه و رینگ داخلی با دو لبه | قابلیت جابهجایی آزاد رینگ بیرونی در شافتهای بلند |
دو پسوند پرکاربرد از میان موارد بالا عبارتند از:
- C3: این پسوند در کاربردهایی مانند موتورهای الکتریکی یا توربینها که با سرعتهای بالا یا افزایش دما مواجه هستند، مورد استفاده قرار میگیرد زیرا فضای اضافی داخل بیرینگ اجازه میدهد انبساط حرارتی بدون افزایش فشار داخلی رخ دهد.
- E: در شرایطی که ظرفیت باربری بیشتر بدون تغییر در اندازه فیزیکی بیرینگ نیاز است، مانند گیربکسهای صنعتی سنگین، این پسوند بسیار مفید است.
کاربردهای رایج
رولبرینگ استوانه ای کویو 1034 بهطور گستردهای در ماشینآلاتی بهکار میرود که بار شعاعی زیادی را تحمل میکنند اما نیاز به هدایت بار محوری ندارند. بهدلیل طراحی خاص این بیرینگ با رولرهای استوانهای و مسیر تماس خطی، انتقال بار بهصورت یکنواخت و با حداقل اصطکاک انجام میشود که آن را برای کاربردهای با دور بالا مانند الکتروموتورهای بزرگ، پمپهای صنعتی، توربینهای بخار و کمپرسورهای صنعتی مناسب میسازد. همچنین قابلیت تفکیکپذیری قطعات، نصب و نگهداری را سادهتر میکند که در خطوط تولید پیوسته بسیار حائز اهمیت است.
در تجهیزات انتقال قدرت مانند گیربکسهای سنگین، این نوع بیرینگ بهدلیل ظرفیت بالای تحمل بار شعاعی، پایداری عملکرد در شرایط کاری مداوم و دمای بالا، جایگاه ویژهای دارد. همچنین در ماشینابزارها که دقت و صلبیت بالا اهمیت دارد، رولبرینگهای استوانهای با قفسه دقیق و طراحی سختکاریشده بهکار گرفته میشوند تا از دقت و پایداری محورهای دوران اطمینان حاصل شود.
صنایع استفادهکننده
رولبرینگ استوانه ای کویو 1034 در صنایع متعددی بهکار گرفته میشود که نیازمند عملکرد دقیق، دوام بالا و قابلیت تحمل بارهای سنگین هستند. جدول زیر به معرفی برخی از این صنایع و دلایل استفاده از این بیرینگ در هر صنعت اختصاص دارد:
| صنعت | دلیل فنی استفاده |
|---|---|
| خودروسازی | تحمل بارهای شعاعی بالا در گیربکس و دیفرانسیل با عمر طولانی و دقت بالا |
| فولاد و ریختهگری | مقاومت بالا در برابر دمای زیاد و بارهای دینامیکی در نوردهای سنگین |
| نیروگاهها | عملکرد پایدار در سرعت بالا و شرایط حرارتی در توربینها و ژنراتورها |
| نفت و گاز | مقاومت در برابر آلودگی و بار سنگین در کمپرسورها و پمپهای پالایشگاه |
| ماشینابزار | حفظ دقت محوری و پایداری حرکتی در سرعتهای بالا و بارهای متناوب |
با توجه به ویژگیهای ساختاری، دقت طراحی و پسوندهای متنوع موجود، رولبرینگ استوانه ای کویو 1034 ممکن است در کاربردها و صنایع دیگری نیز که در این جدول ذکر نشدهاند، مورد استفاده قرار گیرد. در صورت تجربه یا شناخت شما از موارد مصرف کمتر شناختهشده این بیرینگ، خوشحال میشویم آن را با ما و دیگر کاربران به اشتراک بگذارید.
