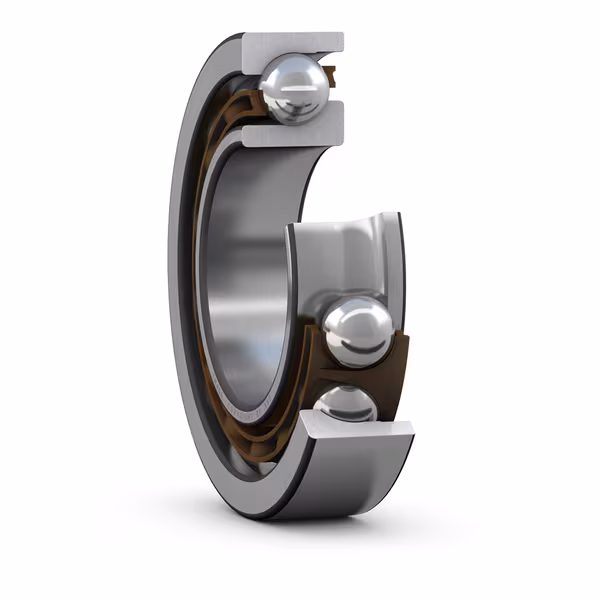

بلبرینگ تماس زاویه ای 7304 کویو یکی از انواع بیرینگهای دقیق و با عملکرد بالا است که بهصورت تک ردیفه و با طراحی خاص برای تحمل ترکیبی بارهای شعاعی و محوری تولید میشود. این بلبرینگ دارای شیارهای غلتش عمیق و زاویه تماس مشخصی است که امکان انتقال مؤثر بارهای محوری را بهویژه در یک جهت فراهم میکند. ابعاد این بیرینگ طبق استانداردهای بینالمللی تعریف شده و شامل قطر داخلی 20 میلیمتر، قطر خارجی 52 میلیمتر و عرض 15 میلیمتر است. طراحی این بلبرینگ مطابق با دستهبندی بلبرینگهای تماس زاویه ای سری 73 انجام شده که در آن نسبت به بلبرینگهای شیار عمیق، تمرکز بر پایداری بیشتر در برابر بارهای محوری بوده و در عین حال با دقت ساخت بالا تولید میشود.
بلبرینگ 7304 کویو با توجه به ساختار هندسی دقیق و کیفیت بالای مواد اولیه، دارای مزایای مهمی از جمله کاهش اصطکاک داخلی، پایداری عملکرد در سرعتهای بالا و ظرفیت تحمل بار بهینه در موقعیتهای نصب خاص است. این بلبرینگ در مواردی که همزمان نیاز به تحمل بارهای محوری و شعاعی وجود دارد، انتخابی مناسب بهشمار میرود. ویژگیهایی همچون عمر مفید بالا، مقاومت در برابر تنشهای دینامیکی و طراحی قابل اطمینان، آن را به گزینهای کاربردی برای استفاده در تجهیزات صنعتی دقیق، ماشینابزارها و مجموعههای دوار تبدیل کرده است.
تحلیل پسوندهای مرتبط
در بلبرینگهای تماس زاویه ای، پسوندها نقش کلیدی در تعیین ویژگیهای ساختاری، نوع آببندی، دقت ساخت یا شرایط نصب دارند. انتخاب صحیح پسوند میتواند عملکرد بیرینگ را به شکل چشمگیری تحت تأثیر قرار دهد و آن را برای شرایط خاص کاری بهینه کند. جدول زیر برخی از پسوندهای متداول مرتبط با بلبرینگهای سری 7304 را نشان میدهد:
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| K | سوراخ داخلی مخروطی با شیب 1:12 | امکان نصب بیرینگ روی شفتهای مخروطی یا با استفاده از بوش تبدیل را فراهم میکند |
| C3 | لقی داخلی بیشتر از استاندارد نرمال | مناسب برای کاربردهای با دمای بالا یا سرعت زیاد که در آن انبساط حرارتی رخ میدهد |
| P5 | دقت ساخت بالا مطابق کلاس P5 | موجب کاهش ارتعاش و افزایش دقت عملکرد در ماشینآلات دقیق میشود |
| 2RS | آببندی لاستیکی در دو طرف بیرینگ | محافظت در برابر ورود آلودگی و افزایش عمر مفید در محیطهای کاری بسته |
| M | قفسه ساخته شده از برنج ماشینکاریشده | مناسب برای کاربردهای سنگین و شرایط تنشزای مکانیکی |
برای نمونه، پسوند K در بلبرینگ 7304 K کویو نشاندهنده وجود سوراخ داخلی مخروطی است که این ویژگی امکان نصب آسان بیرینگ را روی شفتهای مخروطی فراهم کرده و تثبیت موقعیت شعاعی و محوری را سادهتر میسازد. همچنین پسوند C3 در شرایطی بهکار میرود که ماشینآلات در معرض دمای بالا یا سرعت چرخش زیاد قرار دارند و نیاز به فضای لقی بیشتر برای جبران انبساط حرارتی وجود دارد.
کاربردهای رایج
بلبرینگ تماس زاویه ای 7304 کویو به دلیل توانایی تحمل بارهای ترکیبی و طراحی مقاوم، در بسیاری از تجهیزات صنعتی که نیاز به دقت بالا و پایداری دارند مورد استفاده قرار میگیرد. از جمله کاربردهای رایج این بلبرینگ میتوان به سیستمهای چرخشی ماشینابزارها، الکتروموتورها، کمپرسورها و پمپهای صنعتی اشاره کرد. زاویه تماس مشخص در این نوع بلبرینگ امکان انتقال مؤثر نیروهای محوری را در کنار بارهای شعاعی فراهم میکند که این ویژگی برای مجموعههایی که با بارهای یکطرفه و سرعت بالا مواجهاند، بسیار مناسب است. همچنین در مواقعی که بار محوری تنها در یک جهت اعمال میشود، این بلبرینگ میتواند با دقت و پایداری بالا عملکرد بهینهای ارائه دهد.
صنایع استفادهکننده
در بسیاری از صنایع سنگین و نیمهسنگین، استفاده از بلبرینگ تماس زاویه ای 7304 کویو به دلیل خصوصیات فنی آن متداول است. این بلبرینگ نهتنها در خطوط تولید صنعتی بلکه در بسیاری از سیستمهای انتقال نیرو و تجهیزات دوار نیز کاربرد دارد. جدول زیر برخی از صنایع استفادهکننده را همراه با دلایل فنی ارائه میدهد:
| صنعت | دلیل استفاده |
|---|---|
| صنعت ماشینابزار | دقت بالا و توان تحمل بارهای ترکیبی در سرعت زیاد |
| صنعت خودروسازی | انتقال مؤثر نیرو در سیستمهای محرکه و فرمان |
| صنعت نفت و گاز | عملکرد پایدار در شرایط دمایی بالا و بارهای متغیر |
| صنایع تولید تجهیزات پزشکی | نیاز به حرکت دقیق، نرم و بدون ارتعاش |
| صنعت برق و ژنراتورها | قابلیت کارکرد در سرعتهای بالا همراه با پایداری حرارتی |
| صنعت پمپسازی و کمپرسورها | تحمل بارهای شعاعی و محوری همزمان در سیستمهای دوار |
با توجه به تنوع کاربردها و ویژگیهای فنی مختلف، این بلبرینگ ممکن است بر اساس ویژگیها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که ما نام نبردیم نیز مورد استفاده قرار گیرد. از کاربران فنی و صنعتگران دعوت میشود تجارب خود درباره کاربردهای خاص یا کمتر شناختهشده این بیرینگ را به اشتراک بگذارند.
