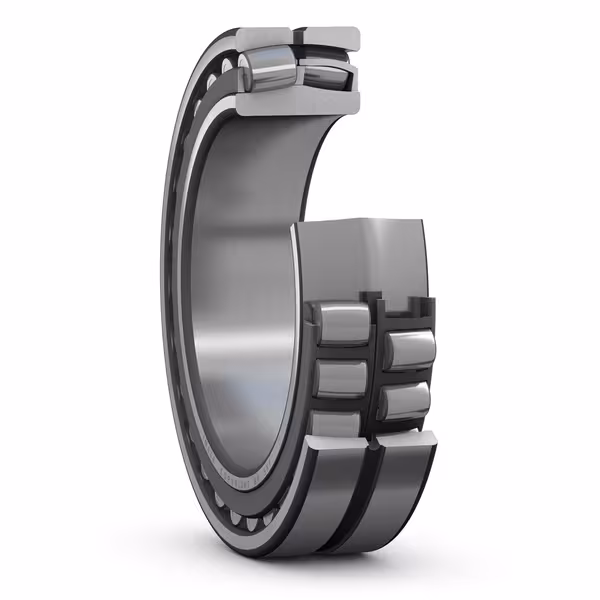

رولبرینگ بشکه ای کویو 22324 یکی از بیرینگهای پرکاربرد در دسته بیرینگهای غلتشی است که به دلیل ساختار ویژه خود توان تحمل بارهای شعاعی سنگین و بارهای محوری دو طرفه را دارد. طراحی این بیرینگ بهصورت بشکهای و با دو ردیف رولر متقارن انجام شده که بهصورت خودتنظیم در رینگ داخلی و خارجی جای میگیرند. این ویژگی باعث میشود بیرینگ نسبت به ناهمراستاییهای ناشی از انحراف شافت یا خطای نصب، واکنش مناسبی نشان دهد. قطر داخلی این بیرینگ 120 میلیمتر، قطر خارجی آن 260 میلیمتر و عرض کلی آن 86 میلیمتر است. بیرینگ کویو 22324 در دسته رولبرینگهای بشکهای سری 22300 طبقهبندی میشود که برای کاربردهای با بار بالا و شرایط کاری سخت طراحی شدهاند.
از مزیتهای برجسته رولبرینگ بشکهای کویو 22324 میتوان به ظرفیت بالای باربری، طول عمر عملیاتی طولانی و مقاومت بالا در برابر شوک و لرزش اشاره کرد. طراحی هندسی رولرها بهگونهای است که توزیع بار بهشکل یکنواخت در سطح تماس انجام میشود و همین امر باعث کاهش سایش و بهبود بازدهی عملکردی میشود. قفسه این بیرینگ معمولاً از جنس فولاد پرسشده یا برنج ماشینکاریشده ساخته میشود که پایداری بالایی در برابر تنشهای حرارتی و مکانیکی فراهم میآورد. این بیرینگ گزینهای ایدهآل برای استفاده در محیطهایی با بارگذاری متناوب، آلودگیهای محیطی و نیاز به تنظیم خودکار راستا است.
تحلیل پسوندهای مرتبط
برخی از بیرینگهای سری 22324 کویو ممکن است دارای پسوندهای مختلفی باشند که هر یک نشاندهنده ویژگی خاصی در طراحی، نوع قفسه، بازی داخلی، جنس رولرها یا نوع روانکاری هستند. این پسوندها به کاربران امکان میدهند تا بیرینگ مناسب را براساس شرایط کاری مورد نظر انتخاب کنند.
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| C3 | نشاندهنده لقی داخلی بیش از استاندارد است | مناسب برای شرایطی با دمای بالا یا سرعت زیاد |
| W33 | مجهز به شیار روانکاری و سوراخهای روغنکاری در رینگ خارجی | بهبود عملکرد روانکاری و افزایش عمر بیرینگ |
| K | سوراخ داخلی مخروطی با زاویه استاندارد 1:12 | امکان نصب با استفاده از بوش مخروطی و کنترل دقیقتر بر لقی |
| MA | قفسه برنجی ماشینکاریشده، هدایتشونده توسط رینگ داخلی | افزایش استحکام مکانیکی و تحمل بارهای دینامیکی بیشتر |
| CC | قفسه فولادی پرسشده، راهنمایی رولرها توسط قفسه | توزیع بهتر بار و کارایی مناسب در شرایط بارگذاری سنگین |
| CA | قفسه برنجی یکپارچه با راهنمای رینگ داخلی | افزایش دقت عملکرد و دوام در بارهای ضربهای |
دو پسوند پرکاربرد در این سری عبارتند از:
- C3: در کاربردهایی که سرعت چرخش بالا یا دمای محیط زیاد است، بیرینگ با لقی C3 بهدلیل ایجاد فضای اضافی بین اجزای داخلی، مانع از افزایش اصطکاک و سایش میشود.
- W33: این پسوند در ماشینآلاتی که نیاز به روانکاری مداوم و بهینه دارند مانند تجهیزات سنگشکن یا آسیابهای صنعتی، کاربرد گسترده دارد چون باعث سهولت در روانکاری و کاهش نیاز به توقفهای تعمیراتی میشود.
کاربردهای رایج
رولبرینگ بشکه ای کویو 22324 در ماشینآلات صنعتی که با بارهای سنگین و شرایط عملکرد سخت مواجه هستند، استفاده میشود. بهدلیل ساختار خودتنظیم و قابلیت تحمل بارهای شعاعی و محوری بهصورت همزمان، این بیرینگ گزینهای بسیار مناسب برای تجهیزاتی مانند نوار نقاله، آسیابهای معدنی، فنهای بزرگ صنعتی، تجهیزات کشاورزی سنگین، و محورهای محرک در صنعت فولاد است. عملکرد پایدار این بیرینگ در برابر ناهمراستایی شافت، باعث کاهش استهلاک اجزای مجاور و افزایش عمر مفید مجموعه میشود. همچنین مقاومت بالای آن در برابر شوکهای ناگهانی، دلیل دیگری است که این بیرینگ را برای استفاده در دستگاههایی با بار متغیر و شرایط ناپایدار مکانیکی مناسب میسازد.
صنایع استفادهکننده
رولبرینگ بشکهای کویو 22324 در صنایع مختلفی بهکار میرود که ویژگیهای فنی خاص این بیرینگ بهطور مستقیم با نیازهای این صنایع همخوانی دارد.
| صنعت | دلیل فنی استفاده |
|---|---|
| صنعت معدن | توانایی تحمل بارهای شعاعی و ضربهای بالا در سنگشکنها و نوار نقالهها |
| صنعت فولاد | مقاومت در برابر دمای بالا و بارگذاری مداوم در خطوط نورد و کورهها |
| صنعت سیمان | پایداری در شرایط آلوده و مرطوب، مناسب برای آسیابها و فنهای سنگین |
| صنایع کاغذ | عملکرد دقیق در سرعتهای بالا، کاربرد در غلطکها و درایوهای اصلی |
| صنعت کشاورزی سنگین | قابلیت خودتنظیمی برای جذب ناهمراستاییها در ادوات با محورهای بلند و متحرک |
| تولید انرژی (نیروگاهها) | تحمل تنشهای دینامیکی و دمای بالا در توربینها و ژنراتورها |
بسته به ویژگیهای ساختاری یا پسوندهای اضافهشده به بیرینگ، امکان استفاده از رولبرینگ بشکهای کویو 22324 در سایر صنایع یا کاربردهایی که در این فهرست ذکر نشدهاند نیز وجود دارد. اگر تجربه استفاده از این بیرینگ در حوزهای متفاوت را دارید یا با پسوندهایی خاص از این مدل روبرو شدهاید، خوشحال میشویم نظرات یا اطلاعات خود را با ما به اشتراک بگذارید.
