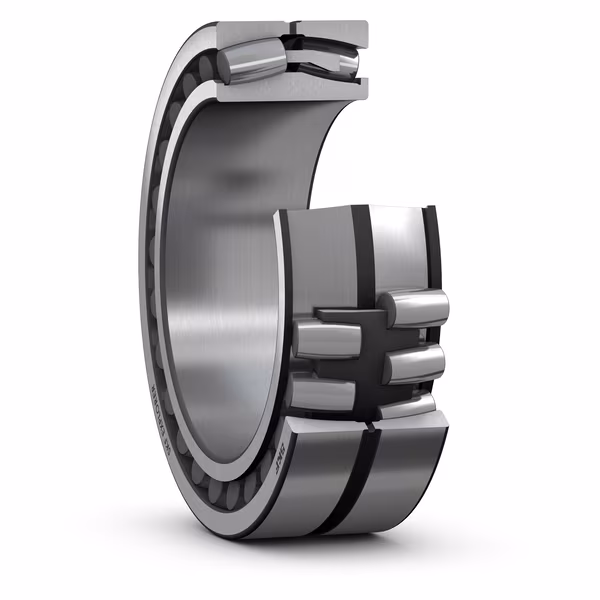

رولبرینگ بشکهای کویو مدل 240/710 یکی از بزرگترین و قدرتمندترین انواع بیرینگهای شعاعی با قابلیت خودتنظیمی بالا است که در شرایط کاری بسیار سنگین و ناپایدار عملکردی مطمئن ارائه میدهد. این بیرینگ از نوع دو ردیفه با طراحی بشکهای غلتکها بوده و بهصورت ویژه برای جذب بارهای شعاعی بسیار زیاد و همچنین بارهای محوری در هر دو جهت ساخته شده است. قطر داخلی این بیرینگ برابر با 710 میلیمتر، قطر خارجی آن حدود 1030 میلیمتر و عرض آن 315 میلیمتر است که نشاندهنده ابعاد بزرگ و ظرفیت باربری بالای آن میباشد. بیرینگ مذکور در دسته بیرینگهای صنعتی سنگین قرار میگیرد و مطابق با استانداردهای بینالمللی طراحی و تولید شده است.
ساختار داخلی این رولبرینگ شامل دو ردیف غلتک بشکهای متقارن و یک مسیر کنس داخلی مشترک میباشد که درون یک کنس خارجی کروی جای گرفتهاند. این طراحی باعث میشود بیرینگ در برابر انحراف شافت یا ناهمراستایی تا حدود 2 درجه عملکرد مطلوبی داشته باشد. جنس غلتکها و حلقهها از فولاد آلیاژی سختکاری شده با کیفیت بالا است که مقاومت بالایی در برابر سایش و خستگی دارد. از ویژگیهای عملکردی برجسته این بیرینگ میتوان به طول عمر بالا، روانکاری مناسب در سرعتهای پایین تا متوسط، و پایداری عملکرد در محیطهای آلوده یا دارای لرزش شدید اشاره کرد. همچنین طراحی بهینه سطح تماس بین غلتک و مسیر غلتش، موجب توزیع یکنواخت تنش و کاهش حرارت در حین کار میشود.
تحلیل پسوندهای مرتبط
بسیاری از بیرینگهای تولیدشده توسط برند کویو با پسوندهایی عرضه میشوند که اطلاعاتی در مورد طراحی داخلی، نوع قفسه، شرایط روانکاری یا نوع بازی داخلی ارائه میدهند. این پسوندها مشخصکننده ویژگیهای خاص هر بیرینگ هستند و در انتخاب صحیح محصول برای کاربردهای مختلف نقش تعیینکننده دارند.
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| C3 | میزان لقی داخلی بیشتر از استاندارد | بهبود عملکرد در دمای بالا یا سرعت بالا |
| W33 | وجود شیار روانکاری و سوراخهای روغنکاری روی کنس خارجی | تسهیل در روانکاری مستمر و کاهش اصطکاک |
| CA | قفسه یکتکه ماشینکاریشده از جنس برنج، همراه با طراحی نگهدارنده غلتک | افزایش استحکام و پایداری در بارهای سنگین |
| MB | قفسه از جنس برنج ماشینکاریشده با پین هدایتگر مرکزی | کنترل دقیق حرکت غلتکها و کاهش اصطکاک داخلی |
| K | سوراخ داخلی مخروطی شکل (تِیپر 1:12) | تسهیل در نصب روی شافتهای مخروطی یا همراه با بوش |
| E | طراحی بهینه شده با ظرفیت باربری دینامیکی بالا | افزایش عمر کاری و بهبود مقاومت در شرایط بار بالا |
بهعنوان نمونه، بیرینگهایی با پسوند C3 در کاربردهایی که دمای عملیاتی بالا یا سرعت دوران زیاد دارند، مانند موتورها یا کمپرسورهای بزرگ استفاده میشوند. همچنین پسوند W33 برای تجهیزاتی که به روانکاری مستمر نیاز دارند، مانند توربینها یا آسیابهای سنگین صنعتی، بسیار کاربردی است.
کاربردهای رایج
رولبرینگ بشکهای کویو مدل 240/710 بهدلیل ظرفیت باربری بالا، تحمل بارهای ترکیبی و مقاومت در برابر ناهمراستایی، در تجهیزات صنعتی سنگین و با بار متناوب یا ضربهای کاربرد گستردهای دارد. از جمله ماشینآلاتی که بهطور معمول از این بیرینگ استفاده میکنند میتوان به سنگشکنها، آسیابهای بزرگ صنعتی، ماشینآلات معادن، نوردهای فولادی و توربینهای بزرگ اشاره کرد. طراحی خاص این بیرینگ باعث میشود در شرایطی که ارتعاش زیاد، آلودگی محیطی یا بارهای شوکدار وجود دارد، عملکردی پایدار و قابلاعتماد ارائه دهد. قابلیت خودتنظیمی این رولبرینگ بهویژه در مواقعی که دقت نصب کامل فراهم نیست یا تغییرات حرارتی منجر به انحراف شافت میشود، بسیار حیاتی است.
صنایع استفادهکننده
این بخش به بررسی صنایعی میپردازد که بیرینگ مورد نظر بهطور گسترده در آنها بهکار میرود و دلیل فنی کاربرد آن را نیز مشخص میکند. این اطلاعات به تصمیمگیری سریعتر مهندسان و کاربران کمک میکند تا متناسب با نیاز صنعتی خود، انتخاب درستی داشته باشند.
| صنعت | دلیل فنی کاربرد |
|---|---|
| معدن و استخراج | توان تحمل بارهای سنگین و ضربهای ناشی از سنگشکنها و نوار نقالههای غولپیکر |
| صنایع فولاد | مقاومت بالا در برابر حرارت، بارهای شعاعی شدید و شرایط عملیاتی ناپایدار در نوردها |
| سیمان | قابلیت اطمینان بالا در تجهیزات سنگین مانند آسیابها و کورههای دوار |
| نیروگاهها | عملکرد پایدار در توربینهای بزرگ با بار ترکیبی و نیاز به روانکاری مداوم |
| پتروشیمی | تحمل ناهمراستایی و ارتعاش در پمپها و کمپرسورهای سنگین عملیاتی |
| صنایع دریایی | مقاومت در برابر نوسانات شافت و شرایط سخت محیطی در موتورهای دریایی و تجهیزات اسکله |
با توجه به تنوع طراحی و پسوندهای قابل سفارش، این بیرینگ ممکن است بر اساس ویژگیها یا نیازهای خاص در صنایع و کاربردهای دیگری که در اینجا ذکر نشدهاند نیز بهکار گرفته شود. در صورتی که تجربه استفاده از این مدل را در محیط یا صنعتی خاص دارید، میتوانید نظرات یا اطلاعات فنی خود را با ما به اشتراک بگذارید.
