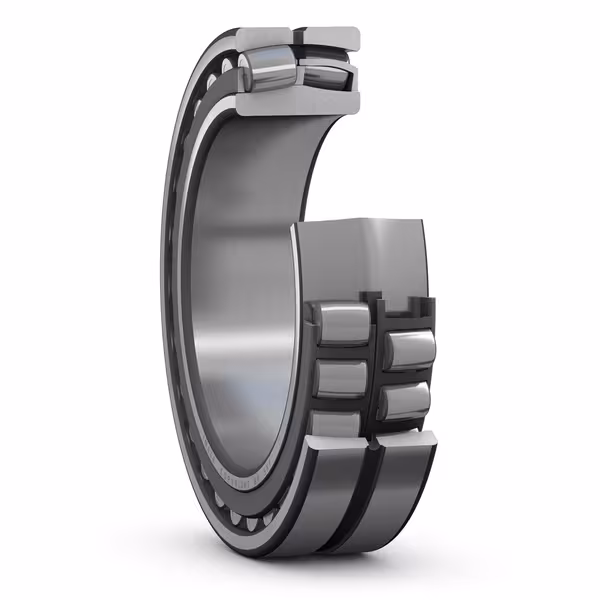

رولبرینگ بشکه ای کویو 24120 یکی از انواع بیرینگهای شعاعی با قابلیت تحمل بارهای سنگین و شرایط عملیاتی سخت است. این بیرینگ در دسته رولبرینگهای بشکهای دو ردیفه قرار دارد که با طراحی کروی مسیر غلتش در رینگ بیرونی و غلطکهای بشکهای متقارن، قابلیت تنظیم ناهمراستایی (Self-Aligning) را فراهم میکند. ابعاد این مدل شامل قطر داخلی 100 میلیمتر، قطر خارجی 165 میلیمتر و عرض 65 میلیمتر است. این ترکیب ساختاری باعث میشود تا رولبرینگ کویو 24120 بهصورت ویژهای در برابر بارهای شعاعی سنگین و تا حدودی بارهای محوری از هر دو سمت مقاوم باشد. دستهبندی صنعتی این بیرینگ در گروه رولبرینگهای بشکهای سری 24100 قرار میگیرد که معمولاً در کاربردهایی با سرعت متوسط و بار بالا استفاده میشوند.
از نظر عملکرد، رولبرینگ بشکه ای کویو 24120 با توجه به استفاده از غلطکهای بزرگ و طراحی قفسه مقاوم، دارای طول عمر کاری بالا، مقاومت مطلوب در برابر ارتعاشات و عملکرد پایدار در محیطهای آلوده است. از دیگر مزایای فنی آن میتوان به قابلیت تنظیم ناهمراستایی تا چند درجه، پخش یکنواخت بار بر سطح تماس، و کاهش تمرکز تنش در شرایط بارگذاری ناپایدار اشاره کرد. استفاده از مواد با کیفیت بالا در ساخت اجزای بیرینگ، از جمله فولاد آلیاژی سختکاری شده، موجب افزایش مقاومت به سایش و اطمینان از عملکرد قابلاعتماد در شرایط صنعتی سنگین میشود.
تحلیل پسوندهای مرتبط
برخی از بیرینگهای مدل 24120 کویو با پسوندهای خاصی عرضه میشوند که بیانگر ویژگیهای اضافی در طراحی، جنس قفسه، نحوه آببندی یا شرایط نصب هستند. این پسوندها در انتخاب صحیح بیرینگ متناسب با نیاز کاربردی نقش مهمی دارند. جدول زیر متداولترین پسوندهای استفاده شده برای این مدل را همراه با توضیح فنی و اثر آن بر عملکرد نشان میدهد:
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| W33 | دارای شیار روانکاری و سوراخهای روغن | بهبود روانکاری داخلی و افزایش طول عمر |
| C3 | لقی داخلی بیشتر از نرمال | مناسب برای دمای بالا یا بارگذاری دینامیکی شدید |
| K | سوراخ داخلی مخروطی (tapered bore) با نسبت 1:12 | نصب آسان با بوش مخروطی، تنظیم دقیق لقی |
| CC | قفسه فولادی نگهدارنده غلطکها با طراحی خاص | مناسب برای سرعتهای بالا و بار شعاعی زیاد |
| CA | قفسه برنجی یکپارچه با طراحی تقویتشده | تحمل بهتر در برابر بارهای ترکیبی سنگین |
| 2RS | آببند لاستیکی از هر دو طرف بیرینگ | محافظت در برابر گرد و غبار و رطوبت |
برای مثال، بیرینگی با پسوند C3 و W33 در شرایطی استفاده میشود که حرارت بالا و نیاز به روانکاری مداوم وجود دارد، مانند تجهیزات صنعتی با عملکرد پیوسته. همچنین بیرینگ با پسوند K در مواقعی کاربرد دارد که نیاز به نصب بر روی شافت مخروطی یا با بوش تطبیقی باشد، مانند موتورهای سنگین یا گیربکسهای صنعتی که تنظیم دقیق لقی الزامی است.
کاربردهای رایج
رولبرینگ بشکه ای کویو 24120 بهدلیل طراحی مقاوم و ویژگیهای عملکردی مطلوب، در ماشینآلاتی استفاده میشود که نیاز به تحمل بارهای زیاد و ناهمراستایی دارند. از جمله کاربردهای رایج میتوان به سیستمهای انتقال قدرت، گیربکسهای بزرگ، ماشینآلات خردایش در صنایع معدنی، نوارنقالههای سنگین و تجهیزات صنعتی با لرزش بالا اشاره کرد. طراحی کروی مسیر غلتش و استفاده از غلطکهای بشکهای باعث میشود که این بیرینگ بدون آسیب دیدن، ناهمراستایی بین شافت و محفظه را تحمل کند. این موضوع در تجهیزاتی که تحت شرایط ناپایدار نصب یا بارگذاری نامتقارن کار میکنند اهمیت ویژهای دارد.
همچنین قابلیت روانکاری بهینه از طریق شیارها و سوراخهای مخصوص (در صورت وجود پسوند W33) و استفاده از قفسههای مستحکم موجب افزایش طول عمر و کاهش نیاز به تعمیرات میشود. به همین دلیل این بیرینگ در کاربردهایی با دورههای عملیاتی طولانی و شرایط محیطی دشوار، گزینهای قابل اطمینان محسوب میشود.
صنایع استفادهکننده
این بخش نشان میدهد که رولبرینگ بشکه ای کویو 24120 در چه صنایعی بیشترین استفاده را دارد و دلیل فنی انتخاب آن توسط این صنایع چیست. جدول زیر نمونههایی از این صنایع را همراه با دلایل فنی آنها ارائه میدهد:
| صنعت | دلیل فنی استفاده |
|---|---|
| صنعت معدن و سیمان | تحمل بارهای بسیار سنگین و مقاومت در برابر گرد و غبار |
| صنعت فولاد | عملکرد پایدار در دمای بالا و بارگذاری دینامیکی شدید |
| صنعت کاغذ و سلولز | قابلیت تنظیم ناهمراستایی در شافتهای بلند |
| صنعت پتروشیمی | دوام بالا در شرایط کاری ناپایدار و محیطهای خورنده |
| صنعت انرژی (نیروگاهها) | عمر طولانی و نیاز به نگهداری کم در تجهیزات حیاتی |
این بیرینگ ممکن است بر اساس ویژگیها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که ما نام نبردیم نیز مورد استفاده قرار گیرد. اگر شما تجربه استفاده از این مدل در حوزهای خاص را دارید یا با پسوندهای دیگری مواجه شدهاید، خوشحال میشویم اطلاعات خود را با ما به اشتراک بگذارید.
