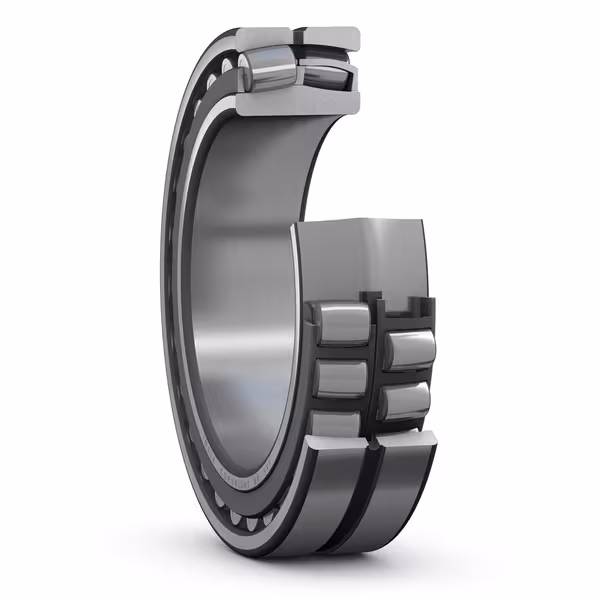

رولبرینگ بشکه ای کویو مدل 24138 از دسته بیرینگ های شعاعی با طراحی بشکه ای دوبل است که به منظور تحمل بارهای شعاعی سنگین و همچنین بارهای محوری در هر دو جهت طراحی شده است. این بیرینگ با بهرهگیری از دو ردیف رولر بشکه ای متقارن و شیار داخلی کروی، قابلیت خودتنظیمی بالایی دارد که آن را برای شرایطی با همراستایی ناپایدار یا انحراف شفت بسیار مناسب میسازد. ساختار داخلی بیرینگ شامل قفسه فولادی یا برنجی مستحکم و رولرهای با دقت هندسی بالا است که در کنار هم باعث توزیع یکنواخت بار، کاهش تنشهای موضعی و افزایش عمر کاری میشوند. ابعاد این بیرینگ مطابق با استاندارد ISO 15 بوده و دارای قطر داخلی 190 میلیمتر، قطر خارجی 320 میلیمتر و عرض کلی 128 میلیمتر است. رولبرینگ 24138 در رده بیرینگ های صنعتی سنگین طبقهبندی میشود و در استاندارد ISO به عنوان نوعی بیرینگ خودتنظیم شناخته میشود.
از جمله مزایای فنی این بیرینگ میتوان به تحمل بار بسیار بالا، عملکرد پایدار در سرعتهای عملیاتی مناسب، مقاومت بالا در برابر شوکهای مکانیکی و قابلیت جبران انحرافات اولیه شفت یا تغییر شکل محفظه اشاره کرد. طراحی کروی مسیر غلتش در رینگ بیرونی باعث میشود که رولبرینگ بشکه ای کویو 24138 حتی در شرایط نصب ناصحیح نیز عملکرد قابل اعتمادی ارائه دهد. این بیرینگ گزینهای مطمئن برای کاربردهای صنعتی سختکار است که به دلیل ساختار قدرتمند و ویژگی خودتنظیمی، نرخ خرابی سیستم را بهطور چشمگیری کاهش میدهد و موجب افزایش بهرهوری و کاهش هزینه های نگهداری میشود.
تحلیل پسوندهای مرتبط
برخی بیرینگ های بشکه ای بسته به طراحی ویژه یا نیاز کاربردی، دارای پسوندهایی هستند که بهصورت کد به انتهای شماره بیرینگ افزوده میشوند. این پسوندها مشخص کننده نوع قفسه، کلاس تلورانس، روش آببندی، نوع روانکاری یا طراحی خاص سطح تماس هستند. در جدول زیر، رایجترین پسوندهای قابل استفاده برای بیرینگ های سری 24138 کویو به همراه توضیح فنی و تأثیر عملکردی آنها آورده شده است:
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| W33 | وجود شیار روانکاری و سوراخ روغنکاری در رینگ بیرونی | بهبود روانکاری، کاهش سایش، افزایش طول عمر کاری |
| C3 | لقی داخلی بیشتر از نرمال | مناسب برای کاربردهای با دمای بالا یا بارهای دینامیکی شدید |
| K | سوراخ داخلی مخروطی (1:12) | نصب آسانتر با بوش تبدیلی، تسهیل تنظیم لقی داخلی |
| E | طراحی تقویتشده با رولرهای بزرگتر و تعداد بیشتر | افزایش ظرفیت تحمل بار شعاعی و محوری |
| M | قفسه برنجی ماشینکاریشده | مقاومت بالا در برابر خوردگی و شوک، دوام بیشتر در شرایط سخت |
به عنوان مثال، بیرینگ 24138K W33 C3 برای کاربردهایی با دمای بالا، لقی داخلی بیشتر و نصب روی شفتهای مخروطی بسیار مناسب است. همچنین بیرینگ با پسوند E برای ماشین آلات سنگین مانند سنگشکن ها یا آسیاب های صنعتی که نیاز به تحمل بارهای سنگین دارند، گزینهای ایدهآل به شمار میآید.
کاربردهای رایج
رولبرینگ بشکه ای کویو 24138 به دلیل ویژگی های ساختاری خاص و عملکرد قابل اعتماد، معمولاً در تجهیزاتی مورد استفاده قرار میگیرد که بارهای سنگین، لرزشهای متناوب یا شرایط نصب ناپایدار وجود دارد. این بیرینگ بهطور گسترده در ماشینآلاتی مانند گیربکس های صنعتی، توربین های بادی، سنگشکن ها، نوار نقاله های سنگین، آسیاب های معدنی و درامهای صنعتی بهکار میرود. ساختار دو ردیفه و مسیر غلتش کروی باعث میشود که بیرینگ بتواند انحرافات محوری یا همراستایی نامناسب را جبران کند و در شرایط ارتعاشی یا بارهای شوکی عملکردی پایدار ارائه دهد. از آنجا که این بیرینگ ظرفیت بار بالایی دارد و امکان روانکاری مداوم برای آن وجود دارد، در محیط های سخت و تحت فشار انتخابی مطمئن است.
صنایع استفادهکننده
این بخش با هدف شناسایی صنایع اصلی بهرهبردار از بیرینگ کویو 24138 طراحی شده است. با توجه به ظرفیت باربری بالا، دوام مکانیکی و ساختار خودتنظیم، این بیرینگ در صنایع سنگین و کاربردهای سختکار، بیشترین مصرف را دارد. جدول زیر صنایع پرکاربرد به همراه دلیل فنی استفاده از این بیرینگ را نمایش میدهد:
| صنعت | دلیل فنی استفاده |
|---|---|
| صنعت معدن | تحمل بارهای شعاعی سنگین در دستگاه های خردایش و نوار نقالهها |
| صنایع سیمان | عملکرد پایدار در شرایط دمایی و ارتعاشی بالا در آسیاب ها و کورهها |
| نیروگاه ها | قابلیت اطمینان بالا در ژنراتورها و توربین های با بار شعاعی و محوری ترکیبی |
| فولادسازی | تحمل شوک های مکانیکی شدید در تجهیزات نورد و انتقال مواد مذاب |
| صنایع دریایی | مقاومت بالا در برابر لرزش و بارهای متناوب در سیستمهای پیشران و ژنراتورها |
| تولید انرژی بادی | جبران انحرافات در هاب توربین ها با حفظ دقت و پایداری عملکرد |
با توجه به این ویژگیها، رولبرینگ بشکه ای کویو 24138 میتواند در صنایع و کاربردهای دیگری که در این جدول ذکر نشده نیز مورد استفاده قرار گیرد. چنانچه تجربه یا اطلاعاتی درباره کاربردهای خاص یا پسوندهای متفاوت این بیرینگ دارید، آن را با ما به اشتراک بگذارید. مشارکت شما میتواند به گسترش دانش فنی و افزایش دقت انتخاب محصول در صنایع مختلف کمک کند.
