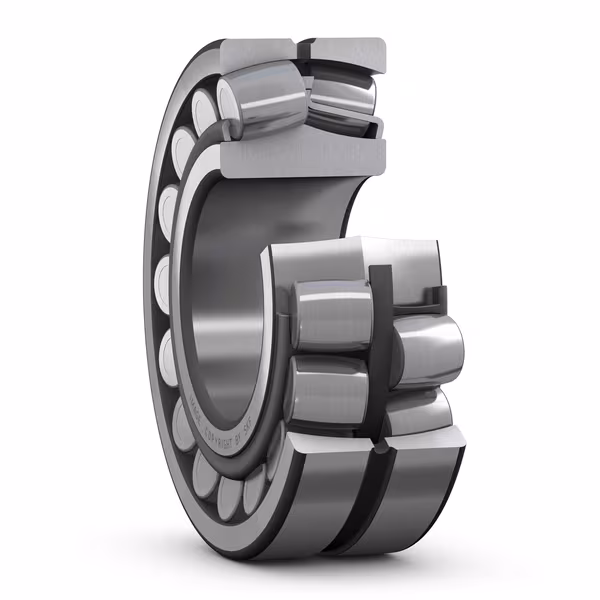

رولبرینگ بشکه ای ناچی مدل 22320 یک نوع بیرینگ شعاعی با قابلیت خودتنظیمی است که طراحی آن برای تحمل بارهای سنگین و شرایط کاری سخت بهینه شده است. این بیرینگ از نوع رولبرینگ‌های بشکه ای دو ردیفه است که عناصر غلتشی آن به صورت متقارن طراحی شده‌اند. وجود دو ردیف رولر بشکه ای باعث می‌شود که این بیرینگ بتواند هم بارهای شعاعی بالا و هم مقدار قابل توجهی از بارهای محوری را در هر دو جهت تحمل کند. ساختار قفسه این بیرینگ معمولاً از جنس فولاد ماشین‌کاری شده یا برنجی مستحکم است و سطح مقاطع غلتک‌ها نیز به شکل محدب طراحی شده تا با حلقه داخلی و خارجی به طور یکنواخت تماس داشته باشند. ابعاد استاندارد رولبرینگ ناچی 22320 مطابق با استاندارد ISO 15 شامل قطر داخلی 100 میلی‌متر، قطر خارجی 215 میلی‌متر و عرض 73 میلی‌متر است. این ابعاد، آن را به گزینه‌ای متداول در دسته بیرینگ‌های صنعتی متوسط تا سنگین وزن تبدیل کرده است.
رولبرینگ 22320 ناچی در دسته بیرینگ‌های سری 22300 طبقه‌بندی می‌شود که برای کاربردهای پرتنش با نیاز به دوام بالا طراحی شده‌اند. مزیت مهم این بیرینگ، توانایی خودتنظیمی آن است که به کمک زاویه خاص طراحی شیار حلقه خارجی به دست آمده و باعث می‌شود در مقابل انحرافات جزئی شفت یا ناهمراستایی‌ها عملکرد پایدار خود را حفظ کند. ویژگی‌های عملکردی شامل کاهش اصطکاک، طول عمر بالا و پایداری در سرعت‌های بالا است. علاوه بر این، طراحی قوی و دقیق این بیرینگ به آن اجازه می‌دهد در محیط‌هایی با بارهای ضربه‌ای یا لرزش‌دار نیز عملکرد اطمینان‌بخشی داشته باشد. ترکیب این ویژگی‌ها باعث شده که رولبرینگ بشکه ای ناچی 22320 در کاربردهای متنوع صنعتی از جمله ماشین‌آلات معدنی، تجهیزات حمل مواد، موتورهای سنگین و صنایع فولاد مورد استفاده گسترده قرار گیرد.
تحلیل پسوندهای مرتبط
رولبرینگ‌های بشکه ای ناچی مدل 22320 ممکن است با پسوندهای مختلفی عرضه شوند که هرکدام بیانگر ویژگی خاصی در ساختار، نوع روانکاری، نوع قفسه یا دقت ساخت بیرینگ هستند. این پسوندها نقش مهمی در انتخاب دقیق بیرینگ برای شرایط کاری خاص ایفا می‌کنند و توجه به آن‌ها در زمان خرید و جایگزینی بسیار ضروری است.
| پسوند | توضیح فنی | تاثیر در عملکرد |
|---|---|---|
| K | مخروطی بودن سوراخ داخلی (1:12) | نصب آسان‌تر روی شفت‌های مخروطی یا همراه با بوش تبدیلی |
| C3 | لقی داخلی بیشتر از نرمال | مناسب برای کاربردهای با دمای بالا یا سرعت چرخش زیاد |
| W33 | وجود شیار روانکاری و سوراخ‌های تزریق گریس | بهبود قابلیت روانکاری در عملکرد بلندمدت |
| CC | قفسه فولادی پرس شده با طراحی تقویت شده | عملکرد بهتر در بارهای شعاعی سنگین با توزیع یکنواخت نیرو |
| MB | قفسه برنجی ماشین‌کاری شده هدایت شده با رولر | افزایش پایداری در دورهای بالا و محیط‌های ضربه‌دار |
دو نمونه پرکاربرد از پسوندها عبارتند از:
- K: این پسوند معمولاً در کاربردهایی به‌کار می‌رود که نصب بیرینگ روی شفت نیازمند انعطاف در نصب باشد، به‌ویژه زمانی که از بوش تبدیلی استفاده می‌شود.
- C3: در محیط‌هایی با دمای بالا مانند صنایع سیمان یا فولاد که انبساط حرارتی شفت زیاد است، لقی بیشتر داخلی از نوع C3 به حفظ روانکاری و جلوگیری از افزایش فشار داخلی کمک می‌کند.
کاربردهای رایج
رولبرینگ بشکه ای ناچی مدل 22320 معمولاً در ماشین‌آلاتی مورد استفاده قرار می‌گیرد که با بارهای سنگین، ارتعاشات مداوم یا شرایط سخت محیطی روبه‌رو هستند. از جمله این کاربردها می‌توان به سنگ‌شکن‌ها، نوار نقاله‌های صنعتی، تجهیزات حمل و جابجایی مواد، آسیاب‌های صنعتی و گیربکس‌های سنگین اشاره کرد. این بیرینگ به دلیل قابلیت خودتنظیمی، توان تحمل بارهای مرکب و طراحی مقاوم در برابر خستگی، برای ماشین‌آلاتی که در معرض ناهمراستایی یا بارهای ضربه‌ای قرار دارند، گزینه‌ای بسیار مناسب است. همچنین، در تجهیزاتی که نگهداری روانکاری در دوره‌های طولانی اهمیت دارد، مدل‌هایی با پسوند W33 به دلیل طراحی شیار و سوراخ‌های گریس، از دوام بالاتری برخوردار هستند.
صنایع استفاده‌کننده
رولبرینگ‌های بشکه ای به ویژه مدل 22320 ناچی، در صنایع مختلفی کاربرد دارند که نیازمند عملکرد پایدار در شرایط کاری سخت و مداوم هستند. در جدول زیر مهم‌ترین صنایع استفاده‌کننده همراه با دلایل فنی آورده شده است.
| صنعت | دلیل فنی استفاده از بیرینگ |
|---|---|
| صنعت معدن | مقاومت بالا در برابر بارهای ضربه‌ای و پایداری در آلودگی‌های محیطی |
| صنعت فولاد | تحمل دمای بالا، فشار زیاد و انحرافات محور در خطوط نورد |
| صنعت سیمان | عملکرد مطمئن در بارهای سنگین و شرایط پرارتعاش در آسیاب‌ها و کوره‌ها |
| صنعت حمل‌ونقل مواد | قابلیت خودتنظیمی و مقاومت در برابر خستگی در نوار نقاله‌ها و بالابرها |
| صنعت کاغذسازی | روانکاری مناسب و کارکرد مداوم در ماشین‌آلات با سرعت بالا |
| صنعت انرژی | توانایی تحمل بارهای شعاعی و محوری در توربین‌ها و ژنراتورها |
این بیرینگ ممکن است بر اساس ویژگی‌ها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که در این جدول ذکر نشده‌اند نیز مورد استفاده قرار گیرد. اگر تجربه‌ای از کاربردهای خاص یا اطلاعاتی درباره استفاده از این بیرینگ در صنایع دیگر دارید، خوشحال می‌شویم آن را با ما و دیگر کاربران به اشتراک بگذارید.
