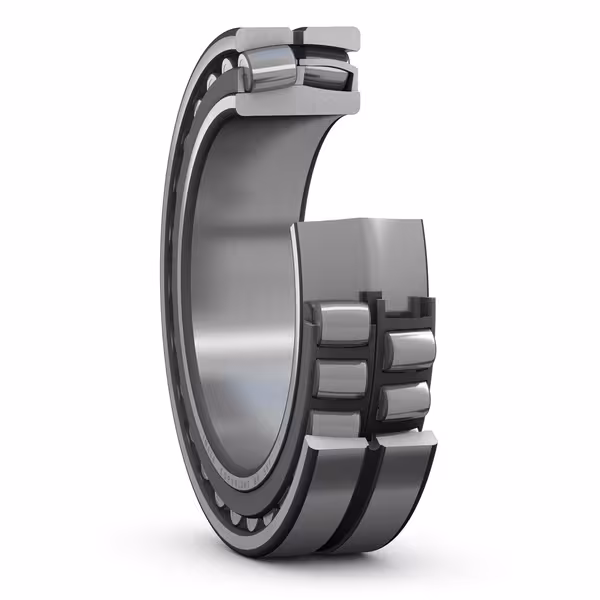

رولبرینگ بشکه ای ناچی مدل 24124 از نوع بیرینگ های غلتشی شعاعی با طراحی بشکه ای دو ردیفه است که برای تحمل بارهای شعاعی سنگین و بارهای محوری متوسط در هر دو جهت طراحی شده است. این بیرینگ دارای ساختار داخلی متقارن با دو ردیف رولر بشکه ای است که در زاویهای مشخص نسبت به شیارهای داخلی قرار گرفتهاند. این طراحی موجب افزایش ظرفیت بارپذیری و خودتنظیمی بالا در برابر ناهمراستاییهای اولیه یا تغییر شکلهای ناگهانی شفت میشود. بیرینگ 24124 ناچی مطابق با استاندارد ISO 15 در ابعاد 200 میلی متر قطر خارجی، 120 میلی متر قطر داخلی و 80 میلی متر عرض ساخته شده است. این ابعاد آن را در گروه بیرینگهای سری 24000 با مقطع عرضی متوسط طبقهبندی میکند که در کاربردهای صنعتی سنگین و نیمه سنگین کاربرد وسیعی دارند.
استفاده از فولاد آلیاژی سختکاریشده با کیفیت بالا در ساخت حلقهها و رولرها موجب دوام بالا و مقاومت سایشی قابل توجه در این بیرینگ شده است. همچنین، سطح ساچمهها با دقت بالا صیقل داده شده تا ضمن کاهش اصطکاک داخلی، عملکرد روان و پایدار در شرایط کاری متغیر فراهم شود. ویژگی خودتنظیم بودن آن باعث میشود در صورت وجود خطای مونتاژ یا انحرافات محور، بدون ایجاد تنش اضافه به عملکرد خود ادامه دهد. ترکیب ساختار مقاوم، طراحی مهندسی دقیق و جنس متریال استاندارد، این بیرینگ را به گزینهای مناسب برای تجهیزات با بارگذاری نوسانی یا محیطهای کاری با ارتعاشات بالا تبدیل کرده است. قابلیت اطمینان بالا در کنار نگهداری آسان، از مهمترین مزایای این مدل محسوب میشود.
تحلیل پسوندهای مرتبط
رولبرینگ بشکه ای 24124 ناچی ممکن است با پسوندهای مختلفی عرضه شود که نشانگر تغییراتی در طراحی داخلی، نوع قفسه، سیستم آببندی، کلاس دقت یا نحوه روانکاری است. این پسوندها به کاربر امکان انتخاب بیرینگ متناسب با نیازهای خاص عملکردی و شرایط محیطی را میدهند. در جدول زیر پرکاربردترین پسوندهای مرتبط با این بیرینگ به همراه توضیح فنی و تاثیر آنها در عملکرد ارائه شده است:
| پسوند | توضیح فنی | تاثیر در عملکرد |
|---|---|---|
| C3 | لقی داخلی بیشتر از نرمال | مناسب برای دماهای بالا یا بارهای متغیر، کاهش احتمال گیرپاژ |
| K | سوراخ مخروطی (Tapered Bore 1:12) | امکان نصب با تطبیق دقیقتر روی شفت مخروطی یا با بوش تطبیقی |
| W33 | شیار روانکاری و سوراخهای روغن | بهبود روانکاری، افزایش طول عمر کاری بیرینگ |
| E | طراحی تقویتشده با ظرفیت بار بیشتر | تحمل بار شعاعی بالاتر نسبت به نسخه استاندارد |
| CC | قفسه فولادی ماشینکاریشده با طراحی خاص | توزیع یکنواخت بار و عملکرد پایدار در سرعتهای بالا |
| CA | قفسه برنجی ماشینکاریشده | مقاومت بالا در برابر سایش، مناسب برای بارهای سنگین و ارتعاش زیاد |
برای مثال، پسوند C3 در مواردی بهکار میرود که دمای عملیاتی بیرینگ بالاست یا در هنگام چرخش، انبساط حرارتی قابل توجهی انتظار میرود. این حالت در پمپهای صنعتی یا موتورهای الکتریکی سنگین رایج است. همچنین پسوند W33 در سیستمهایی مانند توربینها یا آسیابهای معدنی که روانکاری پیوسته و بهینه اهمیت حیاتی دارد، استفاده میشود تا عملکرد بدون توقف و کاهش سایش حاصل شود.
کاربردهای رایج
رولبرینگ بشکه ای ناچی مدل 24124 به دلیل تحمل بار شعاعی بالا، ظرفیت خودتنظیمی و عمر کاری طولانی، انتخابی رایج در تجهیزات صنعتی با بارگذاری شدید و شرایط کاری ناپایدار محسوب میشود. از این بیرینگ در ماشینآلاتی استفاده میشود که علاوه بر فشارهای سنگین مکانیکی، با انحرافات محوری یا ناهماهنگی اجزای متحرک نیز مواجه هستند. به همین دلیل در تجهیزاتی مانند گیربکسهای صنعتی، شافتهای اصلی توربینها، نوار نقالههای معادن، درامهای بزرگ چرخنده، و تجهیزات خردایش به کار میرود.
ویژگی خودتنظیم بودن این بیرینگ، آن را در برابر خطاهای نصب، ناهماهنگیهای هندسی و ارتعاشات مستمر مقاوم میکند. همچنین ساختار دو ردیفه و طراحی بهینه رولرها باعث توزیع یکنواخت تنش و جلوگیری از تمرکز بار در یک نقطه میشود. این موضوع در عملکرد مداوم و بدون توقف تجهیزات بزرگ صنعتی نقش کلیدی دارد. به دلیل قابلیت اطمینان بالا و نگهداری کمهزینه، این بیرینگ در سیستمهایی که تعمیرات دورهای دشوار است، کاربرد ویژهای دارد.
صنایع استفادهکننده
این بخش به معرفی صنایعی میپردازد که بیرینگ 24124 ناچی بهطور گسترده در آنها بهکار گرفته میشود. انتخاب این بیرینگ در صنایع زیر عمدتاً به دلیل قابلیت تحمل بار بالا، مقاومت در برابر انحرافات محوری و عملکرد پایدار در محیطهای سخت صورت میگیرد.
| صنعت | دلیل فنی استفاده |
|---|---|
| معدن و حفاری | تحمل شوکهای ناگهانی و بارهای سنگین در تجهیزات نوار نقاله و سنگشکنها |
| فولاد و ذوب فلزات | مقاومت در برابر دمای بالا و پایداری عملکرد در کورهها و غلطکهای نورد |
| تولید سیمان | توان تحمل ارتعاشات بالا و بارگذاری پیوسته در آسیابها و مخلوطکنها |
| انرژی و نیروگاه | پایداری در شرایط سرعت بالا و بارهای محوری در توربینها و ژنراتورها |
| صنایع دریایی | مقاومت در برابر شرایط مرطوب و عملکرد مطمئن در سیستمهای محرکه کشتیها |
| صنایع شیمیایی | تحمل محیطهای خورنده و دمای ناپایدار در میکسرها و راکتورهای فرآیندی |
بیرینگ رولبرینگ بشکه ای ناچی مدل 24124 ممکن است بر اساس ویژگیها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که ما نام نبردیم نیز مورد استفاده قرار گیرد. در صورت تجربه بهکارگیری این بیرینگ در شرایط خاص یا صنعت متفاوت، خوشحال میشویم نظرات یا اطلاعات تخصصی خود را با ما به اشتراک بگذارید.
