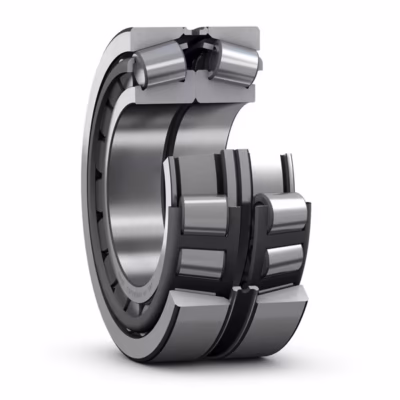

رولبرینگ مخروطی ناچی 32234/DF یک بیرینگ صنعتی با طراحی تخصصی برای کاربردهای سنگین و بارگذاری ترکیبی است. این بیرینگ از نوع مخروطی تک ردیفه بوده و بهصورت جفتشده در آرایش DF (نصب پشت به پشت) ارائه میشود که موجب افزایش پایداری و توان تحمل بار محوری از هر دو سمت شفت میگردد. در ساختار این بیرینگ، مجموعهای از غلتکهای مخروطی بین رینگ داخلی و رینگ خارجی قرار دارند که زاویه تماس آنها بهگونهای طراحی شده تا انتقال نیروهای شعاعی و محوری را به شکلی یکنواخت و پایدار انجام دهد. ابعاد فنی این مدل شامل قطر داخلی 170 میلیمتر، قطر خارجی 310 میلیمتر و عرض کلی مجموعه DF برابر با 104 میلیمتر است. این بیرینگ در دسته بیرینگهای سنگین صنعتی قرار دارد و برای سیستمهای مکانیکی با نیاز به دقت بالا و بار زیاد طراحی شده است.
رولبرینگ ناچی 32234/DF با بهرهگیری از طراحی مخروطی و چیدمان پشت به پشت، مزایایی از جمله توزیع یکنواخت تنش، افزایش طول عمر، عملکرد پایدار در سرعتهای متوسط و بالا و توان تنظیم لقی داخلی هنگام نصب را فراهم میکند. این ویژگیها به کاهش سایش و ایجاد تعادل مکانیکی در شفت کمک میکنند. استفاده از دو بیرینگ بهصورت جفتشده موجب بهبود تراز محوری و پایداری در برابر بارهای متغیر میشود. همچنین وجود زاویه تماس مناسب بین غلتکها و رینگها، سبب میشود که این بیرینگ در برابر تغییرات ناگهانی بار یا شرایط حرارتی پایدار باقی بماند. در مجموع، این بیرینگ یک انتخاب فنی مطمئن برای کاربردهایی است که نیاز به تحمل بارهای ترکیبی و پایداری بلندمدت دارند.
تحلیل پسوندهای مرتبط
پسوندهای اضافهشده به کد بیرینگ نقش کلیدی در شناسایی ویژگیهای خاص عملکردی و نصب بیرینگ دارند. این پسوندها اطلاعات مهمی درباره آرایش نصب، دقت ساخت، نوع روانکاری یا لقی داخلی بیرینگ ارائه میدهند که در انتخاب صحیح بیرینگ برای شرایط خاص تأثیر مستقیم دارند.
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| DF | چیدمان پشت به پشت دو بیرینگ | تحمل بار محوری از دو سمت و افزایش سختی شعاعی |
| C3 | لقی داخلی بیشتر از حالت استاندارد | مناسب برای کاربردهای با دمای بالا و جلوگیری از انبساط بیش از حد |
| P5 | کلاس دقت بالا در ابعاد و دور | عملکرد دقیق در سیستمهای سرعت بالا یا حساس به ارتعاش |
| TDO | طراحی دوبل با رینگ خارجی مشترک | تسهیل در نصب و افزایش ظرفیت باربری محوری |
| W33 | شیار روغنکاری و سوراخهای تغذیه | بهبود روانکاری در شرایط سنگین و افزایش عمر کاری |
در میان این پسوندها، دو مورد کاربردی و رایج عبارتند از DF و C3. پسوند DF برای کاربردهایی مناسب است که بارهای محوری از دو جهت به شفت وارد میشود، مانند سیستمهای گیربکس یا تجهیزات سنگین انتقال قدرت. در مقابل، پسوند C3 زمانی کاربرد دارد که بیرینگ در محیطهای با دمای بالا یا با احتمال انبساط حرارتی نصب میشود؛ این لقی بیشتر از استاندارد، از گیرپاژ بیرینگ در حین انبساط جلوگیری میکند و دوام آن را افزایش میدهد.
کاربردهای رایج
رولبرینگ مخروطی ناچی 32234/DF بیشتر در محورهای اصلی ماشینآلات سنگین، سیستمهای انتقال قدرت، جعبهدندههای صنعتی، پمپهای رفت و برگشتی و تجهیزات حمل مواد استفاده میشود. طراحی جفتشده آن بهصورت پشت به پشت باعث میشود که بتواند بارهای ترکیبی را از دو جهت تحمل کند و پایداری محور را حفظ کند.
این بیرینگ بهدلیل طراحی ویژه مخروطی خود، در موقعیتهایی که بار محوری و شعاعی بهطور همزمان وجود دارد، عملکرد بسیار خوبی دارد. استفاده از آن در ماشینآلاتی که دارای بارهای نوسانی یا سرعت چرخش متغیر هستند، موجب کاهش سایش و افزایش دقت عملکرد سیستم میشود. همچنین قابلیت تنظیم لقی در هنگام نصب باعث میشود تا بیرینگ بهصورت دقیق متناسب با شرایط کاری تنظیم شده و از تنشهای داخلی جلوگیری شود.
صنایع استفادهکننده
رولبرینگ ناچی 32234/DF بهواسطه قدرت باربری بالا، طراحی مقاوم و قابلیت نصب جفتی، در بسیاری از صنایع حیاتی و پرفشار مورد استفاده قرار میگیرد. جدول زیر نشان میدهد که این بیرینگ در چه صنایعی بیشترین کاربرد را دارد و دلیل فنی استفاده از آن چیست.
| صنعت | دلیل فنی استفاده از بیرینگ |
|---|---|
| صنایع فولاد | توان تحمل بارهای شعاعی و محوری در شفتهای نورد و کورهها |
| صنعت خودروهای سنگین | استحکام مکانیکی در برابر لرزش و بارهای رفت و برگشتی |
| تجهیزات نیروگاهی | پایداری مکانیکی در برابر حرارت و بارهای متناوب |
| صنایع معدنی | تحمل بارهای شوکدار و قابلیت عملکرد در محیطهای آلوده |
| ماشینآلات حملونقل صنعتی | پایداری در سرعتهای متوسط با بارهای ترکیبی بالا |
این بیرینگ ممکن است بر اساس ویژگیها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که ما نام نبردیم نیز مورد استفاده قرار گیرد. اگر شما تجربهای از بهکارگیری این مدل در شرایط خاص دارید یا با موارد مصرف تخصصی آن در بخشهای دیگر آشنا هستید، خوشحال میشویم اطلاعات خود را با دیگر کاربران به اشتراک بگذارید.
