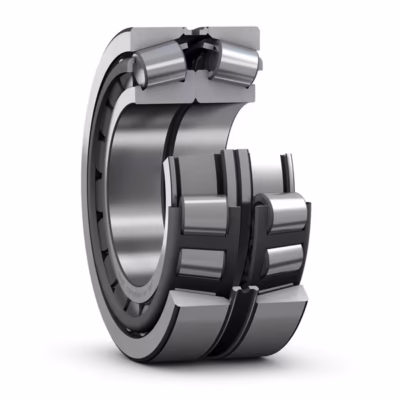

رولبرینگ مخروطی ناچی 32972/DF یک بیرینگ غلتشی مخروطی است که به صورت جفت شده و با آرایش پشت به پشت طراحی شده است تا بتواند بارهای شعاعی و محوری را به طور همزمان تحمل کند. این مدل شامل دو رولبرینگ تک ردیفه مخروطی است که به صورت جفتی نصب میشوند و پسوند DF نشاندهنده آرایش پشت به پشت آنهاست. این ساختار موجب افزایش سختی مکانیکی و کاهش انحراف شفت در هنگام کارکرد میشود. ابعاد اصلی این بیرینگ شامل قطر داخلی 360 میلیمتر، قطر خارجی 440 میلیمتر و عرض کلی حدود 97 میلیمتر است که آن را در دسته بیرینگهای سنگین صنعتی قرار میدهد و برای کاربردهایی با بارهای بالا مناسب است.
ویژگیهای عملکردی این رولبرینگ شامل ظرفیت باربری بسیار بالا، قابلیت تحمل بار محوری از هر دو جهت و مقاومت مطلوب در برابر سایش و خستگی میباشد. جنس فولاد سختکاری شده با دقت بالا و رعایت استانداردهای صنعتی موجب افزایش دوام و کاهش اصطکاک شده است. این بیرینگ به دلیل طراحی آرایش پشت به پشت و ساختار جفتشده خود، در شرایطی که نیاز به پایداری زیاد، کنترل لقی و تحمل بارهای سنگین در ماشینآلات و تجهیزات صنعتی است، بسیار کاربردی و کارآمد است.
تحلیل پسوندها
پسوندها در شمارهگذاری بیرینگها بیانگر ویژگیهای ساختاری و عملکردی خاصی هستند که انتخاب صحیح آنها برای تطابق با شرایط کاری اهمیت زیادی دارد. پسوندها نشان میدهند که بیرینگ به چه صورت نصب شده، چه نوع لقی داخلی دارد یا چه ویژگیهای دقتی را ارائه میدهد.
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| DF | آرایش پشت به پشت دو رولبرینگ مخروطی | تحمل بار محوری دوطرفه و افزایش سختی نصب |
| D | جفت شدن بیرینگها به صورت دوبل | افزایش ظرفیت باربری و پایداری |
| C3 | لقی داخلی بیشتر از حالت استاندارد | مناسب برای سرعت بالا و دمای کاری بالا |
| P5 | کلاس دقت بالا طبق استاندارد ISO 5 | کاهش لقی و ارتعاشات، افزایش دقت عملکرد |
| NR | وجود شیار خار روی رینگ خارجی | تسهیل نصب و قفل شدن بیرینگ در محل |
دو پسوند پرکاربرد در این بیرینگ عبارتند از DF و C3. پسوند DF برای کاربردهایی بهکار میرود که نیاز به تحمل بار محوری از هر دو جهت و کنترل دقیق موقعیت شفت دارند مانند گیربکسها و ماشینآلات سنگین. پسوند C3 معمولاً در شرایطی که سرعت چرخش بالاست یا دمای کاری افزایش مییابد استفاده میشود تا با افزایش لقی داخلی از ایجاد قفل شدن یا سایش زودرس جلوگیری شود.
کاربردهای رایج
رولبرینگ مخروطی ناچی 32972/DF عمدتاً در ماشینآلات و تجهیزات صنعتی سنگین استفاده میشود که در آنها بارهای ترکیبی شعاعی و محوری به طور همزمان اعمال میشود. بهعنوان مثال در گیربکسهای بزرگ صنعتی، محورهای چرخ در ماشینآلات راهسازی و معدنی، ماشینآلات نورد فلزات و سیستمهای انتقال قدرت دقیق، این بیرینگ به دلیل تحمل بالای بار و پایداری مکانیکی بالا به کار گرفته میشود.
ساختار جفت شده با آرایش پشت به پشت امکان تحمل بار محوری از هر دو سمت را فراهم میکند و باعث کاهش انحراف شفت در طولانیمدت میشود. این ویژگی باعث افزایش دقت عملکرد و کاهش خرابیهای ناشی از بارگذاری نامتوازن در ماشینآلات پیچیده میگردد. همچنین دوام بالا و مقاومت مطلوب در برابر خستگی از دیگر دلایل استفاده گسترده این مدل در تجهیزات صنعتی با بارهای سنگین و شرایط کاری سخت است.
صنایع استفادهکننده
این نوع رولبرینگ در صنایع مختلفی که نیاز به تحمل بارهای سنگین و پایداری مکانیکی بالا دارند به کار میرود. در جدول زیر مهمترین صنایع استفادهکننده همراه با دلیل فنی مربوط به هر صنعت آورده شده است:
| صنعت | دلیل فنی استفاده از بیرینگ |
|---|---|
| صنعت راهسازی و معدنی | تحمل بارهای شدید و شرایط محیطی سخت |
| صنعت فولاد و نورد فلزات | مقاومت بالا در برابر بارهای دینامیکی و حرارت |
| صنعت ماشینسازی سنگین | قابلیت تنظیم پیش بار و دقت بالا در عملکرد |
| صنعت نیروگاهها | کارکرد پایدار در سرعتهای متوسط و بارهای متغیر |
| صنعت حمل و نقل سنگین | تحمل بار محوری دوطرفه در محور چرخها |
با توجه به تنوع کاربردها و پسوندهای متفاوت این بیرینگ، ممکن است در صنایع و کاربردهای دیگری نیز استفاده شود که در اینجا به آنها اشاره نشده است. اگر تجربه یا اطلاعاتی درباره کاربردهای دیگر این بیرینگ دارید، دعوت میکنیم که آن را با ما و دیگر علاقهمندان به اشتراک بگذارید تا دامنه دانش فنی و کاربردی این محصول گستردهتر شود و انتخابهای مناسبتری برای نیازهای مختلف مهندسی فراهم گردد.
