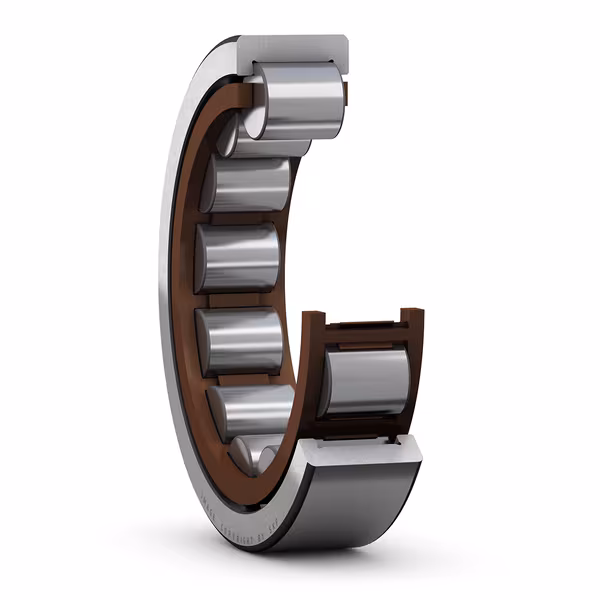

رولبرینگ استوانه ای کویو 220 یکی از بیرینگ‌های صنعتی پرکاربرد از نوع تماس غلتشی است که با طراحی دقیق و ساختاری پیشرفته برای انتقال بارهای شعاعی بالا مورد استفاده قرار می‌گیرد. این بیرینگ با طراحی استوانه‌ای ساچمه‌ها و رینگ داخلی و خارجی سخت‌کاری‌شده تولید می‌شود و به‌طور معمول در دسته‌بندی رولبرینگ‌های شعاعی غلتشی طبقه‌بندی می‌گردد. ساختار کلی آن به‌صورت تک‌ردیفه با قفسه فلزی یا پلیمری است که باعث کاهش اصطکاک و تسهیل حرکت غلتشی می‌شود. شماره مدل 220 به قطر داخلی 100 میلی‌متر، قطر خارجی 180 میلی‌متر و عرض 34 میلی‌متر اشاره دارد که مطابق با استانداردهای ISO ابعاد‌بندی شده است. این بیرینگ به دلیل طراحی باز و قابلیت جداسازی رینگ‌ها، امکان مونتاژ و دمونتاژ آسان‌تری نسبت به سایر انواع بیرینگ‌ها دارد.
از نظر عملکردی، رولبرینگ استوانه ای کویو 220 با داشتن سطح تماس خطی بین اجزای غلتشی و شیارهای مسیر ساچمه، ظرفیت باربری بسیار بالایی را برای بارهای شعاعی ارائه می‌دهد. این ویژگی موجب می‌شود که عملکرد آن در سرعت‌های متوسط تا بالا پایدار و بدون افزایش محسوس در دما باشد. همچنین میزان دقت چرخش و کنترل تلرانس‌های ابعادی در آن بالا بوده و همین ویژگی‌ها، دوام عملکرد و قابلیت اطمینان بیرینگ را در محیط‌های صنعتی افزایش می‌دهد. از دیگر مزیت‌های فنی این بیرینگ می‌توان به مقاومت خوب در برابر بارهای شوکی، توانایی عملکرد در شرایط روانکاری متغیر و قابلیت تحمل اندک بارهای محوری نیز اشاره کرد.
تحلیل پسوندهای مرتبط
بیرینگ‌های سری 220 ساخت کویو ممکن است با پسوندهای متنوعی عرضه شوند که هرکدام ویژگی فنی خاصی را به بیرینگ می‌افزایند. این پسوندها در انتهای شماره مدل ظاهر می‌شوند و معمولاً مشخص‌کننده نوع قفسه، نحوه آب‌بندی، کلاس دقت، بازی داخلی یا جنس ویژه قطعات هستند. در جدول زیر متداول‌ترین پسوندهای مرتبط با رولبرینگ استوانه ای کویو 220 فهرست شده‌اند:
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| C3 | افزایش لقی داخلی نسبت به مقدار نرمال | مناسب برای کاربردهای با دمای بالا یا شافت‌های با انبساط حرارتی |
| N | رینگ خارجی دارای شیار یا شیارهای راهنما است | مناسب برای نصب در پوسته‌های ثابت یا برای استفاده به‌عنوان یاتاقان شناور |
| NJ | رینگ داخلی دارای لبه راهنما در یک سمت است | امکان تحمل بار محوری محدود از یک جهت |
| E | طراحی تقویت‌شده با ظرفیت باربری بالاتر | افزایش عمر کاری و تحمل بار بیشتر نسبت به طراحی معمول |
| M | قفسه ساخته‌شده از برنج ماشین‌کاری‌شده | مقاومت بالا در برابر بارهای ضربه‌ای و دوام بیشتر در سرعت بالا |
| TVP | قفسه پلیمری (پلی‌آمید تقویت‌شده با الیاف شیشه) | کاهش وزن، اصطکاک کمتر و عملکرد بهتر در شرایط روانکاری محدود |
به‌عنوان نمونه، بیرینگ 220NJ برای مواقعی مناسب است که علاوه بر بار شعاعی، مقداری بار محوری از یک سمت نیز وجود داشته باشد. همچنین بیرینگ 220E به دلیل ظرفیت باربری تقویت‌شده، در ماشین‌آلات سنگین یا با بار شعاعی بالا عملکرد مطمئن‌تری از خود نشان می‌دهد.
کاربردهای رایج
رولبرینگ استوانه ای کویو 220 به دلیل ویژگی‌های فنی خود، معمولاً در تجهیزاتی به‌کار می‌رود که نیازمند تحمل بارهای شعاعی سنگین و عملکرد پایدار در سرعت متوسط تا بالا هستند. از جمله کاربردهای متداول این بیرینگ می‌توان به استفاده در گیربکس‌های صنعتی، الکتروموتورها، ماشین‌آلات انتقال قدرت، پمپ‌ها، کمپرسورها و تجهیزات فولادسازی اشاره کرد. دلیل فنی استفاده از این بیرینگ در این تجهیزات، ظرفیت بالای انتقال بار، قابلیت جداسازی آسان و دوام عملکرد در شرایط متغیر کاری است. طراحی خاص رولبرینگ استوانه‌ای باعث کاهش اصطکاک داخلی شده و در نتیجه حرارت تولیدشده در حین کار را کاهش می‌دهد، که این موضوع نقش مؤثری در افزایش طول عمر تجهیزات صنعتی دارد.
صنایع استفاده‌کننده
بیرینگ‌های صنعتی مانند رولبرینگ استوانه ای کویو 220 به‌صورت گسترده در صنایعی مورد استفاده قرار می‌گیرند که نیاز به دقت، دوام و تحمل بار بالا دارند. در جدول زیر مهم‌ترین این صنایع همراه با دلیل فنی کاربرد بیرینگ در آن‌ها آورده شده است:
| صنعت | دلیل فنی استفاده |
|---|---|
| خودروسازی | تحمل بار شعاعی بالا در سیستم‌های انتقال قدرت و دنده‌ها |
| فولاد و فلزات سنگین | عملکرد مقاوم در برابر بارهای شوکی و بارهای سنگین در نورد و ریخته‌گری |
| سیمان و معادن | توان تحمل شرایط سخت محیطی و بار زیاد در ماشین‌آلات حفاری و خردکننده‌ها |
| صنایع دریایی | مقاومت در برابر خوردگی و قابلیت اطمینان در بارگذاری‌های نوسانی و متغیر |
| صنایع برق و انرژی | دقت بالا و عمر طولانی در ژنراتورها، توربین‌ها و تجهیزات دوار |
| تجهیزات صنعتی عمومی | قابلیت جداسازی برای تعمیرات سریع و باربری بالا در ماشین‌آلات تولیدی |
با توجه به تنوع پسوندها و ویژگی‌های ساختاری رولبرینگ استوانه ای کویو 220، این بیرینگ ممکن است بر اساس نیازهای خاص یا شرایط کاری متفاوت، در بسیاری از صنایع دیگر نیز مورد استفاده قرار گیرد. اگر شما تجربه یا اطلاعاتی درباره کاربردهای خاص‌تر این بیرینگ در صنایع دیگر دارید، می‌توانید آن را با ما و دیگر کاربران به اشتراک بگذارید.
