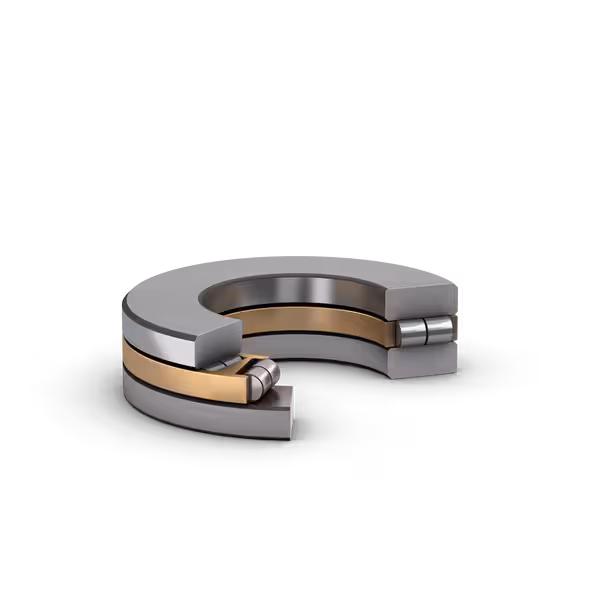

رولبرینگ استوانه‌ای کویو مدل 89320 یک بیرینگ رانشی با طراحی استوانه‌ای است که برای تحمل بارهای محوری بالا در سرعت‌های متوسط تا پایین طراحی شده است. این بیرینگ شامل سه بخش اصلی است: واشر شفت (shaft washer)، واشر نشیمنگاه (housing washer) و مجموعه‌ای از رولرهای استوانه‌ای که بین این دو واشر قرار می‌گیرند. ساختار این بیرینگ به گونه‌ای است که تماس خطی بین رولرها و سطوح غلتش ایجاد می‌کند، که این ویژگی باعث افزایش ظرفیت تحمل بار محوری و کاهش تمرکز تنش می‌شود.
ابعاد اصلی این بیرینگ شامل قطر داخلی 100 میلی‌متر، قطر خارجی 170 میلی‌متر و ارتفاع کلی 42 میلی‌متر است. ظرفیت بار دینامیکی آن حدود 300 کیلو نیوتن و ظرفیت بار استاتیکی آن حدود 1,370 کیلو نیوتن است. این بیرینگ در دسته‌بندی بیرینگ‌های رانشی استوانه‌ای قرار می‌گیرد و به دلیل طراحی خاص خود، برای کاربردهایی که نیاز به تحمل بارهای محوری بالا دارند، مناسب است. ویژگی‌های عملکردی آن شامل دقت بالا، قابلیت تحمل بارهای سنگین، و عمر طولانی در شرایط کاری مناسب است.
تحلیل پسوندهای مرتبط
در سیستم نام‌گذاری بیرینگ‌های کویو، پسوندها نقش مهمی در تعیین ویژگی‌های فنی و عملکردی بیرینگ دارند. این پسوندها اطلاعاتی درباره ساختار داخلی، نوع قفسه، دقت ساخت، و سایر ویژگی‌های خاص بیرینگ ارائه می‌دهند. در جدول زیر، برخی از پسوندهای رایج و تأثیر آن‌ها بر عملکرد بیرینگ آورده شده است:
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| M | قفسه ماشین‌کاری شده از جنس برنج یا فولاد | افزایش استحکام قفسه و بهبود توزیع بار |
| E | طراحی بهینه‌شده برای ظرفیت بار بالاتر | افزایش ظرفیت تحمل بار بدون تغییر در ابعاد بیرینگ |
| C3 | لقی داخلی بیشتر از نرمال | مناسب برای کاربردهایی با انبساط حرارتی بالا یا بارهای متغیر |
| P5 | دقت ساخت بالا (کلاس 5) | کاهش ارتعاشات و نویز، مناسب برای ماشین‌آلات دقیق |
به عنوان مثال، پسوند “M” نشان‌دهنده استفاده از قفسه ماشین‌کاری شده است که برای کاربردهای با بارهای سنگین و شرایط کاری سخت مناسب است. همچنین، پسوند “C3” برای شرایطی که انبساط حرارتی یا بارهای متغیر وجود دارد، توصیه می‌شود.
کاربردهای رایج
رولبرینگ استوانه‌ای کویو مدل 89320 به دلیل ظرفیت بالای تحمل بار محوری و طراحی خاص خود، در ماشین‌آلات و تجهیزاتی که نیاز به انتقال بارهای محوری بالا دارند، کاربرد فراوانی دارد. این بیرینگ در سیستم‌های انتقال قدرت، گیربکس‌ها، و ماشین‌آلات سنگین مانند پرس‌ها و تجهیزات نورد استفاده می‌شود. طراحی استوانه‌ای رولرها باعث می‌شود که تماس خطی بین رولرها و سطوح غلتش ایجاد شود، که این ویژگی باعث افزایش ظرفیت تحمل بار و کاهش سایش می‌شود. همچنین، قابلیت جداسازی آسان اجزای بیرینگ، نصب و نگهداری آن را ساده‌تر می‌کند.
صنایع استفاده‌کننده
رولبرینگ استوانه‌ای کویو مدل 89320 در صنایع مختلفی که نیاز به تحمل بارهای محوری بالا دارند، مورد استفاده قرار می‌گیرد. در جدول زیر، برخی از این صنایع و دلایل فنی استفاده از این بیرینگ آورده شده است:
| صنعت | دلیل فنی استفاده |
|---|---|
| فولاد و فلزات سنگین | تحمل بارهای محوری بالا در تجهیزات نورد و پرس |
| تولید برق (توربین‌ها) | مقاومت در برابر بارهای محوری ناشی از نیروی باد یا بخار |
| ماشین‌آلات ساختمانی | قابلیت تحمل بارهای سنگین و شرایط کاری سخت |
| صنایع دریایی | مقاومت در برابر بارهای محوری و شرایط محیطی مرطوب |
| صنایع معدنی | عملکرد قابل اعتماد در شرایط کاری سخت و بارهای سنگین |
این بیرینگ ممکن است بر اساس ویژگی‌ها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که در اینجا نام نبردیم نیز مورد استفاده قرار گیرد. اگر تجربه یا اطلاعاتی درباره کاربردهای دیگر این بیرینگ دارید، لطفاً آن را با ما و سایر کاربران به اشتراک بگذارید.
