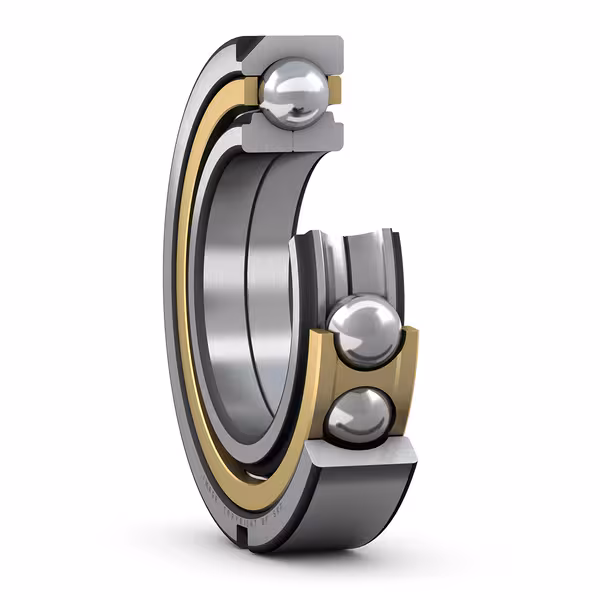

بلبرینگ تماس زاویه ای کویو 203 یکی از محصولات تخصصی و پرکاربرد در حوزه بلبرینگهای دقیق صنعتی است که بهصورت تک ردیفه و با قابلیت تحمل بارهای ترکیبی طراحی شده است. ساختار این بلبرینگ بهگونهای است که سطوح تماس بین ساچمهها و شیار مسیر غلتش در حلقههای داخلی و خارجی دارای زاویهای مشخص هستند، که این ویژگی امکان تحمل همزمان بارهای شعاعی و محوری را فراهم میسازد. بلبرینگ کویو 203 دارای قطر داخلی 17 میلیمتر، قطر خارجی 40 میلیمتر و عرض 12 میلیمتر است که آن را در دسته بیرینگهای سبک و جمعوجور اما با توان تحمل بار بالا قرار میدهد. این محصول با استانداردهای ابعادی ISO تطابق کامل دارد و در رده بلبرینگهای تماس زاویهای با زاویه تماس استاندارد 30 درجه جای میگیرد.
از جمله نقاط قوت این بلبرینگ میتوان به دقت بالا در عملکرد، پایداری حرارتی مطلوب، و قابلیت کارکرد در سرعتهای بالا اشاره کرد. طراحی زاویهدار شیار مسیر غلتش و انتخاب دقیق جنس مواد حلقهها و ساچمهها باعث میشود تا این بلبرینگ عملکردی روان، بیصدا و با طول عمر مفید بالا داشته باشد. همچنین، توانایی تحمل بارهای محوری در یک جهت و قابلیت ترکیب آن با بلبرینگ مشابه برای ایجاد آرایشهای دوتایی، این محصول را برای کاربردهای خاص با محدودیت فضا و نیاز به دقت بالا ایدهآل ساخته است.
تحلیل پسوندهای مرتبط
در بلبرینگهای تماس زاویهای کویو، پسوندها نقش مهمی در تعیین ویژگیهای ساختاری و عملکردی ایفا میکنند. این پسوندها به مصرفکننده امکان میدهند تا بر اساس نیازهای خاص کاربردی، بلبرینگ مناسب را با ویژگیهای مورد نظر انتخاب کند.
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| C3 | لقی داخلی بیشتر از حالت نرمال | بهبود عملکرد در دمای بالا و چرخش با سرعت زیاد |
| 2RS | دو عدد آببند لاستیکی از دو طرف بلبرینگ | محافظت از آلودگی و جلوگیری از خروج روانکار |
| ZZ | دو عدد محافظ فلزی از دو طرف بلبرینگ | محافظت نسبی در برابر گردوغبار با اصطکاک کم |
| ACD | طراحی ویژه قفسه ساچمهها با دقت بالا | افزایش دقت چرخش و کاهش نویز عملکردی |
| TVP | قفسه ساختهشده از پلیآمید مقاوم | کاهش وزن، روانکاری بهتر و کاهش صدا در دورهای بالا |
به عنوان نمونه، بلبرینگ کویو 203 با پسوند 2RS برای استفاده در محیطهای آلوده یا دارای ذرات معلق بسیار مناسب است زیرا از ورود ذرات خارجی به داخل جلوگیری میکند. همچنین، مدل دارای پسوند C3 در کاربردهایی با بار حرارتی بالا یا سرعت دوران زیاد مانند موتورهای الکتریکی سبک عملکرد بهتری خواهد داشت.
کاربردهای رایج
بلبرینگ تماس زاویه ای کویو 203 به دلیل طراحی فشرده و توانایی تحمل بارهای ترکیبی، در انواع سیستمهایی که نیاز به دقت بالا و ابعاد کوچک دارند بهکار میرود. یکی از کاربردهای رایج این بیرینگ در موتورهای الکتریکی کوچک، پمپهای فشار متوسط و جعبهدندههای سبک است. در این سیستمها، بلبرینگ باید همزمان بارهای شعاعی و محوری را در شرایط چرخش با سرعت بالا تحمل کند. به همین دلیل طراحی تماس زاویهای و زاویه تماس 30 درجه، انتخابی ایدهآل برای حفظ پایداری عملکرد و افزایش عمر مفید مجموعه به شمار میرود.
از سوی دیگر، این بیرینگ در تجهیزات ابزار دقیق، چاپگرهای صنعتی و ماشینآلات سبک تولیدی نیز استفاده میشود، جایی که ترکیب دقت، بیصدایی و تحمل بار محوری از اهمیت ویژهای برخوردار است. ساختار کمحجم آن به مهندسین امکان میدهد تا در فضاهای محدود طراحی مکانیزمهای دقیق و قابل اطمینان را اجرایی کنند.
صنایع استفادهکننده
این بخش به معرفی صنایعی میپردازد که از بلبرینگ کویو 203 بهره میبرند و هر صنعت بر اساس نیازهای خاص خود، از ویژگیهای این بیرینگ استفاده میکند.
| صنعت | دلیل فنی استفاده |
|---|---|
| صنعت خودروسازی | مناسب برای کاربردهای دقیق با بار ترکیبی در جعبهدندهها و سیستمهای فرمان |
| صنعت الکتروموتور | قابلیت تحمل سرعت بالا و بار محوری در موتورهای کوچک |
| ابزارسازی صنعتی | طراحی دقیق و عملکرد بیصدا برای ماشینآلات سبک و ابزارهای دوار |
| صنایع چاپ | پایداری عملکرد در چرخشهای مکرر و سرعتهای بالا در چاپگرها |
| تجهیزات پزشکی | دقت بالا و ابعاد جمعوجور مناسب برای دستگاههای حساس و ظریف |
این بلبرینگ ممکن است بر اساس ویژگیها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که در اینجا نام برده نشدهاند نیز مورد استفاده قرار گیرد. اگر شما هم تجربه یا اطلاعاتی درباره کاربردهای خاصتر یا پسوندهای ویژه این مدل دارید، خوشحال میشویم آن را با ما و دیگر مخاطبان به اشتراک بگذارید.
