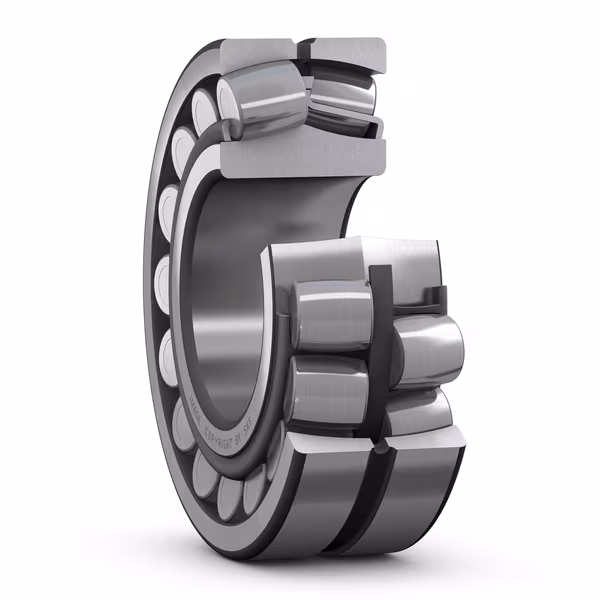

رولبرینگ بشکه ای کویو 22213 یکی از بیرینگ های شعاعی دو ردیفه با طراحی خاص بشکه ای شکل ساچمهها است که برای تحمل بارهای شعاعی سنگین و همچنین بارهای محوری در هر دو جهت مناسب میباشد. این بیرینگ از سری 22200 بوده و طراحی متقارن ساچمهها در آن موجب افزایش پایداری عملکرد در شرایط بارگذاری ناپایدار یا همزمان با ارتعاشات میشود. ساختار داخلی شامل قفسه فولادی یا برنجی، رینگ داخلی با دو مسیر غلتش و رینگ بیرونی با مسیر کروی است که به بیرینگ اجازه میدهد در برابر ناهمراستاییهای اولیه شافت و محفظه تا حدود 2 درجه مقاومت کند. ابعاد استاندارد این بیرینگ شامل قطر داخلی 65 میلیمتر، قطر خارجی 120 میلیمتر و عرض 31 میلیمتر است. این ویژگیها، رولبرینگ بشکه ای کویو 22213 را در دسته بیرینگهای خودتنظیم قرار میدهد که طبق استانداردهای ISO و DIN، در گروه بیرینگهای صنعتی با بار بالا طبقهبندی میشوند.
از مزایای برجسته این بیرینگ میتوان به عمر طولانی در شرایط کاری سخت، مقاومت بالا در برابر شوک و لرزش، و قابلیت کارکرد در سرعتهای بالا اشاره کرد. ویژگی خودتنظیمی آن مانع از ایجاد تنشهای داخلی ناشی از عدم تراز بودن میشود و همین امر عملکرد یکنواخت و کاهش اصطکاک را تضمین میکند. این بیرینگ برای کاربردهایی طراحی شده که همزمان نیازمند تحمل بار سنگین، مقاومت در برابر ناهمراستایی و عملکرد پایدار در مدت زمان طولانی هستند. مواد استفاده شده در ساخت آن از فولاد سختکاری شده با کیفیت بالا بوده که با دقت بالا ماشینکاری شدهاند تا مقاومت در برابر سایش، خستگی و بارگذاریهای متناوب تضمین شود.
تحلیل پسوندهای مرتبط
بیرینگهای سری 22213 کویو بسته به نوع کاربرد و شرایط عملکردی ممکن است با پسوندهایی همراه باشند که نشاندهنده ویژگیهای خاصی در طراحی، جنس، نوع قفسه یا تلرانس هستند. این پسوندها در انتهای شماره مدل درج میشوند و تأثیر مستقیمی بر ساختار و عملکرد بیرینگ دارند. در جدول زیر، متداولترین پسوندهای مرتبط با این بیرینگ به همراه توضیحات فنی و تأثیر آنها بر عملکرد آورده شده است:
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| C3 | لقی داخلی بیشتر از استاندارد | مناسب برای سرعت بالا یا دمای کاری متغیر |
| K | سوراخ داخلی مخروطی با شیب 1:12 | نصب راحتتر با بوش تطبیقی و دقت بیشتر در مهار |
| W33 | وجود شیار روانکاری و سوراخهای روغنکاری | بهبود روانکاری و افزایش عمر کاری بیرینگ |
| C4 | لقی داخلی بسیار بیشتر از C3 | مناسب برای کاربردهای با انبساط حرارتی زیاد |
| E | طراحی تقویتشده با ظرفیت باربری بیشتر | افزایش دوام و تحمل بار سنگینتر |
به عنوان مثال، پسوند C3 در بیرینگهایی استفاده میشود که در سرعتهای بالا یا شرایط گرمایی ناپایدار به کار میروند؛ این افزایش لقی داخلی مانع از انبساط بیش از حد و ایجاد تنش میشود. همچنین پسوند K زمانی کاربرد دارد که نصب بیرینگ روی شافت مخروطی یا بوش تطبیقی مد نظر باشد، که در تجهیزاتی با محورهای قابل تنظیم یا نیازمند دقت بالا رایج است.
کاربردهای رایج
رولبرینگ بشکه ای کویو 22213 به دلیل طراحی خودتنظیم، تحمل بار سنگین و مقاومت در برابر لرزش، در ماشینآلات صنعتی با بارگذاری زیاد و شرایط کاری سخت بسیار مورد استفاده قرار میگیرد. از جمله کاربردهای رایج آن میتوان به گیربکسها، نوار نقالهها، آسیابها، توربینها و تجهیزات سنگشکن اشاره کرد. در این دستگاهها، بارهای شعاعی و محوری اغلب به صورت همزمان وجود دارند و احتمال ناهمراستایی بین شافت و محفظه نیز بالا است، که این بیرینگ با ویژگیهای فنی خود توان پاسخگویی مؤثر به این نیازها را دارد. علاوه بر این، در دستگاههایی که ارتعاشات شدید یا تغییرات حرارتی مکرر وجود دارد، این بیرینگ عملکرد یکنواخت و پایداری را تضمین میکند.
صنایع استفادهکننده
در این بخش، به معرفی صنایعی میپردازیم که رولبرینگ بشکه ای کویو 22213 در آنها کاربرد فراوان دارد. دلیل استفاده در هر صنعت بسته به شرایط کاری، نوع بارگذاری و الزامات پایداری مکانیکی مشخص شده است.
| صنعت | دلیل فنی استفاده |
|---|---|
| صنایع فولاد و ذوب | تحمل بارهای شعاعی و محوری بالا در دما و تنش کاری شدید |
| صنعت سیمان | مقاومت در برابر گرد و غبار و شوکهای مکانیکی در آسیابها |
| صنایع معدنی و حفاری | عملکرد پایدار در بارگذاری سنگین و شرایط ناهمراستا |
| صنعت کاغذ و سلولز | پایداری در سرعت بالا و دقت در تراز محوری ماشینآلات |
| نیروگاهها | توانایی تحمل دمای بالا و ارتعاشات در ژنراتورها و توربینها |
| صنایع حملونقل و ریلی | دوام بالا و مقاومت در برابر لرزش و تغییرات ناگهانی بار |
این بیرینگ ممکن است بر اساس ویژگیها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که در این جدول نام نبردیم نیز مورد استفاده قرار گیرد. اگر تجربهای از کاربرد این بیرینگ در صنعت یا ماشین خاصی دارید، خوشحال میشویم در بخش نظرات آن را با ما و دیگر کاربران به اشتراک بگذارید. همچنین در صورتی که با انواع دیگر پسوندها یا شرایط عملیاتی کمتر شناختهشده آشنایی دارید، اطلاعرسانی شما میتواند به کاملتر شدن این مرجع کمک کند.
