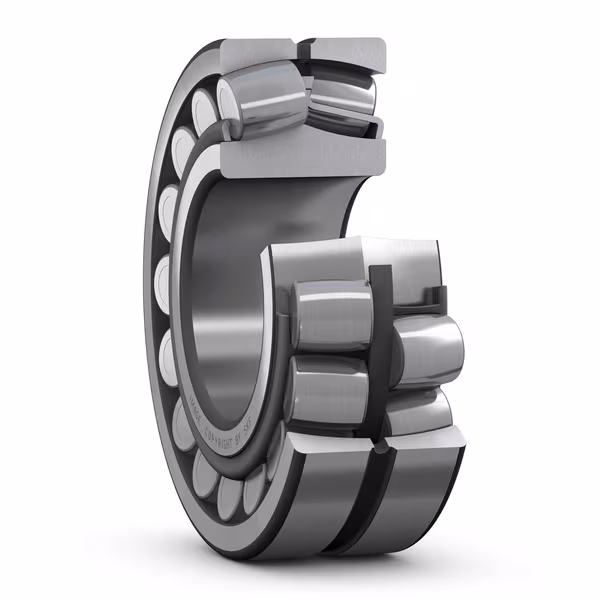

رولبرینگ بشکه ای Koyo 22314 یکی از انواع بیرینگ‌های غلتشی شعاعی است که تحت برند معتبر کویو تولید می‌شود. این بیرینگ از نوع خودتنظیم بوده و دارای دو ردیف غلتک بشکه‌ای متقارن است که در مسیرهای قوسی‌شکل داخلی و خارجی قرار گرفته‌اند. طراحی این رولبرینگ به گونه‌ای است که قابلیت تحمل بارهای شعاعی بسیار سنگین را داراست و در عین حال می‌تواند مقادیر معینی از بارهای محوری دوطرفه را نیز تحمل کند. رولبرینگ Koyo 22314 با ابعاد استاندارد 70 میلی‌متر قطر داخلی، 150 میلی‌متر قطر خارجی و 51 میلی‌متر عرض، در دسته بیرینگ‌های سری 22300 با قطر متوسط طبقه‌بندی می‌شود و طبق استاندارد ISO 15 طراحی شده است.
یکی از مزیت‌های مهم این بیرینگ، ساختار خودتنظیم آن است که اجازه می‌دهد در صورت وجود ناهمراستایی بین شافت و نشیمنگاه، عملکرد بدون اختلالی داشته باشد. استفاده از غلتک‌های بشکه‌ای با طول و شعاع مناسب، باعث کاهش تمرکز تنش و افزایش عمر کاری بیرینگ می‌شود. همچنین، این مدل دارای مقاومت بالا در برابر شوک‌های مکانیکی و قابلیت کارکرد در شرایط ناپایدار بارگذاری است. ترکیب دقیق تلورانس‌ها، سختی سطحی غلتک‌ها و حلقه‌ها، و کیفیت بالای روانکاری در نسخه‌های استاندارد این محصول، باعث عملکرد روان و پایداری طولانی مدت آن در ماشین‌آلات صنعتی می‌شود.
تحلیل پسوندهای مرتبط
در بسیاری از مدل‌های رولبرینگ بشکه‌ای، به‌ویژه در برند کویو، پسوندهایی به شماره مدل اضافه می‌شود که هرکدام بیانگر ویژگی فنی یا ساختاری خاصی هستند. این پسوندها در انتخاب صحیح بیرینگ متناسب با شرایط کاری، نقش مهمی دارند و دانستن معنی آن‌ها برای مهندسان و کاربران صنعتی ضروری است.
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| C3 | لقی داخلی بیشتر از نرمال | مناسب برای شرایط دمایی بالا یا بارهای دینامیکی متغیر |
| W33 | شیار روغن‌کاری و سوراخ‌های روانکاری در حلقه بیرونی | بهبود قابلیت روانکاری و کاهش گرمایش داخلی |
| K | سوراخ مخروطی با شیب 1:12 | امکان نصب دقیق‌تر بر روی شافت‌های مخروطی یا بوش تطبیقی |
| NR | شیار و خار نگهدارنده روی حلقه بیرونی | مناسب برای کاربردهایی که نیاز به موقعیت‌دهی محوری بیرینگ دارند |
| C4 | لقی داخلی بسیار بیشتر از نرمال | کاربرد در محیط‌های با انبساط حرارتی زیاد یا شفت‌های با لقی بالا |
به عنوان مثال، مدل Koyo 22314 C3 W33 برای شرایطی که نیاز به روانکاری مداوم و تحمل تغییرات دمایی زیاد وجود دارد، گزینه‌ای بسیار مناسب محسوب می‌شود. همچنین مدل Koyo 22314 K به دلیل دارا بودن سوراخ مخروطی، در تجهیزاتی که با بوش تطبیقی نصب می‌شوند، بسیار پرکاربرد است.
کاربردهای رایج
رولبرینگ بشکه ای Koyo 22314 معمولاً در تجهیزاتی به‌کار می‌رود که بارهای سنگین شعاعی و مقداری بار محوری از جهات مختلف به بیرینگ وارد می‌شود و همزمان احتمال ناهمراستایی بین اجزا وجود دارد. به عنوان مثال، در شافت‌های مربوط به درام‌های چرخان، غلطک‌های صنعتی، سیستم‌های انتقال قدرت سنگین و ماشین‌آلات فرآوری معدنی، این بیرینگ عملکرد بسیار قابل اعتمادی دارد. دلیل اصلی این کاربرد گسترده، طراحی خودتنظیم بیرینگ است که به خوبی با ناهمراستایی‌ها تطبیق پیدا می‌کند و در عین حال مقاومت بسیار بالایی در برابر تنش‌های واردشده دارد.
همچنین استفاده از رولبرینگ بشکه ای Koyo 22314 در تجهیزات دارای ارتعاش، مانند دستگاه‌های خردکن صنعتی یا ویبراتورها، بسیار مؤثر است، چرا که غلتک‌های بشکه‌ای آن توانایی جذب تنش‌های دینامیکی و کاهش میزان سایش را دارند. این ویژگی، طول عمر و بازدهی بالای عملکرد را تضمین می‌کند، به‌ویژه در کاربردهایی که توقف ماشین‌آلات منجر به زیان‌های قابل توجه می‌شود.
صنایع استفاده‌کننده
رولبرینگ بشکه ای Koyo 22314 به دلیل قابلیت‌های فنی ویژه و عملکرد پایدار، در بسیاری از صنایع سنگین و متوسط به‌صورت گسترده به‌کار گرفته می‌شود. در جدول زیر، برخی از این صنایع و دلایل فنی کاربرد بیرینگ در آن‌ها ذکر شده است.
| صنعت | دلیل فنی کاربرد بیرینگ |
|---|---|
| معدن و استخراج | تحمل بارهای سنگین و مقاومت در برابر شوک‌های مکانیکی ناشی از فرآیند خردایش |
| فولاد و متالورژی | قابلیت عملکرد در دمای بالا و تحمل نوسانات بار در نورد و کوره |
| تولید سیمان | تحمل بارهای سنگین و عملکرد پایدار در شرایط گرد و خاکی |
| کاغذسازی | نیاز به چرخش روان شافت‌های بزرگ در محیط‌های مرطوب و دارای لرزش |
| حمل و نقل ریلی | مقاومت در برابر سایش و قابلیت تنظیم ناهمراستایی در محورهای متحرک |
| انرژی‌های تجدیدپذیر (مانند توربین بادی) | جذب تنش‌های ناشی از بادهای متغیر و عملکرد بدون توقف در بلندمدت |
با توجه به ویژگی‌های ساختاری و عملکردی رولبرینگ Koyo 22314، این محصول ممکن است بسته به نیازهای خاص یا ویژگی‌های ساختاری و پسوندهای افزوده، در طیف وسیعی از صنایع دیگر نیز مورد استفاده قرار گیرد. چنانچه در تجربه صنعتی خود با کاربردهای خاص یا کمتر شناخته‌شده این بیرینگ مواجه بوده‌اید، خوشحال می‌شویم نظرات و اطلاعات خود را با ما و سایر کاربران به اشتراک بگذارید.
