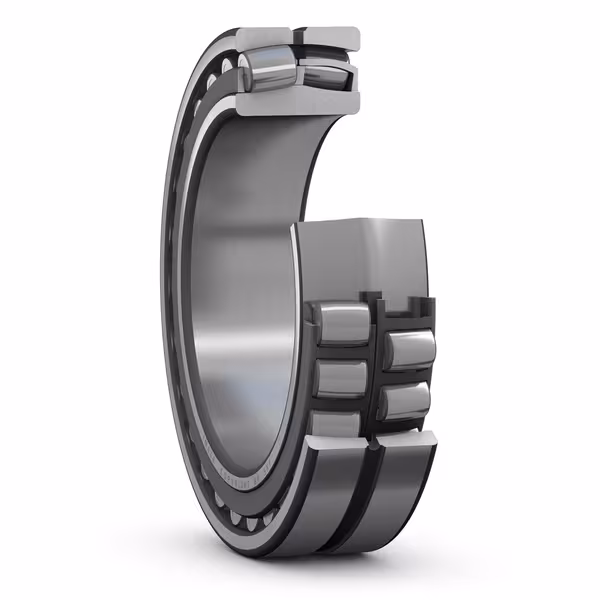

رولبرینگ بشکهای کویو 22332 یکی از انواع بیرینگهای شعاعی است که برای تحمل بارهای سنگین شعاعی و همچنین بارهای محوری از هر دو جهت طراحی شده است. ساختار کلی این بیرینگ شامل دو ردیف رولر بشکهای متقارن با زاویه تماس ثابت است که در قفسهای مستحکم قرار گرفتهاند. طراحی منحنی رولرها به گونهای است که قابلیت خودتنظیمی (Self-aligning) بالایی به بیرینگ میدهد و امکان جبران ناهماهنگیهای جزئی در نصب یا انحرافات محور را فراهم میکند. بیرینگ 22332 با قطر داخلی 160 میلیمتر، قطر بیرونی 340 میلیمتر و عرض 114 میلیمتر در گروه بیرینگهای سری 22300 دستهبندی میشود که بهطور خاص برای کاربردهای با بار بالا و شرایط سخت کاری طراحی شدهاند.
این بیرینگ در گروه رولبرینگهای بشکهای دو ردیفه قرار میگیرد و از نظر عملکرد، مقاومت بالا در برابر شوکهای مکانیکی، قابلیت چرخش در سرعت متوسط و عمر کاری طولانی از مزایای برجسته آن بهشمار میرود. با توجه به طراحی خاص رینگ داخلی و خارجی، این بیرینگ قادر است بارهای ترکیبی (شعاعی و محوری) را بدون اختلال در عملکرد تحمل کند. قفسههای استفادهشده در مدلهای مختلف این بیرینگ ممکن است از جنس برنج ماشینکاریشده، فولاد پرسشده یا پلیآمید تقویتشده باشند که هریک بر اساس نوع پسوند مشخص میشوند. ویژگی خودتنظیمی رولبرینگ بشکهای کویو 22332 بهویژه در شرایطی که همراستایی شافت با محفظه مختل میشود، عملکرد پایدار و قابل اطمینانی را تضمین میکند.
تحلیل پسوندهای مرتبط
رولبرینگ بشکهای کویو 22332 در مدلهای مختلفی با پسوندهای متنوع عرضه میشود. این پسوندها نشاندهنده ویژگیهای خاصی در ساختار، طراحی قفسه، نوع روانکاری یا تطابق با کاربردهای خاص صنعتی هستند. شناخت دقیق این پسوندها به انتخاب صحیح بیرینگ متناسب با شرایط کاری کمک قابلتوجهی میکند.
| پسوند | توضیح فنی | تاثیر در عملکرد |
|---|---|---|
| C3 | لقی داخلی بیشتر از حالت نرمال | مناسب برای سرعت بالا یا افزایش دمای عملکرد |
| K | سوراخ مخروطی با شیب 1:12 | نصب راحتتر بر روی شافتهای مخروطی یا با بوش تطبیقی |
| W33 | وجود شیار روغنکاری و سه سوراخ روانکاری روی رینگ بیرونی | بهبود روانکاری، کاهش اصطکاک و افزایش طول عمر |
| CA | قفسه برنجی ماشینکاریشده به همراه طراحی خاص نگهدارنده رولر | مقاومت بالا در برابر بار و دمای بالا |
| CC | قفسه فولادی پرسشده، طراحی متقارن با رولر بشکهای | توزیع بار یکنواخت و کاهش نویز |
| E | طراحی بهینهشده برای افزایش ظرفیت بار دینامیکی | افزایش توان تحمل بارهای شعاعی |
| MB | قفسه برنجی ماشینکاریشده با طراحی محوری | استحکام بالا در برابر لرزش و بارهای ناپایدار |
برای مثال، بیرینگهایی با پسوند C3 معمولاً در موتورهای الکتریکی، کمپرسورها یا تجهیزاتی با دمای عملکرد بالا استفاده میشوند، زیرا لقی بیشتر باعث جبران انبساط حرارتی میشود. همچنین مدلهای دارای پسوند W33 گزینهای مناسب برای محیطهای صنعتی با نیاز به روانکاری مداوم مانند صنایع فولاد یا معادن هستند که شرایط کاری سختتری دارند.
کاربردهای رایج
رولبرینگ بشکهای کویو 22332 به دلیل توانایی بالا در تحمل بارهای شعاعی سنگین و بارهای محوری دوسویه، در بسیاری از ماشینآلات صنعتی سنگین مورد استفاده قرار میگیرد. یکی از کاربردهای اصلی این بیرینگ در آسیابهای صنعتی، تجهیزات نورد فلزات و ماشینآلات معدن است، جایی که بارهای نوسانی و ضربهای بهصورت مداوم بر شافت وارد میشود. عملکرد خودتنظیم این بیرینگ باعث میشود که حتی در شرایطی که همراستایی دقیق قطعات دشوار است، بیرینگ بدون آسیب و با ثبات کار کند.
همچنین در تجهیزاتی مانند سرندهای ارتعاشی، گیربکسهای سنگین، درامهای حمل مواد و جرثقیلهای صنعتی، این بیرینگ به دلیل طراحی قدرتمند، قابلیت تنظیم خودکار و مقاومت در برابر دفرمگی تحت بارهای متناوب، انتخابی بهینه محسوب میشود. استفاده از قفسههای مقاوم در مدلهای مختلف نیز امکان استفاده در محیطهای پر گرد و غبار یا با دمای بالا را فراهم میکند.
صنایع استفادهکننده
در بسیاری از صنایع سنگین و نیمهسنگین، رولبرینگ بشکهای کویو 22332 بهعنوان یک عنصر حیاتی در سیستمهای مکانیکی پرتنش مورد استفاده قرار میگیرد. ویژگیهایی مانند تحمل بار بالا، مقاومت در برابر ناهماهنگی، و سازگاری با شرایط محیطی سخت، این بیرینگ را برای کاربردهای صنعتی مختلف قابل اعتماد کردهاند.
| صنعت | دلیل فنی استفاده |
|---|---|
| صنعت فولاد | توان تحمل بارهای شعاعی شدید و شرایط دمایی بالا در خطوط نورد |
| معدن و حفاری | مقاومت بالا در برابر ضربه، گرد و غبار و بارهای سنگین متناوب |
| صنعت سیمان | عملکرد پایدار در محیطهای پر ارتعاش و دمای بالا |
| تولید انرژی | قابلیت اطمینان در توربینها، ژنراتورها و تجهیزات انتقال نیرو |
| حمل و نقل ریلی | خودتنظیمی و دوام بالا در سیستمهای تعلیق و محورهای واگن |
| کاغذسازی | عملکرد روان و قابل اطمینان در رولهای بزرگ و سرعتهای متغیر |
| پتروشیمی و پالایشگاه | تحمل بار و دمای بالا در پمپها و کمپرسورهای صنعتی |
با توجه به تنوع پسوندها و ویژگیهای فنی قابل تنظیم، این بیرینگ ممکن است در کاربردها و صنایع دیگری نیز مورد استفاده قرار گیرد که در این جدول به آنها اشاره نشده است. اگر تجربه یا دانشی درباره استفادههای خاص دیگر از این بیرینگ دارید، لطفاً آن را با ما و سایر کاربران به اشتراک بگذارید تا مجموعه اطلاعات فنی کاملتری گردآوری شود.
