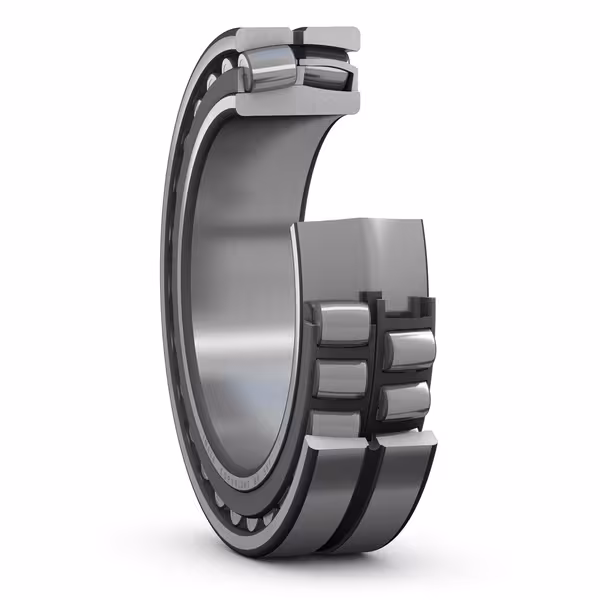

رولبرینگ بشکه ای کویو 22344 یک نوع بیرینگ شعاعی با قابلیت تحمل بارهای سنگین و ناپیوسته است که برای کاربردهای صنعتی سنگین طراحی شده است. این بیرینگ در رده بیرینگهای بشکهای دو ردیفه طبقهبندی میشود و ساختار اصلی آن شامل دو ردیف رولر بشکهای با انحنای مشخص است که در یک مسیر شیار کروی داخلی و حلقه بیرونی قرار میگیرند. طراحی این ساختار به گونهای است که امکان تنظیم زاویه ای خودکار بین حلقهها را فراهم میکند، به همین دلیل بیرینگ قابلیت جبران ناهمراستاییهای ناشی از انحراف شفت یا خطای نصب را دارد. بیرینگ 22344 کویو بر اساس استاندارد ابعادی ISO 15 با قطر داخلی 220 میلیمتر، قطر خارجی 460 میلیمتر و عرض 145 میلیمتر ساخته شده است.
این بیرینگ در دسته رولبرینگهای بشکهای سری 22300 قرار دارد که برای کاربردهای با بارهای ترکیبی شعاعی و محوری طراحی شدهاند. به دلیل طراحی خاص قفسه و شکل منحنی رولرها، توزیع یکنواخت تنش در سطوح تماس تضمین میشود که موجب افزایش طول عمر و بهبود عملکرد تحت بارهای متغیر میگردد. همچنین استفاده از مواد با کیفیت بالا در ساخت رولرها و حلقهها باعث مقاومت بیشتر در برابر خستگی و حرارت شده است. عملکرد پایدار، کاهش اصطکاک و توانایی کارکرد در سرعتهای متوسط تا بالا از دیگر ویژگیهای مهم رولبرینگ بشکهای کویو 22344 است که آن را به گزینهای مناسب برای شرایط کاری دشوار و محیطهای صنعتی ناپایدار تبدیل کرده است.
تحلیل پسوندهای مرتبط
در ساختار بیرینگها، پسوندهایی بهکار میروند که اطلاعات تکمیلی درباره ویژگیهای خاص طراحی، نوع قفسه، کلاس دقت یا شرایط آببندی محصول ارائه میدهند. شناخت دقیق این پسوندها به کاربران کمک میکند تا بیرینگی متناسب با نیاز عملیاتی خود انتخاب کنند.
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| C3 | لقی داخلی بیش از نرمال | مناسب برای کاربردهای با گرمایش بالا یا بارهای سنگین که باعث انبساط میشوند |
| W33 | شیاری جهت روانکاری مجدد + سوراخهای روغن | افزایش قابلیت روانکاری در طول بهرهبرداری و مناسب برای کاربردهای سنگین |
| K | سوراخ داخلی مخروطی (زاویه مخروط 1:12) | امکان نصب دقیقتر و سفتتر بر روی شفتهای مخروطی یا با بوش تبدیل |
| CC | قفسه فولادی پرس شده + رولرهای متقارن | مناسب برای بارهای شعاعی بالا، مقاومت در برابر ضربه و عمر طولانی |
| CA | قفسه برنجی ماشینکاری شده + رولرهای متقارن | تحمل بارهای ترکیبی بالا، عملکرد بهتر در کاربردهای پرفشار |
| E | ظرفیت بار دینامیکی بالا | افزایش توان تحمل بار، طراحی تقویتشده نسبت به نسخه استاندارد |
برای نمونه، پسوند C3 معمولاً در تجهیزاتی مانند موتورها و پمپها استفاده میشود که دمای عملیاتی در آنها بهمرور افزایش مییابد و نیاز به فضای بیشتر برای انبساط داخلی وجود دارد. همچنین بیرینگهای با پسوند W33 انتخاب مناسبی برای ماشینآلات سنگین مانند آسیابها یا سیستمهای انتقال مواد هستند که نیاز به روانکاری مستمر دارند.
کاربردهای رایج
رولبرینگ بشکه ای کویو 22344 به دلیل قابلیت تحمل بارهای شعاعی بسیار بالا و ظرفیت معقول در برابر بارهای محوری، در بسیاری از ماشینآلات سنگین صنعتی بهکار گرفته میشود. این بیرینگ بهویژه در تجهیزاتی کاربرد دارد که بارهای شوکدار، ارتعاشات زیاد یا تغییرات همراستایی جزئی در شفت را تجربه میکنند. ساختار دو ردیفه رولرهای بشکهای باعث توزیع مناسب بار در سطح تماس شده و عملکردی پایدار و کماصطکاک را در شرایط بارگذاری متغیر تضمین میکند.
از جمله کاربردهای رایج این بیرینگ میتوان به تجهیزات معدنی مانند سنگشکنها، آسیابها، درامهای نوار نقاله و ماشینآلات حفاری اشاره کرد. همچنین در صنایع فولاد، این بیرینگها در کورههای نورد، ماشینهای ریختهگری پیوسته و سیستمهای انتقال رول استفاده میشوند. قابلیت جبران ناهمراستایی باعث شده که در ماشینآلات با نصب سختگیرانه یا سطوح ناصاف نیز عملکرد قابلاطمینانی ارائه دهند.
صنایع استفادهکننده
این بیرینگ در صنایع مختلفی که نیاز به تحمل بارهای سنگین، عملکرد پایدار و عمر طولانی دارند، بهکار گرفته میشود. در جدول زیر، مهمترین صنایعی که از رولبرینگ بشکه ای کویو 22344 استفاده میکنند، به همراه دلیل فنی آنها آمده است:
| صنعت | دلیل فنی استفاده |
|---|---|
| معدن و استخراج | مقاومت بالا در برابر بارهای سنگین و شوکهای ناگهانی در تجهیزات سنگشکن و نوار نقاله |
| فولاد و فلزات | توانایی تحمل گرما و بارهای شعاعی شدید در ماشینهای نورد و ریختهگری |
| سیمان | عملکرد قابلاعتماد در محیطهای پرگردوغبار و بارهای متغیر در آسیابها |
| انرژی | استفاده در توربینها و ژنراتورها به دلیل قابلیت تنظیم زاویهای و تحمل لرزش |
| حملونقل صنعتی | مناسب برای سیستمهای انتقال مواد و غلطکهای سنگین با بار پیوسته |
با توجه به ساختار و ویژگیهای متنوع رولبرینگ بشکه ای کویو 22344، این بیرینگ ممکن است بر اساس ویژگیها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که ما نام نبردیم نیز مورد استفاده قرار گیرد. از کاربران دعوت میشود تجربههای خود در خصوص موارد مصرف این بیرینگ در سایر کاربردهای خاص یا کمتر شناختهشده را با ما به اشتراک بگذارند تا به گسترش اطلاعات فنی و کاربردی آن کمک شود.
