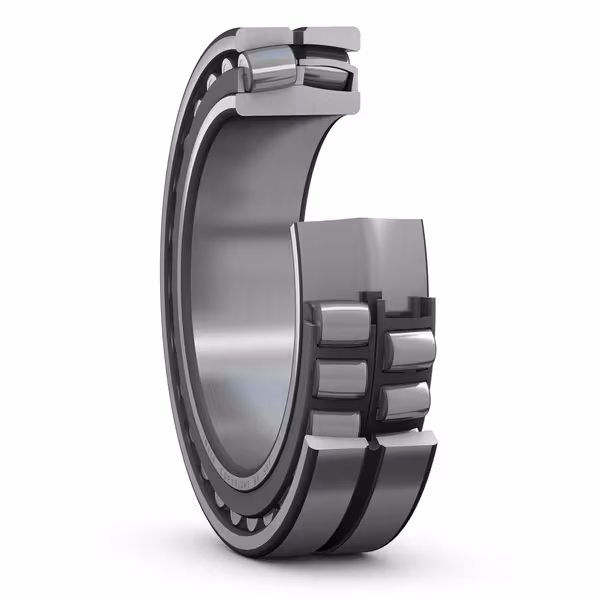

رولبرینگ بشکه ای Koyo 23024 یکی از بیرینگ‌های پرکاربرد در گروه رولبرینگ‌های شعاعی با قابلیت خودتنظیمی است. این بیرینگ با طراحی دو ردیفه از ساچمه‌های بشکه‌ای درون قفسه‌ای دقیق و مقاوم، قابلیت تحمل بارهای شعاعی سنگین و همچنین بارهای محوری متوسط را دارد. ابعاد استاندارد این بیرینگ شامل قطر داخلی 120 میلی‌متر، قطر خارجی 180 میلی‌متر و عرض 46 میلی‌متر است که طبق استانداردهای DIN و ISO طراحی شده و تحت طبقه‌بندی سری 23000 قرار می‌گیرد. ساختار تقارن‌دار و انحنادار مسیر ساچمه‌ها موجب می‌شود که رولبرینگ بشکه‌ای کویو مدل 23024 بتواند در شرایطی که انحرافات زاویه‌ای جزئی در محور وجود دارد، بدون افت عملکرد به کار خود ادامه دهد. این ویژگی آن را برای محیط‌هایی با ناهمراستایی های جزئی بسیار مناسب می‌سازد.
مزیت اصلی این بیرینگ، قابلیت خودتنظیمی بالا در کنار تحمل بارهای سنگین در شرایط سخت کاری است. طراحی منحصر به فرد سطح تماس غلتشی و استفاده از فولاد آلیاژی سخت‌کاری‌شده موجب افزایش طول عمر عملیاتی و کاهش اصطکاک داخلی می‌شود. رولبرینگ بشکه‌ای کویو مدل 23024 همچنین دارای استحکام بالا در برابر لرزش، ارتعاش و دماهای بالا است که آن را به گزینه‌ای قابل اعتماد در محیط‌های صنعتی پرفشار تبدیل می‌کند. این بیرینگ در دسته بیرینگ های صنعتی سنگین طبقه‌بندی می‌شود و به طور خاص برای سیستم‌هایی طراحی شده است که نیاز به عملکرد مداوم، پایداری بالا و نگهداری کم دارند.
تحلیل پسوندهای مرتبط
رولبرینگ بشکه‌ای کویو 23024 ممکن است با پسوندهای مختلفی تولید شود که هر یک بیانگر ویژگی خاصی در طراحی، ساختار داخلی یا نوع روانکاری و قفسه بیرینگ است. این پسوندها برای انطباق بهتر بیرینگ با شرایط کاری مختلف مانند دمای بالا، سرعت چرخش زیاد یا دقت نصب طراحی شده‌اند.
| پسوند | توضیح فنی | تاثیر در عملکرد |
|---|---|---|
| C3 | لقی داخلی بیشتر از حد نرمال | مناسب برای سرعت بالا یا دمای بالا جهت جبران انبساط |
| W33 | شیار روغن‌کاری و سوراخ‌های روانکاری | امکان روانکاری پیوسته برای کاربردهای سنگین |
| K | سوراخ داخلی مخروطی با زاویه 1:12 | نصب آسان‌تر با بوش تبدیلی و اعمال پیش‌بار دقیق |
| E | طراحی بهینه با ظرفیت بار بالاتر | تحمل بار شعاعی بیشتر نسبت به نسخه استاندارد |
| CA | قفسه برنجی ماشین‌کاری‌شده با طراحی خاص | مقاومت بیشتر در برابر بارهای ضربه‌ای و دوام بیشتر |
دو پسوند پرکاربرد و واقعی که معمولاً همراه این بیرینگ مورد استفاده قرار می‌گیرند عبارت‌اند از:
- C3: در کاربردهایی با دمای کاری بالا یا سرعت زیاد مانند موتورهای صنعتی یا فن‌های بزرگ، لقی بیشتر باعث کاهش خطر گیرپاژ و افزایش طول عمر می‌شود.
- W33: در سیستم‌هایی که روانکاری مداوم مورد نیاز است مثل تجهیزات معادن یا آسیاب‌های سنگین، وجود شیار و سوراخ‌های روانکاری کارایی روان‌سازی را بالا می‌برد.
کاربردهای رایج
رولبرینگ بشکه‌ای کویو مدل 23024 معمولاً در ماشین‌آلات و تجهیزاتی به‌کار می‌رود که بارهای شعاعی زیاد و ارتعاشات مداوم وجود دارد. یکی از کاربردهای رایج این بیرینگ در شافت‌های اصلی دستگاه‌های خردکن سنگ، نوار نقاله‌های صنعتی، گیربکس‌های سنگین و سیستم‌های غلطکی در خطوط نورد فولاد است. به دلیل قابلیت تحمل انحرافات زاویه‌ای شافت، این بیرینگ به خوبی می‌تواند در ساختارهایی که هم‌راستایی دقیق اجزا در آن دشوار است، عملکرد مناسبی داشته باشد.
ویژگی تحمل بارهای ترکیبی و عمر کاری بالا، آن را برای تجهیزات دوار با عملکرد پیوسته مانند درام‌های چرخان، فن‌های صنعتی با دور بالا و موتورهای پرقدرت نیز مناسب ساخته است. به طور کلی، هرجا که نیاز به تحمل بار سنگین، مقاومت در برابر شرایط محیطی سخت و قابلیت خودتنظیمی وجود داشته باشد، این نوع رولبرینگ بشکه‌ای گزینه‌ای ایده‌آل محسوب می‌شود.
صنایع استفاده‌کننده
در این بخش با توجه به ویژگی‌های عملکردی و طراحی فنی بیرینگ، می‌توان طیف گسترده‌ای از صنایع را شناسایی کرد که از مدل 23024 کویو بهره می‌برند. در جدول زیر، به تفکیک، صنایع اصلی و دلایل فنی استفاده از این بیرینگ معرفی شده‌اند.
| صنعت | دلیل فنی استفاده |
|---|---|
| فولاد و متالورژی | تحمل بار سنگین در خطوط نورد و مقاومت در برابر دماهای بالا |
| معدن و استخراج | عملکرد پایدار در برابر گرد و غبار، ضربه و ارتعاش شدید |
| سیمان | مقاومت در برابر بارهای ترکیبی در کوره‌های چرخان و آسیاب‌ها |
| نیروگاه‌ها | پایداری در چرخش مداوم توربین‌ها و پمپ‌ها با بار متغیر |
| صنایع کاغذ | قابلیت عملکرد در سرعت بالا و هم‌زمان تحمل انحراف محوری شافت |
| نفت و گاز | مقاومت بالا در برابر آلودگی محیطی و فشار کاری زیاد |
این بیرینگ ممکن است بر اساس ویژگی‌ها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که در اینجا نام برده نشده‌اند نیز مورد استفاده قرار گیرد. اگر شما تجربه‌ای در زمینه استفاده از این مدل در محیط یا کاربردی خاص دارید، خوشحال می‌شویم دیدگاه خود را با ما و دیگر علاقه‌مندان به اشتراک بگذارید. همچنین اگر با پسوندی دیگر از این بیرینگ مواجه شده‌اید یا سوالی درباره کاربردهای کمتر شناخته‌شده آن دارید، اطلاع‌رسانی شما می‌تواند برای تکمیل این بررسی مفید باشد.
