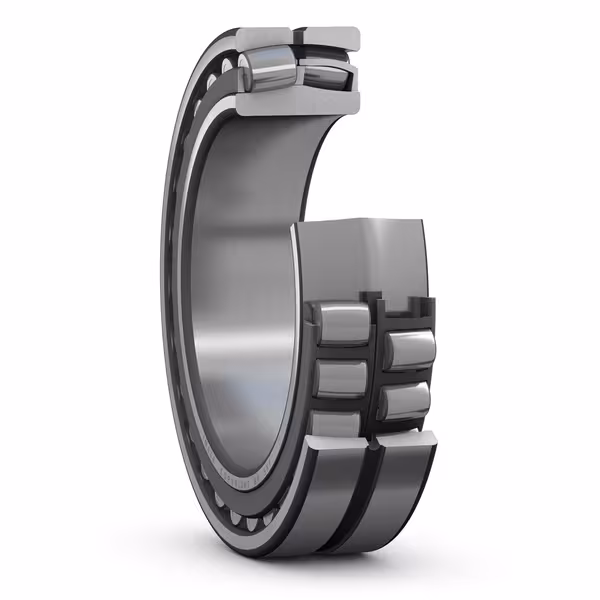

رولبرینگ بشکه ای کویو 23122 یکی از انواع بیرینگ های شعاعی با طراحی پیشرفته و ساختار خاص است که در گروه بیرینگ های تماس غلتشی قرار می‌گیرد. این بیرینگ دارای اجزای اصلی شامل رینگ داخلی، رینگ بیرونی، دو ردیف ساچمه بشکه ای شکل و قفسه نگهدارنده است که با زاویه مشخص نسبت به محور چرخش قرار دارند. طراحی داخلی آن به گونه‌ای است که امکان خودتنظیمی در برابر ناهمراستایی‌های جزئی بین شفت و محفظه را فراهم می‌کند. بیرینگ کویو 23122 تحت استاندارد ISO در دسته بیرینگ های سری 23100 قرار می‌گیرد که ابعاد آن به صورت قطر داخلی 110 میلیمتر، قطر بیرونی 180 میلیمتر و عرض 56 میلیمتر تعریف شده است. این ابعاد باعث شده تا این بیرینگ در دسته بیرینگ‌های با ظرفیت بار بالا قرار گیرد.
مزیت اصلی رولبرینگ بشکه ای کویو 23122 توانایی تحمل همزمان بارهای شعاعی سنگین و بارهای محوری متوسط از هر دو جهت است. به دلیل وجود دو ردیف ساچمه با سطح مقطع کروی و رینگ بیرونی با مسیر غلتش منحنی، این بیرینگ عملکرد بسیار پایداری در شرایط بارگذاری متغیر و ناپیوسته دارد. همچنین قابلیت خودتنظیمی آن باعث کاهش تنش های داخلی در سیستم های دوار می‌شود و عمر کاری سیستم را افزایش می‌دهد. جنس آلیاژهای فولادی به‌کاررفته در ساخت این بیرینگ و فرآیندهای حرارتی دقیق کویو، مقاومت بالا در برابر سایش و دوام طولانی‌مدت را تضمین می‌کند. به‌دلیل ترکیب منحصر به‌فرد ویژگی‌های فنی و عملکردی، این بیرینگ برای کاربرد در شرایط سخت عملیاتی انتخابی ایده‌آل محسوب می‌شود.
تحلیل پسوندهای مرتبط
برخی از رولبرینگ‌های بشکه ای کویو از پسوندهایی در انتهای شماره فنی خود استفاده می‌کنند. این پسوندها هرکدام معرف ویژگی خاصی در طراحی یا ساختار بیرینگ هستند که می‌توانند تأثیر قابل‌توجهی در نحوه عملکرد، شرایط نصب، نوع روانکاری یا مقاومت مکانیکی بیرینگ داشته باشند. در جدول زیر، برخی از پسوندهای رایج و معتبر مربوط به این نوع بیرینگ‌ها به همراه توضیحات فنی و تأثیر آن‌ها در عملکرد ارائه شده است:
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| C3 | لقی داخلی بیشتر از نرمال | مناسب برای شرایط دمای بالا یا بارهای ضربه‌ای |
| W33 | شیار روانکاری و سوراخ‌های روغن‌کاری روی رینگ بیرونی | افزایش بهره‌وری روانکاری و کاهش حرارت عملکردی |
| K | سوراخ داخلی مخروطی با زاویه استاندارد 1:12 | نصب آسان‌تر و امکان تنظیم لقی شعاعی |
| K30 | سوراخ مخروطی با زاویه بزرگتر (1:30) | امکان فیت دقیق‌تر در کاربردهای خاص با نیاز به تنظیم سخت‌تر |
| E | طراحی بهینه‌شده برای ظرفیت بار بیشتر | افزایش عمر کاری و توان باربری بالا در ابعاد مشابه |
| M | قفسه فولادی ماشینی | مقاومت بالا در برابر ارتعاش و سرعت‌های بالا |
| TVPB | قفسه پلی‌آمیدی تقویت‌شده با فیبر شیشه‌ای | کاهش وزن و اصطکاک، مناسب برای سرعت‌های متوسط |
در میان این پسوندها، دو مورد از پرکاربردترین آن‌ها عبارت‌اند از:
- C3: این پسوند در کاربردهایی استفاده می‌شود که بیرینگ در معرض دمای بالا یا بارهای متغیر قرار دارد. لقی بیشتر باعث می‌شود در اثر انبساط حرارتی، اصطکاک بیش از حد در بیرینگ ایجاد نشود.
- W33: مناسب برای سیستم‌هایی که نیاز به روانکاری مداوم دارند، مانند تجهیزات سنگین معدنی یا سیستم‌های صنعتی با بار دائم. وجود شیار و سوراخ روانکاری، باعث افزایش طول عمر و کاهش دمای عملکرد می‌شود.
کاربردهای رایج
رولبرینگ بشکه ای کویو 23122 به دلیل طراحی خاص خود، در بسیاری از ماشین‌آلات صنعتی با بارگذاری سنگین کاربرد دارد. از جمله این تجهیزات می‌توان به انواع گیربکس‌های صنعتی، نوار نقاله‌های سنگین، آسیاب‌های معدنی، توربین‌های بادی و پمپ‌های بزرگ اشاره کرد. دلیل استفاده گسترده از این بیرینگ در چنین سیستم‌هایی، توان تحمل بالای بارهای شعاعی، عملکرد پایدار در شرایط ارتعاشی و توانایی جذب ناهمراستایی‌های ناگزیر در حین کارکرد است.
ویژگی خودتنظیم‌شونده این بیرینگ، آن را برای نصب در سیستم‌هایی که دقت ترازبندی کامل امکان‌پذیر نیست، بسیار مناسب کرده است. علاوه‌بر این، ساختار مقاوم در برابر تنش‌های حرارتی و بارهای ضربه‌ای موجب شده در کاربردهایی که بارگذاری غیر یکنواخت وجود دارد، عملکرد قابل اعتمادی ارائه دهد. همچنین قابلیت تحمل بار در هر دو جهت و دوام بالا باعث شده تا این نوع بیرینگ در چرخه‌های کاری طولانی‌مدت نیز قابل استفاده باشد.
صنایع استفاده‌کننده
در بسیاری از صنایع سنگین و نیمه‌سنگین که بارهای ترکیبی و ناپایدار وجود دارد، استفاده از رولبرینگ بشکه ای کویو 23122 به دلیل ویژگی‌های مکانیکی مناسب، به یک انتخاب کاربردی و مطمئن تبدیل شده است. در جدول زیر مهم‌ترین صنایعی که از این بیرینگ استفاده می‌کنند به همراه دلیل فنی انتخاب آن‌ها ارائه شده است:
| صنعت | دلیل فنی استفاده |
|---|---|
| صنعت سیمان | توانایی تحمل ارتعاشات شدید و بارهای سنگین در آسیاب‌ها |
| صنعت فولاد | مقاومت در برابر دما و بارگذاری مداوم در غلطک‌ها و کوره‌ها |
| صنعت معدن | تحمل ضربات سنگین و روانکاری مؤثر در تجهیزات استخراج |
| صنعت تولید برق | مناسب برای توربین‌های آبی و بادی با نیاز به پایداری بلندمدت |
| صنعت نفت و گاز | عملکرد پایدار در کمپرسورها و تجهیزات دوار تحت فشار بالا |
| صنعت دریایی | تحمل بارهای ترکیبی و قابلیت خودتنظیمی در شرایط ناپایدار کشتی‌ها |
با توجه به ویژگی‌های فنی منحصربه‌فرد و پسوندهای متنوع قابل استفاده، این بیرینگ ممکن است در بسیاری از صنایع دیگر نیز مورد استفاده قرار گیرد که در این فهرست ذکر نشده‌اند. اگر شما تجربه‌ای در کاربردهای خاص یا صنایع کمتر شناخته‌شده با این بیرینگ دارید، لطفاً تجربیات یا اطلاعات خود را با ما و دیگران به اشتراک بگذارید.
