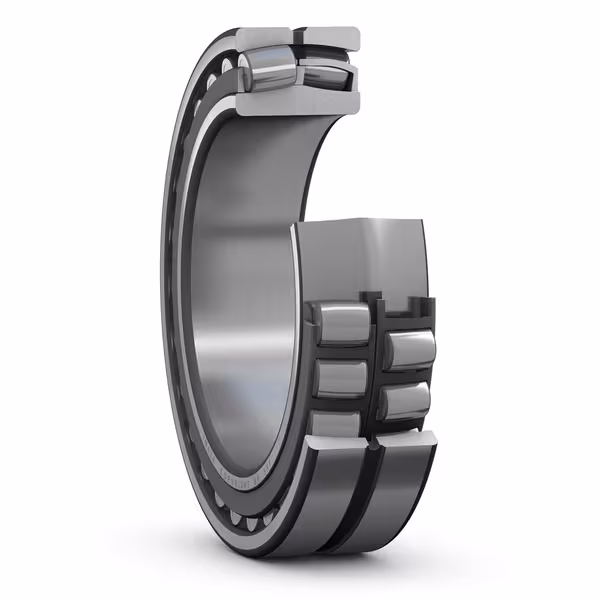

رولبرینگ بشکه ای کویو 23940 یکی از بیرینگ های شعاعی پرکاربرد در دسته بیرینگ های صنعتی سنگین محسوب می شود. این نوع بیرینگ از نوع رولبرینگ های بشکه ای دو ردیفه بوده که طراحی آن بر پایه قابلیت تحمل بارهای شعاعی سنگین و همچنین بارهای محوری از هر دو جهت انجام شده است. ساختار داخلی آن شامل دو ردیف رولر بشکه ای است که به صورت زاویه‌دار درون مسیرهای غلتشی قرار می‌گیرند و روی رینگ داخلی و خارجی با طراحی منحنی و هماهنگ حرکت می‌کنند. این طراحی خاص به بیرینگ امکان می‌دهد تا به‌طور خودتنظیم در برابر انحرافات جزئی شفت یا عدم همراستایی‌های اولیه مقاومت کند. بر اساس استانداردهای مرجع، رولبرینگ کویو 23940 دارای قطر داخلی 200 میلیمتر، قطر خارجی 280 میلیمتر و عرض 60 میلیمتر است و معمولاً بر اساس استاندارد DIN 635-2 در دسته بیرینگ های سری 23900 قرار می‌گیرد که برای کاربردهای با چگالی بار بالا و محیط‌های سخت طراحی شده‌اند.
این بیرینگ به دلیل بهره‌گیری از غلتک‌های بشکه‌ای با انحنای دقیق، ظرفیت باربری بسیار بالایی دارد و در عین حال از مقاومت مطلوبی در برابر شوک و ارتعاش برخوردار است. ویژگی مهم دیگر این نوع بیرینگ، قابلیت کارکرد در سرعت‌های متوسط تا بالا است، بدون آنکه دقت عملکرد یا طول عمر آن کاهش یابد. ساختار باز و مقاوم آن موجب می‌شود که در شرایط کاری سخت، از جمله دماهای بالا، بارهای متناوب یا ناپایدار، و آلودگی‌های محیطی نیز عملکرد پایداری داشته باشد. همچنین استفاده از فولاد با کیفیت بالا و فناوری دقیق سنگ‌زنی در تولید بیرینگ کویو 23940 باعث کاهش اصطکاک و افزایش طول عمر عملیاتی آن شده است. این ویژگی‌ها در کنار طراحی خودتنظیم، آن را به گزینه‌ای ایده‌آل برای کاربردهای صنعتی سنگین تبدیل کرده‌اند.
تحلیل پسوندهای مرتبط
در بیرینگ های رولبرینگ بشکه ای، پسوندها معمولاً برای مشخص کردن ویژگی‌های خاصی در ساختار، جنس، نوع قفسه، نوع آب‌بندی یا تلورانس‌های ویژه به‌کار می‌روند. این پسوندها بخشی از کد فنی بیرینگ هستند و تغییراتی در کاربرد یا عملکرد نهایی آن ایجاد می‌کنند. شناخت دقیق این پسوندها برای انتخاب صحیح بیرینگ مطابق با نیاز عملیاتی، ضروری است.
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| C3 | لقی داخلی بیشتر از استاندارد | مناسب برای شرایط دمایی بالا یا شفت‌های با انبساط حرارتی زیاد |
| K | سوراخ داخلی مخروطی با شیب 1:12 | امکان نصب فشاری بر روی شفت‌های مخروطی یا بوش تطبیقی |
| W33 | شیار روانکاری و سوراخ‌های تزریق روانکار روی رینگ خارجی | بهبود روانکاری و کاهش اصطکاک در کاربردهای با بار بالا |
| CC | قفسه فولادی ماشین‌کاری‌شده، طراحی با رولرهای زاویه‌دار | توزیع یکنواخت بار و مناسب برای سرعت‌های بالا |
| CA | قفسه برنجی ماشین‌کاری‌شده، طراحی مستحکم‌تر | افزایش استحکام قفسه در بارهای ضربه‌ای شدید |
| E | طراحی بهینه‌شده برای ظرفیت باربری بالاتر | افزایش توان تحمل بار تا حدود 20 درصد بیشتر از مدل‌های عادی |
| 2CS | آب‌بندی لاستیکی در هر دو طرف بیرینگ | جلوگیری از ورود آلودگی و حفظ روانکار در محیط‌های آلوده |
به عنوان مثال، پسوند C3 معمولاً در ماشین‌آلاتی به‌کار می‌رود که دمای کاری بالا یا بارهای شعاعی زیاد دارند و به انبساط بیشتر نیاز است. همچنین بیرینگ‌هایی با پسوند W33 اغلب در تجهیزاتی مانند توربین‌ها یا کمپرسورها مورد استفاده قرار می‌گیرند که دسترسی مکرر به روانکار و عملکرد مداوم ضروری است.
کاربردهای رایج
رولبرینگ بشکه ای کویو 23940 به دلیل ساختار مقاوم و قابلیت تحمل بارهای سنگین، در انواع مختلفی از ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد. یکی از کاربردهای رایج این بیرینگ در شفت‌های اصلی ماشین‌آلات خردایش، مانند سنگ‌شکن‌ها و آسیاب‌های صنعتی است که بارهای سنگین شعاعی و نوسانات محوری را تحمل می‌کنند. در این نوع تجهیزات، بیرینگ باید علاوه بر ظرفیت بالا، توانایی جذب ارتعاش و مقاومت در برابر ضربه را نیز داشته باشد که بیرینگ کویو 23940 به خوبی از عهده آن برمی‌آید.
همچنین در سیستم‌های نوار نقاله سنگین، غلتک‌های حمل مواد، درایوهای صنعتی بزرگ و ماشین‌آلات معدنی مانند دریل‌های حفاری یا دستگاه‌های بارگیری، از این نوع بیرینگ استفاده می‌شود. ویژگی خودتنظیم بودن این بیرینگ کمک می‌کند تا حتی در شرایطی که بار به‌طور ناهمگون وارد می‌شود یا هم‌راستایی شفت به‌درستی برقرار نیست، عملکرد یکنواخت و بدون آسیب داشته باشد. به همین دلیل، کویو 23940 یکی از گزینه‌های ترجیحی برای کاربردهای صنعتی با بارگذاری‌های پیچیده و محیط‌های کاری سخت به‌شمار می‌رود.
صنایع استفاده‌کننده
رولبرینگ بشکه ای کویو 23940 با توجه به طراحی صنعتی سنگین و قابلیت‌های عملکردی ویژه، در صنایع مختلفی به‌کار گرفته می‌شود. این بیرینگ معمولاً در حوزه‌هایی استفاده می‌شود که شرایط کاری دشوار، بارگذاری بالا و نیاز به دقت و دوام بالا وجود دارد. در ادامه برخی از صنایع مهمی که از این بیرینگ بهره می‌برند ارائه شده است:
| صنعت | دلیل فنی کاربرد |
|---|---|
| صنعت سیمان | مقاومت بالا در برابر گرد و غبار و بارهای سنگین در آسیاب‌ها و نوار نقاله‌ها |
| صنعت فولاد | تحمل بارهای شعاعی و محوری در دمای بالا، مناسب برای تجهیزات نورد و کوره‌ها |
| صنعت معدن | خودتنظیم بودن و دوام بالا در برابر ضربات و بارگذاری نامتقارن در سنگ‌شکن‌ها |
| نیروگاه‌ها | طراحی مناسب برای شرایط ارتعاشی و بارهای متناوب در توربین‌ها و ژنراتورها |
| صنایع دریایی | مقاومت در برابر خوردگی و شوک‌های شدید در تجهیزات حمل و انتقال بار کشتی‌ها |
| ماشین‌سازی سنگین | طول عمر بالا و روانکاری قابل اطمینان در محورهای محرک ماشین‌آلات بزرگ |
این بیرینگ ممکن است بر اساس ویژگی‌ها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که ما نام نبردیم نیز مورد استفاده قرار گیرد. اگر تجربه‌ای در استفاده از این مدل بیرینگ در صنعت خود دارید یا اطلاعاتی درباره کاربردهای کمتر شناخته‌شده آن در اختیار دارید، با ما به اشتراک بگذارید.
