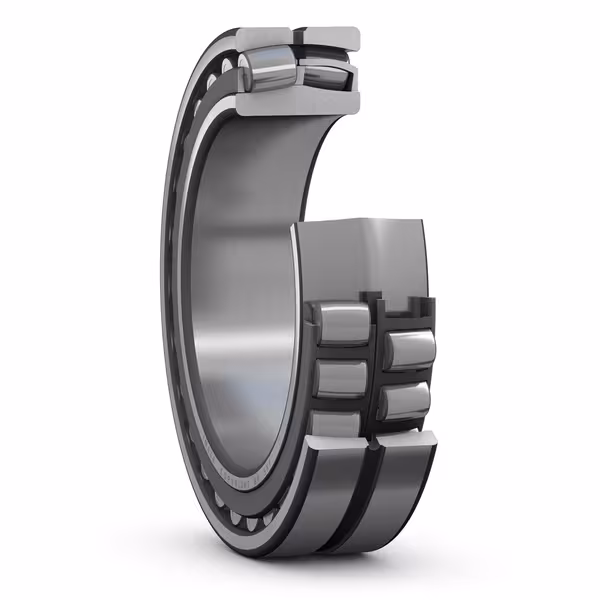

رولبرینگ بشکه ای کویو 23944 یکی از انواع بیرینگ‌های شعاعی دو ردیفه است که برای تحمل بارهای سنگین و هم‌زمان محوری و شعاعی طراحی شده است. ساختار اصلی این بیرینگ شامل دو ردیف غلتک بشکه ای با قفسه نگهدارنده و حلقه داخلی و خارجی است که حلقه خارجی آن دارای مسیر غلتشی کروی می‌باشد. این طراحی به بیرینگ امکان می‌دهد تا بدون ایجاد تنش اضافی، میزان مشخصی از ناهمراستایی یا انحراف شافت را جبران کند. بیرینگ 23944 در گروه رولبرینگ‌های بشکه ای سری 239 قرار دارد که به دلیل طراحی فشرده و ظرفیت باربری بالا، در کاربردهایی با فضای محدود و بارهای سنگین ترجیح داده می‌شود. ابعاد اصلی این بیرینگ بر اساس استاندارد ISO 15 عبارت‌اند از قطر داخلی 220 میلی‌متر، قطر خارجی 300 میلی‌متر و عرض 60 میلی‌متر، که آن را به گزینه‌ای بهینه برای مجموعه‌ای از کاربردهای صنعتی تبدیل می‌کند.
از نظر عملکردی، رولبرینگ بشکه ای کویو 23944 دارای مقاومت بالا در برابر خستگی و پایداری مکانیکی مطلوب در شرایط بارگذاری متناوب است. همچنین با توجه به خاصیت خودتنظیمی، عملکرد قابل اعتمادی در شرایط نصب دشوار یا زمانی که هم‌راستایی دقیق امکان‌پذیر نیست، ارائه می‌دهد. در دسته‌بندی صنعتی، این بیرینگ در کلاس رولبرینگ‌های با ظرفیت بالا برای تجهیزات سنگین قرار می‌گیرد. استفاده از مواد باکیفیت در تولید غلتک‌ها و قفسه‌ها، همچنین رعایت تلرانس‌های دقیق در ساخت، باعث افزایش طول عمر کاری و کاهش نیاز به نگهداری مکرر می‌شود. طراحی این بیرینگ به گونه‌ای است که توزیع بار به صورت یکنواخت در کل سطح غلتک انجام می‌شود که در نهایت به کاهش سایش و افزایش بازدهی کاری در تجهیزات صنعتی منجر می‌گردد.
تحلیل پسوندهای مرتبط
پسوندهای درج‌شده در انتهای شماره فنی بیرینگ‌ها، اطلاعات دقیق‌تری درباره ویژگی‌های ساختاری، نوع قفسه، نوع روانکاری، دقت ساخت یا نحوه مونتاژ بیرینگ ارائه می‌دهند. این پسوندها توسط تولیدکنندگان برای متمایز کردن مشخصات فنی هر بیرینگ استفاده می‌شوند و می‌توانند بر عملکرد، عمر مفید و سازگاری بیرینگ با شرایط کاری خاص تاثیر مستقیم داشته باشند.
| پسوند | توضیح فنی | تاثیر در عملکرد |
|---|---|---|
| C3 | لقی داخلی بیش از نرمال | افزایش قابلیت تحمل دما و جبران انبساط حرارتی |
| W33 | شیار روانکاری و سوراخ‌های روغنکاری روی حلقه خارجی | بهبود قابلیت روانکاری و کاهش دمای کاری بیرینگ |
| K | سوراخ داخلی مخروطی با شیب 1:12 | امکان نصب با کشش روی شافت مخروطی یا بوش تبدیلی |
| M | قفسه برنجی ماشین‌کاری‌شده | افزایش استحکام قفسه و مقاومت بهتر در برابر بارهای سنگین |
| C4 | لقی داخلی بسیار زیاد | مناسب برای کاربردهای با دمای بالا یا لقی‌های نصب سختگیرانه |
| S1 | دمای کاری بالا تا 200 درجه سانتی‌گراد | مناسب برای کاربردهای حرارتی خاص یا تجهیزات گرمایی |
به عنوان مثال، پسوند C3 در مواقعی که بیرینگ در دمای بالا یا با بارهای متناوب کار می‌کند، انتخاب مناسبی است زیرا لقی بیشتر مانع از گیرکردن غلتک‌ها در اثر انبساط حرارتی می‌شود. همچنین پسوند W33 معمولاً در کاربردهایی که نیاز به روانکاری مداوم وجود دارد مانند صنایع فولاد یا معادن، استفاده می‌شود تا روانکاری یکنواخت و مطمئن بیرینگ تضمین گردد.
کاربردهای رایج
رولبرینگ بشکه ای کویو 23944 به دلیل طراحی خاص خود که شامل قابلیت خودتنظیمی، ظرفیت بالای تحمل بار و ابعاد فشرده است، در طیف گسترده‌ای از ماشین‌آلات و تجهیزات صنعتی سنگین به کار می‌رود. این بیرینگ مخصوصاً در تجهیزاتی که با بارهای شعاعی و محوری ترکیبی و همچنین شرایط کاری خشن مواجه هستند، عملکرد بسیار پایداری دارد. به‌عنوان مثال، در تجهیزات حمل و نقل مواد مانند نوار نقاله‌های سنگین، این بیرینگ می‌تواند ارتعاشات و ناهمراستایی‌های ناگهانی را بدون افت عملکرد تحمل کند. همچنین در گیربکس‌ها و آسیاب‌های صنعتی که بارهای نوسانی و تغییرات جهت چرخش زیاد اتفاق می‌افتد، رولبرینگ 23944 به دلیل تحمل بالا و پایداری مکانیکی گزینه‌ای مطمئن محسوب می‌شود.
در ماشین‌آلات فرآوری فلزات مانند ماشین‌های نورد یا کوره‌های چرخشی، بیرینگ‌های سری 239 به دلیل قابلیت جذب ناهمراستایی و پایداری دمایی، به‌طور گسترده‌ای مورد استفاده قرار می‌گیرند. این نوع بیرینگ همچنین در سیستم‌های انتقال قدرت سنگین مانند شافت‌های بزرگ یا بلبرینگ‌های مرکزی توربین‌های صنعتی کاربرد دارد. ساختار بشکه‌ای غلتک‌ها و وجود قفسه مقاوم، این امکان را فراهم می‌کند تا در شرایطی که بارگذاری نامتقارن یا ارتعاشات وجود دارد، عملکرد روان و بدون نقص حفظ شود.
صنایع استفاده‌کننده
رولبرینگ بشکه ای کویو 23944 به دلیل ویژگی‌های فنی منحصربه‌فرد خود، در بسیاری از صنایع سنگین و نیمه‌سنگین که با بارگذاری‌های بالا، لرزش یا شرایط محیطی دشوار مواجه هستند، مورد استفاده قرار می‌گیرد. این بیرینگ‌ها نقش مهمی در پایداری عملکرد و کاهش هزینه‌های نگهداری در تجهیزات حساس ایفا می‌کنند.
| صنعت | دلیل فنی استفاده |
|---|---|
| صنعت معدن | تحمل بارهای سنگین و مقاومت در برابر ضربه در تجهیزات حفاری و حمل مواد |
| فولاد و ذوب فلزات | پایداری دمایی و قابلیت تحمل نوسانات بار در خطوط نورد و کوره‌ها |
| سیمان و مصالح ساختمانی | جذب ناهمراستایی و کاهش ارتعاش در آسیاب‌ها و خردکننده‌ها |
| انرژی (نیروگاه‌ها) | تحمل بارهای محوری و شعاعی در توربین‌ها و ژنراتورها |
| حمل و نقل ریلی | عملکرد روان و پایدار در سیستم‌های محور و چرخ‌های واگن‌ها |
| تولید کاغذ | قابلیت خودتنظیمی در رول‌های بزرگ و کاهش نیاز به تنظیم مداوم |
این بیرینگ ممکن است بر اساس ویژگی‌ها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که در اینجا نام نبردیم نیز مورد استفاده قرار گیرد. اگر شما تجربه یا اطلاعاتی در مورد کاربردهای دیگر این بیرینگ دارید، لطفاً با ما و دیگر علاقه‌مندان به اشتراک بگذارید.
