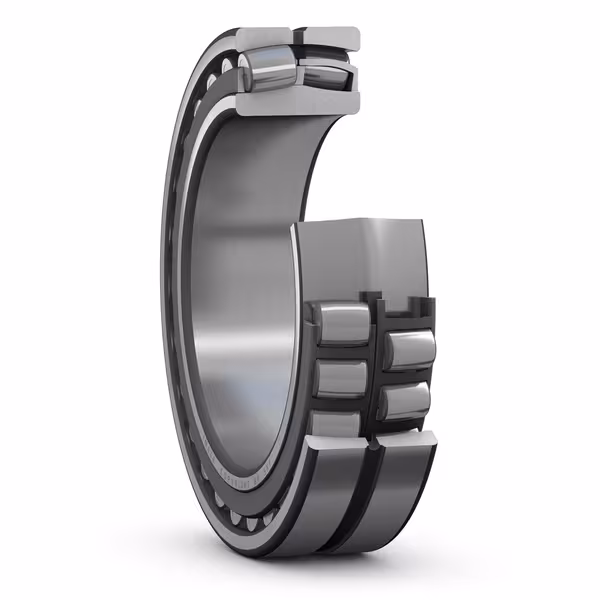

رولبرینگ بشکه ای کویو 24134 از نوع بیرینگ های غلتشی با طراحی خاص بشکه ای شکل است که در دسته رولبرینگ های شعاعی قرار میگیرد. این بیرینگ دارای دو ردیف رولر بشکهای متقارن و مسیر ساچمهرو کروی در رینگ بیرونی است که قابلیت تطبیق خودکار با عدم همراستایی محورها را فراهم میکند. اندازه اسمی آن مطابق با سری 24100 بوده و قطر داخلی 170 میلیمتر، قطر خارجی 280 میلیمتر و عرض کلی 109 میلیمتر دارد. این ساختار موجب توزیع یکنواخت بار و کاهش تنش در نقاط تماس میشود. رولبرینگ بشکه ای کویو 24134 از نظر ابعادی و طراحی مطابق با استاندارد ISO 15 تولید شده و برای تحمل بارهای شعاعی سنگین و همچنین بارهای محوری دوطرفه طراحی شده است. به دلیل نوع طراحی خاص و قابلیت تنظیم خودکار، این بیرینگ در شرایطی که احتمال عدم هممحوری یا انحراف شافت وجود دارد عملکرد مطلوبی دارد.
از جمله ویژگیهای عملکردی برجسته این بیرینگ میتوان به ظرفیت بالای تحمل بار، مقاومت در برابر شوکهای مکانیکی و دوام زیاد در شرایط کاری سخت اشاره کرد. همچنین به دلیل وجود دو ردیف رولر بشکهای، اصطکاک عملکردی آن بهصورت بهینه مدیریت میشود و انتقال روان نیرو را ممکن میسازد. رولبرینگ بشکه ای کویو 24134 در دسته بیرینگهای صنعتی سنگین طبقهبندی میشود و در مواردی که نیاز به عملکرد مداوم در بارهای بالا و نوسانات زاویهای وجود دارد، انتخابی مناسب محسوب میشود. دقت بالای ساخت، استفاده از فولاد آلیاژی با کیفیت و روانکاری مؤثر، این بیرینگ را به یکی از گزینههای قابل اطمینان برای کاربردهای صنعتی تبدیل کرده است.
تحلیل پسوندهای مرتبط
در ساختار بیرینگهای بشکهای مانند کویو 24134، تولیدکننده ممکن است از پسوندهایی در انتهای نام بیرینگ استفاده کند تا ویژگیهای خاصی مانند نوع قفسه، روانکاری، کلاس لقی داخلی یا نوع آببندی را مشخص نماید. این پسوندها نقش مهمی در تطبیق دقیق بیرینگ با شرایط کاربردی خاص دارند. در جدول زیر، پرکاربردترین پسوندهای فنی همراه با شرح مختصر و تاثیر آنها در عملکرد بیرینگ آورده شده است:
| پسوند | توضیح فنی | تاثیر در عملکرد |
|---|---|---|
| C3 | لقی داخلی بیشتر از نرمال | مناسب برای شرایط با دمای بالا یا نوسانات حرارتی |
| W33 | وجود شیار روغنکاری و سوراخهای روغن در رینگ بیرونی | بهبود روانکاری و افزایش طول عمر در کارکرد پیوسته |
| K | سوراخ مخروطی (tapered bore) با مخروطی 1:12 | امکان نصب دقیق با استفاده از بوش کششی |
| CA | قفسه برنجی ماشینکاری شده با طراحی تقویتشده | افزایش پایداری و تحمل بارهای سنگین |
| MB | قفسه برنجی با طراحی ویژه هدایتشده توسط رولرها | کاهش اصطکاک و بهبود توزیع بار |
| E | ظرفیت بارگذاری دینامیکی بالا | تحمل بار بیشتر در مقایسه با نسخه استاندارد |
| 2CS | دارای دو واشر آببندی از جنس لاستیکی | محافظت در برابر آلودگی و گردوغبار، مناسب برای محیطهای سخت |
از میان این پسوندها، پسوند C3 و W33 بهصورت گسترده در کاربردهای صنعتی دیده میشوند. پسوند C3 معمولاً در ماشینآلاتی که در معرض حرارت بالا یا انبساط شافت هستند بهکار میرود، زیرا فضای اضافی بین اجزا را فراهم میکند. همچنین پسوند W33 اغلب در تجهیزات سنگین و خطوط تولید مداوم مورد استفاده قرار میگیرد، زیرا به روانکاری مستمر کمک کرده و از آسیب ناشی از کمبود گریس جلوگیری میکند.
کاربردهای رایج
رولبرینگ بشکه ای کویو 24134 به دلیل طراحی ویژه خود، در بسیاری از ماشینآلات و تجهیزات صنعتی کاربرد دارد. یکی از کاربردهای اصلی این بیرینگ در شافتهای سنگین و سیستمهایی است که بارهای زیاد شعاعی همراه با نوسانات محوری را تجربه میکنند. ساختار بشکهای آن باعث میشود بتواند بهصورت خودتنظیم با انحرافات جزئی همراستایی محورها تطبیق پیدا کند، بدون آنکه به عملکرد آن آسیبی وارد شود. این ویژگی باعث میشود در ماشینآلاتی مانند خردکنهای صنعتی، آسیابهای غلتکی، نوار نقالههای سنگین و درامهای چرخان بهخوبی عمل کند.
از طرف دیگر، این بیرینگ در سیستمهایی که بارهای نوسانی یا ارتعاشی شدید وجود دارد نیز عملکردی قابلاطمینان دارد. به دلیل ظرفیت بارگذاری بالا، طراحی مستحکم و مقاومت در برابر بارهای ضربهای، اغلب در تجهیزات معدنی، خطوط فرآوری مواد اولیه و همچنین ماشینآلات مربوط به صنایع سیمان و فولاد استفاده میشود. علاوه بر این، نصب آسان و امکان تنظیم با بوشهای مخروطی باعث شده در محیطهایی با شرایط نصب سخت نیز انتخاب مناسبی باشد.
صنایع استفادهکننده
رولبرینگ بشکه ای کویو 24134 در صنایع متعددی مورد استفاده قرار میگیرد که نیاز به تحمل بارهای بالا و پایداری مکانیکی در شرایط سخت دارند. در جدول زیر، برخی از این صنایع همراه با دلیل فنی کاربرد آن ارائه شده است:
| صنعت | دلیل فنی استفاده |
|---|---|
| صنعت فولاد | تحمل بارهای شعاعی و محوری سنگین در شافتهای نورد و کورهها |
| صنعت سیمان | مقاومت در برابر لرزشها و بارهای ضربهای در آسیاب و میکسرها |
| معدن و استخراج | عملکرد پایدار در محیطهای پر گردوغبار و بارهای ناپایدار |
| تولید برق | تحمل نوسانات حرارتی در ژنراتورها و توربینهای آبی |
| صنعت کاغذ | تطبیق با انحرافات شافت در ماشینآلات تولید کاغذ با سرعت بالا |
| صنعت پتروشیمی | استفاده در پمپها و کمپرسورهایی با فشار کاری بالا |
با توجه به ساختار قدرتمند، طراحی تطبیقپذیر و قابلیت سفارشیسازی از طریق پسوندها، رولبرینگ بشکه ای کویو 24134 ممکن است در کاربردها و صنایع دیگری که در اینجا نام برده نشدهاند نیز مورد استفاده قرار گیرد. در صورتی که تجربهای در زمینههای متفاوت دارید یا با کاربردهای کمتر شناختهشده این بیرینگ آشنایی دارید، خوشحال میشویم نظرات و اطلاعات شما را بشنویم.
