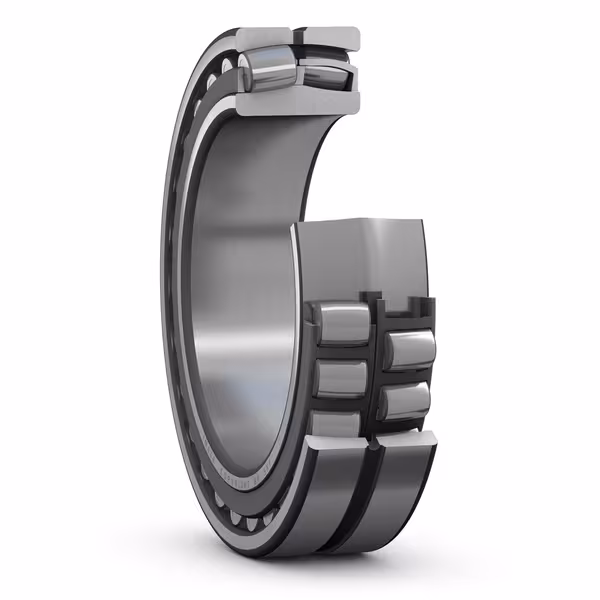

رولبرینگ بشکه ای کویو مدل 24140 یکی از انواع بیرینگهای شعاعی با قابلیت تحمل بار ترکیبی و مناسب برای کاربردهای سنگین صنعتی است. این بیرینگ از نوع رولبرینگ بشکه ای دو ردیفه بوده و طراحی آن به گونهای است که المانهای غلتشی (رولرهای بشکهای) بهصورت متقارن درون قفسهای مستحکم جای گرفتهاند. ساختار داخلی بیرینگ به شکلی تنظیم شده که قابلیت خودتنظیمی داشته و در برابر ناهمراستاییهای زاویهای بین شفت و نشیمنگاه مقاومت بالایی از خود نشان میدهد. بیرینگ 24140 کویو مطابق با استاندارد ابعادی ISO 15 طراحی شده و قطر داخلی آن 200 میلیمتر، قطر خارجی آن 340 میلیمتر و عرض آن 140 میلیمتر است. این بیرینگ در دسته بیرینگهای سری 24000 قرار میگیرد که به دلیل ظرفیت بالای تحمل بار و مقاومت در برابر شرایط ناپایدار، در ماشینآلات سنگین و پرتنش کاربرد فراوان دارند.
از جمله مزیتهای مهم رولبرینگ بشکه ای کویو مدل 24140 میتوان به ظرفیت بالای تحمل بار شعاعی و محوری، پایداری عملکرد در سرعتهای متوسط، و مقاومت در برابر بارهای ضربهای و ارتعاشی اشاره کرد. طراحی کروی مسیر غلتش در رینگ خارجی موجب شده این بیرینگ خاصیت خودتنظیمی داشته باشد و در صورت بروز انحراف زاویهای تا چند درجه، عملکرد آن مختل نشود. این ویژگی بهویژه در کاربردهایی با نصبهای دشوار یا شرایط ناپایدار بسیار مهم است. همچنین، استفاده از مواد با کیفیت بالا در ساخت اجزای بیرینگ و دقت بالا در فرایند تولید توسط شرکت کویو، تضمینکننده دوام، پایداری عملکرد و کاهش نیاز به تعمیرات دورهای در این بیرینگ میباشد.
تحلیل پسوندهای مرتبط
پسوندها در بیرینگها اغلب نشاندهنده ویژگیهای خاص طراحی، نوع قفسه، جنس اجزا، تلرانسها، نوع روانکاری یا نحوه آببندی هستند. در مورد رولبرینگ بشکه ای کویو مدل 24140، وجود پسوندهای مختلف میتواند بیانگر تغییراتی در عملکرد یا تناسب بیشتر با کاربردهای خاص صنعتی باشد. در جدول زیر، تعدادی از پسوندهای رایج و تأثیر آنها بر عملکرد بیرینگ آورده شده است:
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| C3 | لقی داخلی بیشتر از استاندارد معمول | افزایش تحمل گرمایی و امکان چرخش در دورهای بالاتر |
| W33 | شیار روانکاری و سوراخهای روغنکاری در رینگ خارجی | بهبود روانکاری مداوم و افزایش طول عمر بیرینگ |
| K | سوراخ داخلی مخروطی (Tapered bore 1:12) | امکان نصب فیت دقیق با بوشهای مخروطی و تنظیم پیش بار |
| E | طراحی بهینه شده با رولرهای بزرگتر | ظرفیت بار دینامیکی و استاتیکی بالاتر |
| CA | قفسه یکپارچه ماشینکاریشده از جنس برنج + طراحی تقویتشده | استحکام مکانیکی بالا و دوام بیشتر در بارهای شدید |
برای نمونه، پسوند C3 در مواردی کاربرد دارد که بیرینگ تحت دماهای بالا یا سرعت چرخش زیاد قرار دارد و انبساط حرارتی میتواند موجب کاهش لقی داخلی شود. در چنین شرایطی، استفاده از بیرینگ با لقی داخلی بیشتر مانع از ایجاد فشار ناخواسته بر اجزای بیرینگ میشود. همچنین، پسوند W33 معمولاً در ماشینآلاتی با سیستم روانکاری مرکزی یا در شرایط کاری شدید به کار میرود، چرا که قابلیت تزریق روانکار در حین کار را فراهم میکند و از افزایش دمای کاری جلوگیری میکند.
کاربردهای رایج
رولبرینگ بشکه ای کویو مدل 24140 به دلیل ساختار مستحکم، تحمل بالای بار و قابلیت خودتنظیمی، در بسیاری از ماشینآلات سنگین و سیستمهای دینامیکی با شرایط سخت کاری به کار میرود. این بیرینگ به طور خاص در تجهیزاتی که احتمال ناهمراستایی یا بارهای شعاعی و محوری همزمان وجود دارد، مانند شفتهای افقی بزرگ، گیربکسهای صنعتی، توربینهای بادی و ماشینآلات فرآوری مواد معدنی استفاده میشود. مقاومت بالا در برابر ارتعاشات و بارهای ضربهای موجب شده در محیطهایی با ناپایداری زیاد یا بارگذاری متناوب، گزینهای قابلاعتماد باشد. علاوه بر آن، طراحی کروی و توانایی تحمل ناهمراستایی زاویهای، نصب آسانتری را فراهم میکند و از صدمات احتمالی ناشی از ناهماهنگی در نصب جلوگیری میکند.
صنایع استفادهکننده
در این بخش، به صنایع اصلیای اشاره میشود که بیشترین استفاده را از این نوع بیرینگ دارند. دلیل فنی استفاده در هر صنعت، در جدول زیر آمده است:
| صنعت | دلیل استفاده فنی |
|---|---|
| صنعت معدن | تحمل بارهای سنگین و مقاومت در برابر ارتعاشات و شوکهای شدید |
| صنعت فولاد | عملکرد پایدار در دماهای بالا و بارهای پیوسته در نوردگرها و کورهها |
| صنعت سیمان | قابلیت اطمینان بالا در چرخشهای کند ولی پر بار در آسیابها و کورههای دوار |
| صنعت انرژی بادی | مقاومت در برابر تغییرات بار و ناهمراستایی در شفتهای توربین |
| صنعت راهسازی | دوام بالا در ماشینآلاتی که در شرایط سخت جادهای و محیطی کار میکنند |
با توجه به ساختار و ویژگیهای عملکردی بیرینگ 24140 کویو، این محصول ممکن است در صنایع و کاربردهای دیگری که در اینجا به آنها اشاره نشده نیز مورد استفاده قرار گیرد. از کاربران گرامی دعوت میشود تجربیات و اطلاعات خود درباره کاربردهای خاصتر، صنایع کمتر شناختهشده یا پسوندهای دیگری که تاکنون استفاده کردهاند را با ما به اشتراک بگذارند. این اطلاعات میتواند به تکمیل هرچه بهتر دامنه مصرف این بیرینگ در فضای صنعتی کمک کند.
