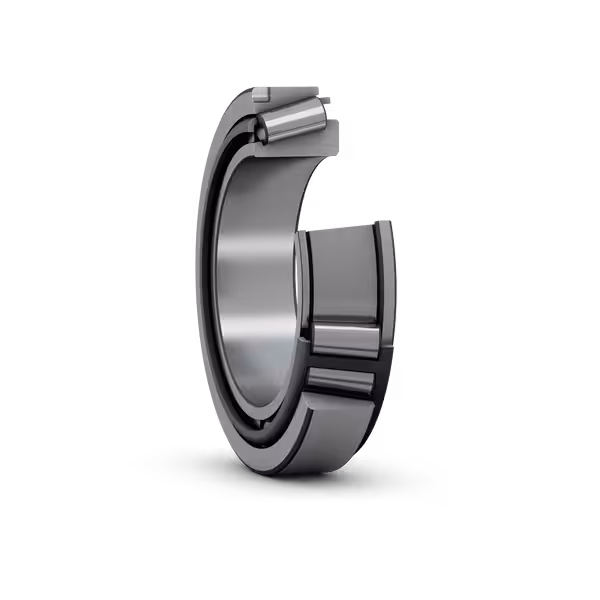

رولبرینگ مخروطی کویو مدل 80176/80217/L4BVE141 یکی از بیرینگهای پرکاربرد در دسته بلبرینگها و رولبرینگهای غلتشی است که به دلیل طراحی ویژه و ساختار دقیق خود، در سیستمهای صنعتی سنگین و پرتنش کاربرد فراوان دارد. این بیرینگ از نوع رولبرینگ مخروطی تک ردیفه است که شامل دو قطعه مجزا به نامهای رینگ داخلی (Cone) با شماره 80176 و رینگ خارجی (Cup) با شماره 80217 میباشد. ساختار مخروطی شکل اجزای غلتشی (رولرها) و سطح نشیمنگاه آنها باعث میشود تا بتواند بارهای ترکیبی شامل بارهای شعاعی و محوری را بهصورت همزمان تحمل کند. این بیرینگ با قطر داخلی حدود 44.45 میلیمتر، قطر خارجی تقریبی 92.075 میلیمتر و عرض کلی حدود 29.317 میلیمتر، در دسته بیرینگهای با اندازه متوسط قرار میگیرد و اغلب در کاربردهای نیمهسنگین تا سنگین مورد استفاده قرار میگیرد. طراحی آن بهگونهای است که علاوه بر مقاومت مکانیکی بالا، امکان روانکاری مؤثر و دفع حرارت مناسب را نیز فراهم میسازد.
رولبرینگ مخروطی کویو مدل 80176/80217/L4BVE141 در رده بیرینگهای صنعتی کلاس L4 قرار میگیرد که بهطور خاص برای کار در شرایط بار بالا و سرعتهای متوسط طراحی شدهاند. این بیرینگ با بهرهگیری از متریال آلیاژی با کیفیت بالا و عملیات حرارتی دقیق، دارای مقاومت سایشی و دوام عملکرد طولانیمدت در محیطهای پرتنش میباشد. وجود هندسه مخروطی در طراحی، علاوه بر توزیع یکنواخت نیرو، باعث کاهش احتمال لغزش یا سایش ناهمگون در عملکرد مستمر میشود. از دیگر مزایای این بیرینگ میتوان به قابلیت مونتاژ و دمونتاژ آسان اجزای آن اشاره کرد که فرآیند نگهداری و جایگزینی در خطوط تولید را تسهیل میکند. طراحی دقیق لقی داخلی و تنظیم پیشبار نیز به افزایش دقت و ثبات در عملکرد سیستمهای متحرک کمک شایانی میکند.
تحلیل پسوندهای مرتبط
برخی بیرینگها دارای پسوندهایی هستند که اطلاعات مهمی درباره نوع آببندی، نوع قفسه، تلورانس، کلاس بار یا ویژگیهای خاص دیگر بیرینگ ارائه میدهند. پسوندها بخشی از شناسه فنی بیرینگ محسوب میشوند و در انتخاب صحیح بیرینگ برای کاربردهای خاص، نقش مهمی ایفا میکنند. جدول زیر به بررسی دقیق پسوندهای موجود در مدل معرفیشده میپردازد:
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| L4 | نشاندهنده کلاس ویژه لقی داخلی با ظرفیت تحمل بار بالا | افزایش تحمل بار و بهبود پایداری در شرایط کاری سنگین |
| B | نوع قفسه فولادی ماشینی یا پرسی بسته به کدگذاری داخلی شرکت کویو | افزایش دوام قفسه و عملکرد مناسب در دما و بار بالا |
| VE141 | شناسه خاص طراحی کارخانه برای ویژگیهای ساختاری یا نوع روانکاری خاص | بهبود عملکرد در شرایط خاص نظیر سرعت بالا یا روانکاری ویژه |
در میان این پسوندها، پسوند L4 و VE141 از اهمیت ویژهای برخوردارند. پسوند L4 اغلب در بیرینگهایی بهکار میرود که برای کاربردهای با بار بالا و دمای متوسط تا بالا طراحی شدهاند و نیاز به لقی داخلی کنترلشده دارند. در مقابل، VE141 معمولاً در سیستمهایی استفاده میشود که نیازمند روانکاری خاص یا شرایط محیطی متفاوت هستند و این پسوند بهمنزله تطبیق بیرینگ با این شرایط خاص در طراحی کارخانه است.
کاربردهای رایج
رولبرینگ مخروطی کویو مدل 80176/80217/L4BVE141 به دلیل ساختار مخروطی، تحمل بالای بارهای شعاعی و محوری، و طراحی فنی دقیق، در سیستمهایی که تحت بارهای ترکیبی و متناوب قرار دارند، بسیار پرکاربرد است. از جمله رایجترین استفادههای این بیرینگ میتوان به سیستمهای محور و دیفرانسیل کامیونها و ماشینآلات راهسازی اشاره کرد، جایی که بارهای شدید در حین حرکت و توقف، نیاز به بیرینگی با استحکام بالا و ثبات عملکرد دارند. همچنین در گیربکسهای صنعتی، یاتاقانبندی چرخهای سنگین و تجهیزات انتقال قدرت که نیازمند انتقال نیرو با دقت بالا هستند، از این مدل بیرینگ استفاده میشود. طراحی مخروطی آن باعث میشود هنگام تنظیم لقی داخلی، بتوان به دقت بالا و جلوگیری از لقی بیش از حد دست یافت که این موضوع در دقت چرخش و جلوگیری از سایش زودرس بسیار مؤثر است.
صنایع استفادهکننده
این بخش با هدف شناسایی صنایعی تدوین شده که بهصورت مستقیم از ویژگیهای فنی این بیرینگ در کاربردهای خود بهره میبرند. در جدول زیر به صورت مشخص به دلایل فنی استفاده از این بیرینگ در هر صنعت اشاره شده است.
| صنعت | دلیل فنی استفاده |
|---|---|
| صنعت خودروسازی سنگین | تحمل بارهای شعاعی و محوری بالا در دیفرانسیل و چرخهای عقب کامیونها |
| صنعت راهسازی و معدن | مقاومت بالا در برابر ضربات و بارهای متناوب در ماشینآلات سنگین |
| صنعت فولاد و نورد | عملکرد پایدار در دماهای بالا و فشارهای زیاد در یاتاقانهای خطوط تولید نورد |
| صنعت نفت و پتروشیمی | قابلیت تحمل بار و دوام در تجهیزات حفاری با شرایط سخت محیطی |
| صنعت حملونقل ریلی | پایداری بالا و دقت چرخش در اکسل و چرخهای قطارهای باری و مسافربری |
این بیرینگ ممکن است بر اساس ویژگیها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که در جدول ذکر نشدهاند نیز مورد استفاده قرار گیرد. در صورتی که شما تجربه یا اطلاعاتی درباره کاربردهای دیگر این بیرینگ دارید، خوشحال میشویم آن را با ما و سایر کاربران به اشتراک بگذارید.
