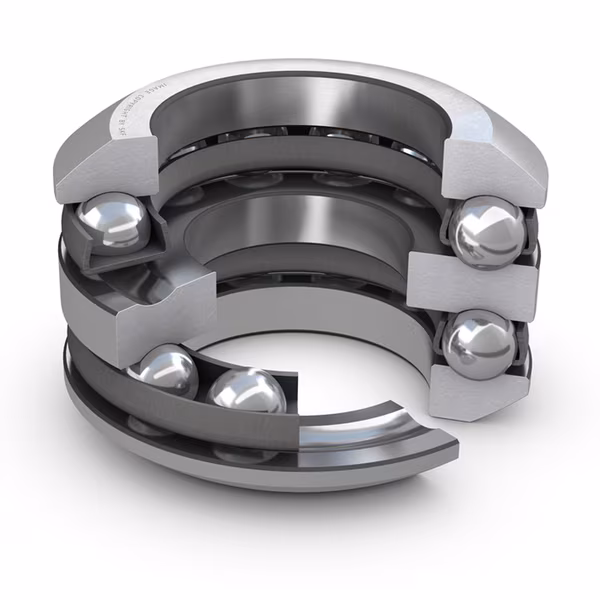

بیرینگ کف گرد کویو 54409 یکی از انواع بیرینگهای کف گرد تکجهته است که بهمنظور پشتیبانی از بارهای محوری در یک جهت طراحی شده است. این بیرینگ از دو واشر (واشر محفظه و واشر شافت) و مجموعهای از ساچمهها تشکیل شده که درون یک قفسه نگهدارنده قرار دارند. طراحی آن به گونهای است که بتواند بارهای محوری را بهصورت مؤثر و با اصطکاک کم منتقل کند. قطر داخلی این بیرینگ برابر با 45 میلیمتر، قطر خارجی آن 100 میلیمتر و عرض کلی آن 39 میلیمتر است. این بیرینگ از نظر دستهبندی صنعتی در رده بیرینگهای کف گرد سری 54400 قرار میگیرد که برای کاربردهای بار محوری بالا و سرعتهای نسبتاً پایین مناسب هستند.
یکی از مزیتهای مهم بیرینگ کویو 54409 قابلیت تحمل بار محوری بالا در کنار ساختار فشرده آن است. استفاده از فولادهای با کیفیت بالا و فرآیندهای دقیق حرارتی در تولید این بیرینگ، موجب افزایش دوام و مقاومت در برابر سایش شده است. طراحی قفسه با ساچمههای دقیق باعث توزیع یکنواخت بار و کاهش اصطکاک میشود. این بیرینگ برای شرایطی که نیاز به دقت عملکرد و انتقال بار محوری یکنواخت دارند بسیار مناسب است. همچنین بهدلیل ساختار ساده و امکان نصب آسان، در بسیاری از تجهیزات صنعتی مورد استفاده قرار میگیرد.
تحلیل پسوندهای مرتبط
در بیرینگهای کف گرد، استفاده از پسوندها برای مشخصکردن ویژگیهای خاص بیرینگ مانند نوع قفسه، جنس قطعات، نحوه آببندی یا طراحی داخلی متداول است. هر یک از این پسوندها میتواند مشخصهای فنی را نمایان کند که بر عملکرد نهایی بیرینگ اثرگذار خواهد بود.
| پسوند | توضیح فنی | تاثیر در عملکرد |
|---|---|---|
| A | طراحی داخلی اصلاحشده | بهبود در توزیع تنش و افزایش عمر کاری |
| M | قفسه ساختهشده از برنج ماشینکاریشده | مقاومت حرارتی و مکانیکی بالاتر، مناسب برای بارهای سنگین |
| J | قفسه فولادی پرسشده | عملکرد اقتصادی، مناسب برای کاربردهای عمومی |
| C3 | لقی داخلی بیشتر از نرمال | مناسب برای شرایط با انبساط حرارتی بالا یا سرعت زیاد |
| ZZ | محافظ فلزی دوطرفه | جلوگیری از ورود ذرات و آلودگی، بدون نیاز به روانکاری مجدد |
| RS | آببند لاستیکی یکطرفه | محافظت بیشتر در برابر گردوغبار و رطوبت |
| NR | شیار خار روی رینگ بیرونی | قابلیت نصب قفل خارجی برای تثبیت موقعیت بیرینگ در محفظه |
به عنوان مثال، پسوند M که نشاندهنده استفاده از قفسه برنجی ماشینکاریشده است، معمولاً در تجهیزات سنگین یا کاربردهایی با بار محوری زیاد استفاده میشود، چراکه این نوع قفسه در برابر تنشهای مکانیکی عملکرد پایدارتری دارد. همچنین پسوند C3 که به معنی لقی داخلی بیشتر از حالت استاندارد است، در سیستمهایی با دمای بالا یا سرعت چرخش زیاد مانند کمپرسورها یا پمپهای صنعتی بهکار میرود.
کاربردهای رایج
بیرینگ کف گرد کویو 54409 بهطور خاص در تجهیزاتی بهکار میرود که بارهای محوری یکجهته بالا دارند و نیاز به انتقال یکنواخت نیرو در راستای محور دارند. از جمله کاربردهای رایج این بیرینگ میتوان به ماشینآلات پرس، جعبهدندههای خاص، محورهای قائم در واحدهای صنعتی و برخی از انواع توربینها اشاره کرد. در این تجهیزات، عملکرد بیرینگ باید در جهت حفظ تعادل بار محوری، جلوگیری از تغییر مکان محوری و کاهش اصطکاک باشد، که بیرینگ کویو 54409 با طراحی خاص خود بهخوبی از عهده این وظایف برمیآید.
یکی از دلایل اصلی استفاده از این بیرینگ در چنین سیستمهایی، دقت بالا در عملکرد محوری و امکان انتقال بارهای محوری بدون درگیر شدن با بار شعاعی است. این ویژگی باعث افزایش عمر مفید قطعات متصل به آن شده و عملکرد کل سیستم را پایدارتر میکند. به همین دلیل، بیرینگهای سری 54400 به انتخابی مطمئن در کاربردهای با بار محوری مشخص تبدیل شدهاند.
صنایع استفادهکننده
این بخش به بررسی صنایعی میپردازد که بیرینگ کف گرد کویو 54409 در آنها کاربرد گستردهای دارد. استفاده از این بیرینگ معمولاً در صنایعی رایج است که نیاز به انتقال بار محوری بالا و عملکرد پایدار در شرایط سرعت متوسط دارند.
| صنعت | دلیل استفاده فنی |
|---|---|
| صنعت فولاد | تحمل بار محوری بالا در محورهای نورد و تجهیزات انتقال نیرو |
| صنعت سیمان | عملکرد قابل اطمینان در شرایط بار سنگین و محیطهای آلوده |
| نیروگاهها | استفاده در پمپها و سیستمهای گردش آب با نیاز به تحمل بار محوری |
| صنعت دریایی | کاربرد در محورهای عمودی پروانهها و سیستمهای انتقال گشتاور |
| ماشینسازی | مناسب برای سیستمهای مکانیکی با بار محوری مشخص و نیاز به دقت عملکرد بالا |
بیرینگ کف گرد کویو 54409 ممکن است بر اساس ویژگیها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که ما نام نبردیم نیز مورد استفاده قرار گیرد. چنانچه تجربهای از کاربرد این بیرینگ در صنایع خاص یا شرایط عملیاتی ویژه دارید، اطلاعات خود را با ما به اشتراک بگذارید.
