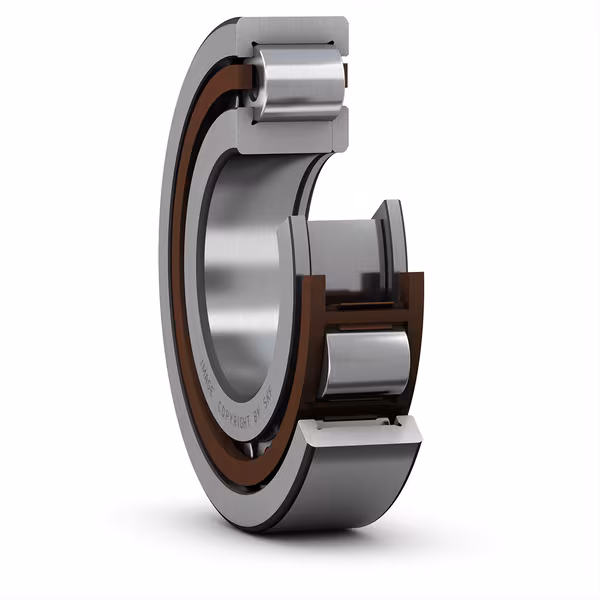

رولبرینگ استوانه ای ناچی مدل 210 یکی از انواع بیرینگ‌های غلتشی صنعتی است که در گروه بیرینگ‌های شعاعی دسته‌بندی می‌شود. طراحی این رولبرینگ بر اساس استانداردهای بین‌المللی بوده و شامل اجزایی مانند رینگ داخلی و خارجی، قفسه نگهدارنده و مجموعه‌ای از رولرهای استوانه‌ای با دقت بالا است. ساختار داخلی آن به‌گونه‌ای طراحی شده که سطح تماس بین رولرها و مسیر غلتش را به حداکثر رسانده و در نتیجه توزیع بار یکنواخت‌تری نسبت به بیرینگ‌های مشابه فراهم می‌آورد. رولبرینگ ناچی 210 دارای قطر داخلی 50 میلی‌متر، قطر خارجی 90 میلی‌متر و عرض کلی 20 میلی‌متر است که این ابعاد مطابق با استانداردهای سری 200 در رولبرینگ‌های استوانه‌ای شعاعی است. این بیرینگ از سری NJ بوده و به دلیل وجود شیارهای هدایت‌کننده روی رینگ داخلی، قابلیت جداسازی آسان را دارد که تسهیل در نصب و نگهداری را به همراه دارد.
این محصول با بهره‌گیری از کیفیت ساخت بالا و استفاده از فولادهای مخصوص سخت‌کاری‌شده، مقاومت بسیار خوبی در برابر تنش‌های مکانیکی، دمای بالا و سرعت‌های دورانی زیاد از خود نشان می‌دهد. از مزایای فنی مهم رولبرینگ ناچی 210 می‌توان به ظرفیت بالای تحمل بارهای شعاعی، عملکرد پایدار در سرعت‌های متوسط تا بالا و همچنین توانایی در حفظ دقت عملکرد در شرایط کاری سخت اشاره کرد. ویژگی‌های فنی این بیرینگ آن را به گزینه‌ای مناسب برای کاربردهایی تبدیل کرده است که نیاز به انتقال روان نیرو، دقت ابعادی بالا و کاهش اصطکاک در طولانی‌مدت دارند. همچنین، ساختار باز آن امکان روانکاری مداوم را فراهم می‌کند و همین امر به افزایش طول عمر کاری آن کمک می‌کند.
تحلیل پسوندهای مرتبط
در رولبرینگ‌های استوانه‌ای ناچی، پسوندهایی به انتهای شماره مدل اضافه می‌شوند تا ویژگی‌های خاصی از بیرینگ را نمایش دهند. این پسوندها نشان‌دهنده تغییراتی در طراحی داخلی، نوع قفسه، شرایط آب‌بندی، کلاس لقی یا دقت هستند. شناخت دقیق این پسوندها به انتخاب صحیح بیرینگ متناسب با کاربرد کمک می‌کند و از بروز مشکلات ناشی از ناسازگاری فنی جلوگیری می‌کند.
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| C3 | لقی داخلی بیشتر از مقدار نرمال | مناسب برای کاربردهایی با انبساط حرارتی یا سرعت بالا |
| E | طراحی بهینه شده با رولرهای بیشتر | ظرفیت باربری بالاتر بدون افزایش ابعاد |
| NJ | رینگ داخلی دارای شیار هدایت رولر، رینگ خارجی بدون لبه داخلی | امکان محوری حرکت یک طرفه شافت، مناسب برای یاتاقان‌گیری انتهای شافت |
| M | قفسه برنجی ماشین‌کاری‌شده | بهبود پایداری در سرعت بالا و مقاومت در برابر سایش |
| N | رینگ خارجی دارای شیار هدایت رولر، رینگ داخلی بدون لبه | آزادی حرکت محوری در یک جهت معکوس نسبت به نوع NJ |
دو پسوند پرکاربرد و مهم در این مدل عبارت‌اند از:
- NJ: این پسوند نشان‌دهنده قابلیت جداسازی رینگ داخلی از رینگ خارجی است و در کاربردهایی که نیاز به نصب یا جداسازی آسان دارند، مثل گیربکس‌های صنعتی، بسیار مفید است.
- C3: این لقی بیشتر از مقدار استاندارد است و برای مواردی که دمای کاری بالاست یا شافت دچار انبساط حرارتی می‌شود، مانند موتورها یا پمپ‌های صنعتی، به کار می‌رود.
کاربردهای رایج
رولبرینگ استوانه ای ناچی مدل 210 به دلیل ویژگی‌های فنی و طراحی دقیق، در مجموعه‌ای از ماشین‌آلات صنعتی که بار شعاعی زیاد و سرعت عملکرد بالا دارند، استفاده می‌شود. از جمله کاربردهای اصلی آن می‌توان به گیربکس‌های صنعتی، موتورهای الکتریکی، کمپرسورها، پمپ‌های فشار قوی و ماشین‌ابزارها اشاره کرد. در این سیستم‌ها، نیاز به یاتاقانی وجود دارد که علاوه بر تحمل بارهای بالا، کمترین میزان اصطکاک را در حین چرخش داشته باشد.
یکی از دلایل اصلی استفاده از این بیرینگ در چنین تجهیزات صنعتی، قابلیت تحمل بار شعاعی سنگین در کنار پایداری عملکرد در شرایط متغیر دمایی و مکانیکی است. همچنین، وجود رولرهای استوانه‌ای باعث می‌شود تا تماس خطی به‌جای تماس نقطه‌ای بین اجزا برقرار شود که این موضوع نقش مهمی در کاهش تمرکز تنش و افزایش عمر کاری بیرینگ دارد. طراحی باز و قابلیت روانکاری مداوم، باعث بهبود عملکرد در سیستم‌هایی می‌شود که به روانکاری منظم و مستمر نیاز دارند.
صنایع استفاده‌کننده
در بسیاری از صنایع سنگین و نیمه‌سنگین که با بارهای بالا و نیاز به انتقال دقیق نیرو مواجه هستند، استفاده از رولبرینگ استوانه ای ناچی مدل 210 رایج است. این بیرینگ به دلیل کیفیت ساخت، توانایی عملکرد مداوم در شرایط سخت و قابلیت جداسازی، گزینه‌ای ایده‌آل برای بسیاری از خطوط تولید و ماشین‌آلات صنعتی به شمار می‌رود.
| صنعت | دلیل فنی استفاده |
|---|---|
| خودروسازی | دقت بالا و تحمل بارهای دینامیکی در گیربکس و دیفرانسیل |
| ماشین‌ابزار | توان تحمل بارهای شعاعی بالا و حفظ دقت در حرکت‌های دورانی |
| فولاد و فلزات | مقاومت در برابر دمای بالا و بارهای شدید در خطوط نورد |
| تولید انرژی | عملکرد پایدار در توربین‌ها و ژنراتورها با سرعت بالا |
| صنایع نفت و گاز | تحمل شرایط محیطی سخت و فشارهای بالا در پمپ‌ها و کمپرسورها |
با توجه به ویژگی‌های فنی متنوع و امکان استفاده از پسوندهای مختلف، این بیرینگ ممکن است بر اساس نیازهای خاص هر صنعت، در کاربردهایی فراتر از موارد ذکرشده نیز مورد استفاده قرار گیرد. اگر شما تجربه استفاده از این بیرینگ در کاربردهای دیگر دارید یا با نسخه‌های خاص آن آشنا هستید، لطفاً اطلاعات خود را با ما و دیگر کاربران به اشتراک بگذارید.
