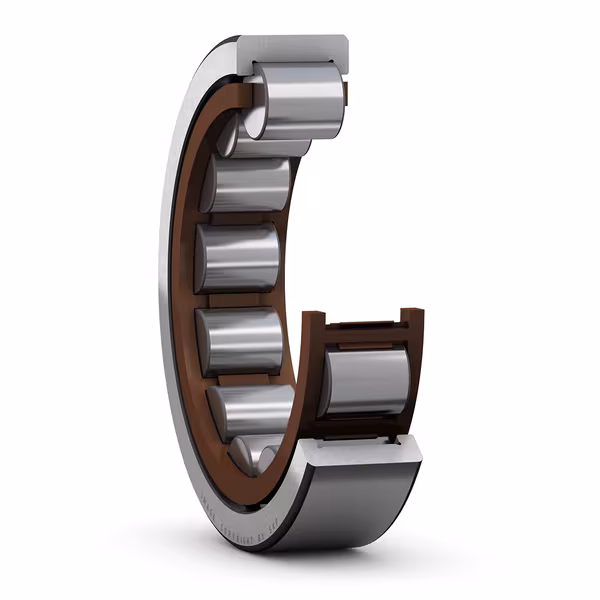

رولبرینگ استوانه ای ناچی مدل 220 یکی از بیرینگ های شعاعی صنعتی پرکاربرد و با طراحی دقیق مهندسی است. این بیرینگ از نوع رولبرینگ های استوانه ای تک ردیفه است که برای تحمل بارهای شعاعی بالا با حداقل مقاومت در برابر اصطکاک طراحی شده است. ساختار این رولبرینگ به گونه ای است که شامل اجزای داخلی و خارجی به شکل استوانه، ساچمه های غلتشی استوانه ای شکل و قفسه ای مقاوم جهت نگهداری و نظم‌دهی غلطک‌ها می‌باشد. شماره 220 بیانگر مشخصات ابعادی بیرینگ بر اساس استاندارد ISO است که نشان‌دهنده قطر داخلی 100 میلی‌متر، قطر خارجی 180 میلی‌متر و عرض 34 میلی‌متر است. این بیرینگ در دسته بیرینگ های صنعتی عمومی و کاربردی قرار می‌گیرد که اغلب برای شرایط کاری با سرعت متوسط و بارهای سنگین شعاعی مناسب هستند.
از نظر عملکرد، رولبرینگ استوانه ای ناچی 220 دارای دقت ساخت بالا، قابلیت تحمل بار شعاعی زیاد و نصب آسان است. طراحی داخلی آن به گونه ای انجام شده که تماس خطی بین غلتک و مسیر غلتش را تضمین می‌کند و در نتیجه توزیع بار به صورت یکنواخت انجام می‌شود. این ویژگی باعث کاهش تمرکز تنش و افزایش طول عمر کاری بیرینگ می‌شود. از دیگر مزایای این بیرینگ می‌توان به قابلیت تعویض و مونتاژ سریع، مقاومت بالا در برابر شوک‌های مکانیکی و پایداری حرارتی مناسب اشاره کرد. همچنین قفسه مقاوم آن از جنس فولاد یا برنج تقویت شده، تضمین کننده عملکرد مطمئن و کاهش میزان لرزش در حین کار است.
تحلیل پسوندهای مرتبط
برخی از مدل‌های رولبرینگ استوانه ای ناچی 220 دارای پسوندهایی هستند که بیانگر ویژگی‌های خاصی در طراحی، نوع قفسه، نوع آب‌بندی یا دقت ساخت می‌باشند. شناخت این پسوندها برای انتخاب صحیح بیرینگ متناسب با شرایط کاری اهمیت بالایی دارد.
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| E | طراحی تقویت‌شده با ظرفیت بار شعاعی بیشتر | افزایش تحمل بار و عمر مفید در کاربردهای سنگین |
| C3 | لقی داخلی بیشتر از حد استاندارد | مناسب برای دماهای بالا یا سرعت‌های بالا، جلوگیری از گیرپاژ |
| N | شیار حلقه بیرونی برای خار نگهدارنده | امکان نصب آسان‌تر و فیکس کردن دقیق بیرینگ در محفظه |
| W33 | وجود شیار روانکاری و سوراخ‌های تزریق روغن | بهبود روانکاری در حین کار و افزایش طول عمر کاری |
| P5 | دقت ساخت بالا طبق کلاس P5 | مناسب برای کاربردهای با سرعت بالا یا نیاز به دقت بالا در عملکرد |
| M | قفسه برنجی ماشین‌کاری‌شده | افزایش استحکام قفسه، پایداری بیشتر در دمای بالا |
به عنوان مثال، پسوند C3 در شرایطی به کار می‌رود که حرارت بالا یا انبساط حرارتی موجب افزایش لقی داخلی شود؛ مانند موتورهای الکتریکی پرسرعت یا ماشین‌آلات فرآیندگرمایی. همچنین بیرینگ با پسوند E معمولاً در گیربکس‌ها یا ماشین‌آلات سنگین صنعتی به‌کار می‌رود که به ظرفیت بار شعاعی بالاتری نیاز دارند.
کاربردهای رایج
رولبرینگ استوانه ای ناچی 220 معمولاً در ماشین‌آلاتی مورد استفاده قرار می‌گیرد که با بارهای شعاعی زیاد و سرعت‌های عملیاتی متوسط سروکار دارند. این بیرینگ به دلیل طراحی خطی تماس بین غلتک و مسیر غلتش، قادر به توزیع یکنواخت تنش و جلوگیری از تمرکز آن است که این ویژگی در عملکرد روان تجهیزات تاثیرگذار است. در موتورهای الکتریکی صنعتی، این بیرینگ نقش کلیدی در تحمل بار شعاعی شافت و ایجاد حرکت پایدار ایفا می‌کند. همچنین در کمپرسورها، پمپ‌ها و گیربکس‌ها به دلیل پایداری حرارتی مناسب و قابلیت کارکرد مداوم تحت فشار زیاد، کاربرد فراوان دارد.
در ماشین‌آلات سنگین مانند نوار نقاله‌های معدنی، دستگاه‌های نورد، پرس‌های صنعتی و تجهیزات حمل‌ونقل مکانیکی نیز از این بیرینگ استفاده می‌شود. دلیل اصلی استفاده از آن در این حوزه‌ها، توانایی تحمل ضربه‌های مکانیکی، قابلیت نصب آسان و نگهداری کم است. این بیرینگ برای مواقعی که فضای شعاعی کافی وجود دارد و نیاز به دقت ساخت متوسط تا بالا احساس می‌شود، انتخاب مناسبی است.
صنایع استفاده‌کننده
این بخش مشخص می‌کند که کدام صنایع به‌طور معمول از رولبرینگ استوانه ای ناچی 220 بهره می‌برند و دلایل فنی آن چیست. این موضوع به کاربران کمک می‌کند تا با توجه به نوع صنعت خود، انتخاب بهینه‌تری داشته باشند.
| صنعت | دلیل فنی استفاده |
|---|---|
| صنعت فولاد و نورد | تحمل بارهای شعاعی بالا در دمای زیاد و شرایط ناپایدار |
| صنعت خودرو | استفاده در گیربکس‌ها و دیفرانسیل به دلیل دقت مناسب و تحمل فشار |
| صنعت معدنی | مقاومت در برابر ضربه و بارگذاری‌های سنگین در نوار نقاله و تجهیزات حفاری |
| نیروگاه‌ها | قابلیت عملکرد مداوم و مطمئن در توربین‌ها و ژنراتورها |
| تولید سیمان | پایداری در محیط‌های آلوده و تحمل بارهای سنگین |
| ماشین‌سازی صنعتی | استفاده در ماشین‌آلات عمومی به‌دلیل نصب ساده و طول عمر بالا |
رولبرینگ استوانه ای ناچی 220 با توجه به طراحی دقیق، ظرفیت باربری بالا و سازگاری با شرایط کاری مختلف، در بسیاری از صنایع به عنوان یک بیرینگ قابل اعتماد شناخته می‌شود. این بیرینگ ممکن است بر اساس ویژگی‌ها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که ما نام نبردیم نیز مورد استفاده قرار گیرد. اگر تجربه‌ای از کاربردهای خاص یا صنایع کمتر شناخته‌شده با این بیرینگ دارید، آن را با ما به اشتراک بگذارید.
