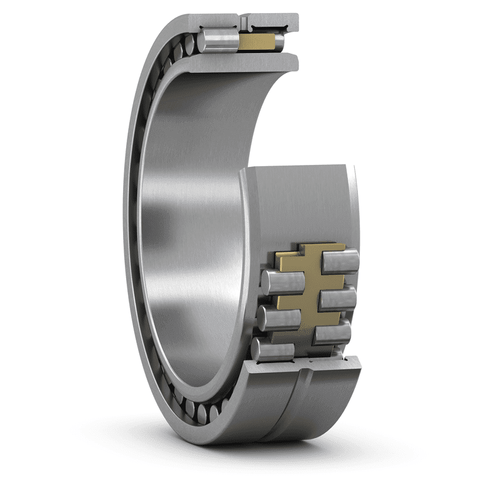

رولبرینگ استوانه ای ناچی مدل 316739 یک بیرینگ صنعتی با طراحی دقیق و ساختار فنی ویژه است که در دسته بیرینگ های شعاعی غلتشی قرار می گیرد. این بیرینگ از نوع رولبرینگ با غلتک های استوانه ای بوده و قابلیت تحمل بارهای شعاعی سنگین را دارد. طراحی داخلی این بیرینگ شامل قفسه دقیق، رینگ های داخلی و خارجی سخت‌کاری‌شده و رولرهای استوانه‌ای با دقت بالا است که باعث می‌شود میزان اصطکاک در آن به حداقل برسد. مدل 316739 بر اساس استانداردهای بین المللی طراحی شده و دارای ابعاد دقیق با قطر داخلی 395 میلی متر، قطر خارجی 540 میلی متر و عرض کلی 65 میلی متر است. ساختار این بیرینگ به گونه‌ای است که در آن تماس خطی بین سطوح غلتشی ایجاد می‌شود و این ویژگی باعث افزایش پایداری عملکرد در دورهای بالا و شرایط بارگذاری مداوم می‌گردد.
این بیرینگ در رده بیرینگ های سری سنگین شرکت ناچی قرار دارد که برای کاربردهای صنعتی با بار شعاعی بالا طراحی شده‌اند. به‌دلیل دقت ساخت بالا، طراحی مقاوم در برابر تنش، ظرفیت باربری زیاد و مقاومت بالا در برابر تغییر شکل، رولبرینگ استوانه ای ناچی مدل 316739 انتخابی مناسب برای تجهیزات حساس و سنگین به شمار می‌آید. عملکرد حرارتی مناسب، قابلیت تعویض آسان، دوام بالا و قابلیت عملکرد در شرایط روانکاری متغیر از دیگر مزایای این بیرینگ هستند. همچنین طراحی بدون شیار داخلی باعث کاهش میزان سایش و افزایش طول عمر مؤثر بیرینگ می‌شود.
تحلیل پسوندهای مرتبط
بیرینگ‌های ناچی معمولاً با پسوندهایی عرضه می‌شوند که بیانگر ویژگی‌های خاص در طراحی یا عملکرد آن‌ها هستند. این پسوندها در واقع اطلاعاتی در مورد نوع قفسه، جنس مواد، دقت ساخت یا سایر اصلاحات فنی ارائه می‌دهند و انتخاب صحیح آن‌ها می‌تواند تأثیر مستقیمی بر طول عمر، ظرفیت باربری و کارایی بیرینگ داشته باشد.
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| C3 | تلرانس شعاعی داخلی بیشتر از استاندارد | مناسب برای کاربردهایی با افزایش دمای بالا یا سرعت زیاد |
| P5 | کلاس دقت بالا طبق استاندارد ISO | دقت چرخش بالا، مناسب برای ماشین‌آلات دقیق |
| E | ظرفیت باربری بهبود یافته با طراحی بهینه شده رولرها | افزایش مقاومت در برابر بارهای سنگین |
| M | قفسه فولادی ماشین‌کاری‌شده | افزایش پایداری مکانیکی و مقاومت در برابر ضربه |
| TVP | قفسه پلی‌آمیدی تقویت‌شده با فیبر شیشه | کاهش وزن، عملکرد بهتر در سرعت‌های بالا |
| N | شیار حلقوی برای خار نگهدارنده | امکان نصب آسان‌تر در موقعیت محوری خاص |
| NR | شیار حلقوی به‌همراه خار نگهدارنده | تثبیت بیرینگ در محل محوری در کاربردهای خاص |
به‌عنوان نمونه، پسوند C3 در مواقعی استفاده می‌شود که بیرینگ در معرض افزایش دمای ناشی از سرعت بالا یا بار مداوم قرار دارد، چرا که تلرانس بیشتر باعث جلوگیری از انبساط بیش از حد و گیرپاژ می‌شود. همچنین، بیرینگ‌هایی با پسوند P5 برای دستگاه‌های با دقت بالا مثل ابزارهای ماشین‌کاری CNC انتخاب مناسبی هستند، چرا که کلاس دقت بالا باعث کاهش ارتعاش و بهبود دقت موقعیت‌دهی می‌شود.
کاربردهای رایج
رولبرینگ استوانه ای ناچی مدل 316739 به‌طور گسترده‌ای در ماشین‌آلات صنعتی سنگین مانند پرس‌های هیدرولیکی، توربین‌های بخار، موتورهای صنعتی، کمپرسورها و گیربکس‌های بزرگ استفاده می‌شود. دلیل اصلی این کاربرد گسترده، قابلیت بالای تحمل بارهای شعاعی سنگین و مقاومت در برابر سایش در شرایط کاری دشوار است. ساختار استوانه‌ای رولرها باعث می‌شود تماس خطی ایجاد شده بین سطوح غلتشی، پخش یکنواخت بار را تضمین کند و از بروز نقاط تمرکز تنش جلوگیری شود.
این نوع بیرینگ به‌ویژه در شرایطی که حرکت با دور بالا و بارگذاری یکنواخت یا متناوب وجود دارد، عملکردی پایدار ارائه می‌دهد. ویژگی‌هایی مثل عدم وجود تماس محوری، ظرفیت بالای انتقال بار، تحمل تغییرات حرارتی و روانکاری آسان، آن را برای استفاده در سیستم‌هایی که پایداری و دوام مکانیکی حیاتی هستند، به گزینه‌ای قابل‌اعتماد تبدیل کرده است.
صنایع استفاده‌کننده
رولبرینگ استوانه ای ناچی مدل 316739 به دلیل ویژگی‌های فنی منحصربه‌فرد خود، در صنایع مختلف با شرایط کاری سنگین مورد استفاده قرار می‌گیرد. این بیرینگ به‌ویژه در صنایعی که بارگذاری شدید، ارتعاش مداوم یا دمای عملیاتی بالا وجود دارد، انتخابی مناسب است.
| صنعت | دلیل فنی استفاده |
|---|---|
| فولاد و ذوب فلزات | مقاومت بالا در برابر دما و بار شعاعی سنگین |
| صنایع سیمان | دوام در برابر آلودگی، گرد و غبار و بارگذاری مداوم |
| نیروگاه‌های حرارتی | تحمل دمای بالا و پایداری عملکرد در سرعت‌های بالا |
| صنایع معدنی | طراحی مقاوم در برابر ضربه، بارهای سنگین و شرایط محیطی سخت |
| تولید تجهیزات راه‌سازی | قابلیت اطمینان بالا در برابر لرزش و بارگذاری متغیر |
| حمل‌ونقل ریلی | دقت بالا، عمر طولانی و مقاومت در برابر سایش مداوم |
| صنایع ماشین‌سازی سنگین | دقت ساخت و ظرفیت باربری مناسب برای ماشین‌آلات دقیق |
این بیرینگ ممکن است بر اساس ویژگی‌ها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که ما نام نبردیم نیز مورد استفاده قرار گیرد. چنانچه تجربه‌ای در زمینه کاربرد این بیرینگ در حوزه‌های خاص یا کمتر شناخته‌شده دارید، می‌توانید با اشتراک‌گذاری آن، به توسعه شناخت و تبادل اطلاعات فنی در این زمینه کمک کنید.
