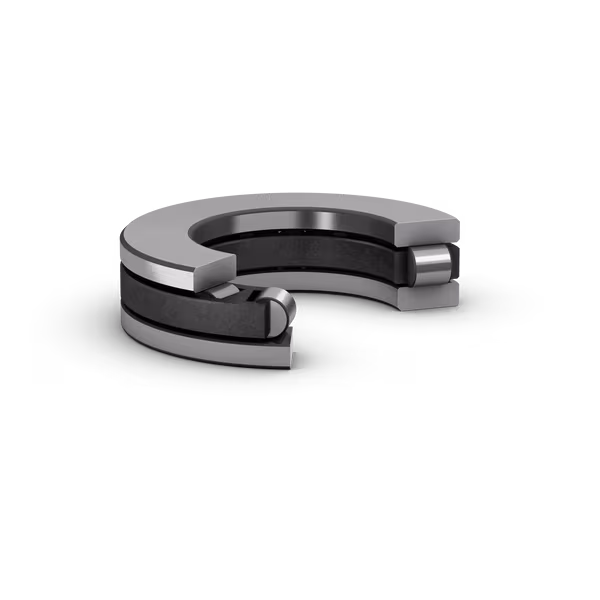

رولبرینگ استوانه ای ناچی مدل 81220 یکی از انواع بیرینگ های کف‌گرد با طراحی استوانه ای است که برای تحمل بارهای محوری سنگین طراحی شده است. این بیرینگ در گروه رولبرینگ های کف‌گرد تک ردیفه قرار می‌گیرد و ساختار آن شامل یک واشر شفت، یک واشر نشیمن و مجموعه‌ای از رولرهای استوانه‌ای هدایت‌شده توسط قفسه‌ای دقیق است. ابعاد استاندارد این بیرینگ بر اساس استاندارد ISO 104 با قطر داخلی 100 میلی‌متر، قطر خارجی 150 میلی‌متر و ضخامت 38 میلی‌متر تعیین شده و عمدتاً در دسته بیرینگ‌های سنگین صنعتی جای می‌گیرد. جنس اجزای تشکیل‌دهنده این بیرینگ از فولاد بلبرینگی سخت‌کاری‌شده با کیفیت بالا بوده و طراحی آن به‌گونه‌ای است که توزیع یکنواخت بار و کاهش اصطکاک در عملکردهای محوری تضمین می‌شود.
رولبرینگ استوانه ای ناچی 81220 به دلیل طراحی خاص و بهره‌مندی از رولرهای استوانه‌ای با تماس خطی، ظرفیت باربری محوری بسیار بالایی دارد و در عین حال، اصطکاک کمتری نسبت به سایر بیرینگ‌های مشابه تولید می‌کند. قفسه راهنما موجب هدایت دقیق رولرها شده و عملکرد یکنواخت و بدون لرزش را در سرعت‌های متوسط تا بالا فراهم می‌سازد. این بیرینگ به‌طور ویژه برای کاربردهایی طراحی شده که در آن‌ها بارهای محوری سنگین در یک جهت اعمال می‌شوند و فضای شعاعی محدود است. عملکرد پایدار در بارگذاری ثابت، مقاومت بالا در برابر سایش و پایداری ابعادی در شرایط عملیاتی متغیر از جمله ویژگی‌های کلیدی این بیرینگ است که آن را به انتخابی مناسب برای بسیاری از کاربردهای مهندسی سنگین تبدیل کرده است.
تحلیل پسوندهای مرتبط
برخی از بیرینگ‌های ناچی بسته به نوع کاربرد یا شرایط عملکردی خاص با پسوندهای فنی مشخص عرضه می‌شوند. این پسوندها اطلاعات دقیقی در مورد نوع قفسه، نوع آب‌بندی، نوع دقت، بازی شعاعی و یا ویژگی‌های خاص مواد تشکیل‌دهنده بیرینگ ارائه می‌دهند. در جدول زیر مهم‌ترین پسوندهای مرتبط با این سری بیرینگ‌ها همراه با توضیح فنی و اثر آن‌ها در عملکرد آورده شده است:
| پسوند | توضیح فنی | تاثیر در عملکرد |
|---|---|---|
| M | قفسه ساخته‌شده از فولاد پرس‌کاری‌شده | افزایش استحکام قفسه و مناسب برای بارهای بالا |
| TN | قفسه پلیمری از جنس پلی‌آمید تقویت‌شده | کاهش وزن، عملکرد روان‌تر و اصطکاک کمتر |
| C3 | لقی داخلی بیشتر از استاندارد معمول | مناسب برای دماهای بالا یا سرعت‌های زیاد |
| P5 | دقت ابعادی و هندسی بالا بر اساس استاندارد ISO | عملکرد دقیق‌تر در سرعت‌های بالا و بارگذاری حساس |
| E | طراحی بهینه‌شده با تعداد رولر بیشتر | ظرفیت باربری بیشتر نسبت به طراحی پایه |
از میان این پسوندها، دو مورد پرکاربرد عبارتند از:
- C3: در کاربردهایی که دمای عملکرد بالا است یا چرخش با سرعت زیاد انجام می‌شود، مانند پمپ‌های صنعتی یا کمپرسورهای توربینی، استفاده از بیرینگ با لقی C3 باعث می‌شود از قفل‌شدگی ناشی از انبساط حرارتی جلوگیری شود.
- E: در تجهیزات سنگین مانند پرس‌های صنعتی یا گیربکس‌های بزرگ، به‌دلیل نیاز به تحمل بارهای محوری بیشتر، نسخه دارای پسوند E با تعداد رولر بیشتر انتخاب می‌شود تا ظرفیت باربری افزایش یابد.
کاربردهای رایج
رولبرینگ استوانه ای ناچی 81220 به دلیل ویژگی‌های ساختاری خاص، معمولاً در سیستم‌هایی به‌کار می‌رود که بارهای محوری شدید در یک جهت وارد می‌شود و فضای شعاعی محدودی وجود دارد. این بیرینگ در مجموعه‌هایی مانند جعبه‌دنده‌های سنگین، اکسترودرهای صنعتی، میزهای گردان ماشین‌آلات CNC، پمپ‌های پیستونی فشار بالا و تجهیزات انتقال قدرت مشاهده می‌شود. علت استفاده گسترده آن در چنین سیستم‌هایی، ظرفیت بالای تحمل بار محوری در کنار اصطکاک کم و استحکام بالا است که باعث عملکرد پایدار در شرایط بارگذاری مداوم می‌شود. همچنین طراحی دقیق رولرها و قفسه موجب شده تا این بیرینگ در سرعت‌های عملیاتی متوسط نیز بدون لرزش و سایش غیرعادی عمل کند.
صنایع استفاده‌کننده
بیرینگ‌های کف‌گرد استوانه‌ای مانند مدل 81220 ناچی در طیف وسیعی از صنایع استفاده می‌شوند که در آن‌ها انتقال بار محوری بالا با دقت و دوام طولانی‌مدت اهمیت دارد. در جدول زیر مهم‌ترین این صنایع همراه با دلایل فنی استفاده از این بیرینگ آورده شده است:
| صنعت | دلیل فنی استفاده |
|---|---|
| صنعت فولاد | تحمل بارهای محوری سنگین در نوردهای پیوسته |
| صنعت سیمان | استفاده در آسیاب‌ها و تجهیزات انتقال مواد تحت بار محوری بالا |
| صنایع نفت و گاز | کاربرد در پمپ‌های فشار قوی و تجهیزات حفاری با نیاز به دقت بالا |
| صنعت ماشین‌سازی | به‌کارگیری در میزهای گردان و تجهیزات با بار محوری یک‌طرفه |
| صنایع پتروشیمی | نیاز به بیرینگ‌های مقاوم در برابر حرارت و فشار در تجهیزات فرآیندی |
این بیرینگ ممکن است بر اساس ویژگی‌ها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که ما نام نبردیم نیز مورد استفاده قرار گیرد. چنانچه در صنایع خاصی با این بیرینگ مواجه شده‌اید یا تجربه‌ای از کاربرد آن در سیستم‌های کمتر شناخته‌شده دارید، می‌توانید با اشتراک‌گذاری آن، به تکمیل این فهرست کمک کنید.
