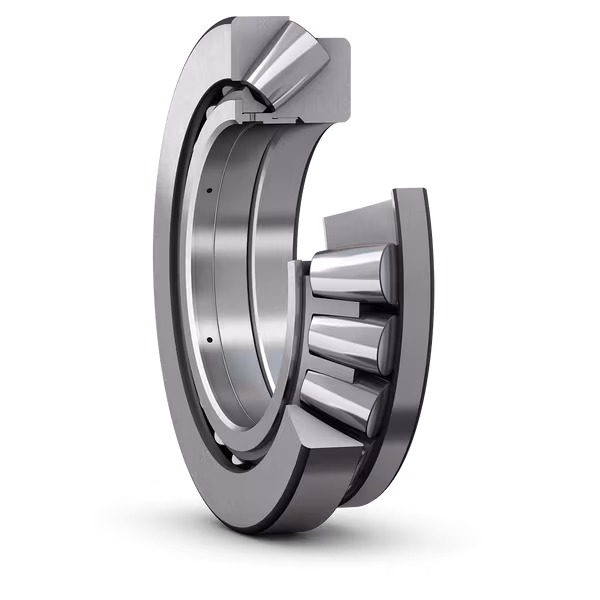

رولبرینگ بشکه ای کف گرد ناچی مدل 294/800، یک نوع بیرینگ صنعتی با طراحی تخصصی برای تحمل بارهای محوری بسیار سنگین در کنار توانایی محدود در جذب نوسانات شعاعی است. این بیرینگ از نوع رولبرینگهای کف گرد بشکهای محسوب میشود که طراحی آن شامل مجموعهای از رولرهای بشکهای شکل با توزیع متقارن در یک مسیر منحنی و کروی است. این ساختار باعث میشود نیروهای محوری در راستای محور شفت به طور کامل جذب شده و در عین حال، با تنظیم خودکار موقعیت رولرها نسبت به کاسه، تطابق خوبی با ناهماهنگیهای زاویهای ایجاد شود. مدل 294/800 دارای قطر داخلی 800 میلیمتر، قطر خارجی 1360 میلیمتر و عرض کلی 335 میلیمتر است که آن را در رده بیرینگهای فوقسنگین طبقهبندی میکند. این بیرینگ تحت استاندارد DIN ISO 104 و دستهبندی سری 294 طراحی شده و عمدتاً در کاربردهای صنعتی سنگین مورد استفاده قرار میگیرد.
از نظر عملکردی، رولبرینگ بشکه ای کف گرد ناچی مدل 294/800 دارای مزایایی همچون ظرفیت باربری محوری بسیار بالا، مقاومت در برابر بارهای ضربهای، طول عمر بالا در شرایط روانکاری مناسب، و توانایی کارکرد در محیطهایی با ناهماهنگیهای جزئی در نصب است. طراحی کروی کاسه نشیمن و رولرهای بشکهای، عملکرد پایدار و روان در برابر بارهای نوسانی را تضمین میکند. این بیرینگ به طور خاص برای تجهیزاتی طراحی شده که در آنها فشار محوری پیوسته و سنگین وجود دارد، و به دلیل استفاده از مواد با کیفیت بالا و فناوری دقیق شرکت ناچی، در صنایع حیاتی مانند فولاد، معادن و انرژی قابل اعتماد است.
تحلیل پسوندهای مرتبط
برخی از بیرینگهای ناچی دارای پسوندهایی هستند که تغییراتی در ویژگیهای فنی، عملکردی یا شرایط نصب بیرینگ ایجاد میکنند. این پسوندها معمولاً در انتهای شماره مدل محصول درج میشوند و برای مهندسان طراح یا کاربران صنعتی اهمیت زیادی دارند، زیرا میتوانند بیانگر نوع قفسه، جنس متریال، دقت ساخت یا نوع روانکاری باشند.
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| EX1 | طراحی ویژه رولرها با افزایش تحمل بار | افزایش ظرفیت باربری و طول عمر در شرایط سخت |
| C3 | لقی داخلی بیشتر از نرمال | مناسب برای شرایط حرارتی یا سرعت بالا |
| W33 | شیار روغن و سوراخ روانکاری | بهبود روانکاری در کاربردهای سنگین و پیوسته |
| E | طراحی بهینه رولر و قفسه برای افزایش باربری | افزایش ظرفیت دینامیکی و استاتیکی بیرینگ |
| P5 | دقت بالا طبق استاندارد ISO | مناسب برای تجهیزات با نیاز به دقت عملکرد بالا |
دو مورد از رایجترین و پرکاربردترین پسوندها برای این بیرینگ عبارتند از:
- W33: این پسوند به معنی وجود شیار روغن و سوراخهای روانکاری بر روی حلقه بیرونی است. در کاربردهایی که نیاز به روانکاری مداوم یا سرویسهای طولانیمدت وجود دارد، این نوع بیرینگ با قابلیت روانکاری خارجی باعث کاهش سایش و افزایش طول عمر مفید میشود.
- C3: بیرینگهای دارای این پسوند دارای لقی داخلی بیشتر از مقدار نرمال هستند و برای ماشینآلاتی که تحت دمای بالا یا نوسانات دمایی شدید کار میکنند، مناسبتر هستند؛ زیرا از گیرپاژ در اثر انبساط حرارتی جلوگیری میکنند.
کاربردهای رایج
رولبرینگ بشکه ای کف گرد ناچی مدل 294/800 به طور معمول در تجهیزاتی به کار میرود که تحت بار محوری بالا و شرایط کاری سخت قرار دارند. از جمله این تجهیزات میتوان به پرسهای صنعتی، توربینهای آبی، گیربکسهای بزرگ، ماشینآلات نورد فلزات و درامهای سنگین اشاره کرد. دلیل اصلی استفاده از این نوع بیرینگ در چنین سیستمهایی، توانایی بالای آن در جذب بارهای محوری شدید و ایجاد تنظیم خودکار زاویه رولرها در صورت انحراف محور است. همچنین، استفاده از متریال مقاوم و ساختار کروی آن باعث میشود در مقابل بارهای ضربهای و ناپایداریهای سازهای عملکردی پایدار ارائه دهد.
در ماشینآلاتی مانند آسیابهای بزرگ یا دستگاههای انتقال نیرو در صنعت فولاد، وجود بارهای متغیر و نوسانی همزمان با بارهای محوری بالا امری رایج است که این بیرینگ با طراحی خاص خود به خوبی با چنین شرایطی سازگار میشود. علاوه بر آن، در تجهیزاتی که روانکاری مستمر از اهمیت زیادی برخوردار است، مدلهایی با پسوند W33 برای حفظ پایداری عملکرد و کاهش اصطکاک بهکار گرفته میشوند.
صنایع استفادهکننده
این بخش مشخص میکند که کدام صنایع به صورت گسترده از رولبرینگ بشکه ای کف گرد ناچی مدل 294/800 استفاده میکنند و دلایل فنی این انتخاب چیست. جدول زیر مروری است بر مهمترین این صنایع و دلایل استفاده از این بیرینگ در هرکدام.
| صنعت | دلیل فنی استفاده |
|---|---|
| فولاد و متالورژی | توانایی تحمل بار محوری سنگین در ماشینآلات نورد و کورهها |
| نیروگاههای آبی | مناسب برای تحمل نیروهای محوری توربینهای عمودی با فشار بالا |
| صنایع معدنی | مقاومت بالا در برابر بارهای ضربهای و روانکاری مطمئن در سنگشکنها |
| سیمان | عملکرد پایدار در درامهای سنگین و آسیابهای دوار |
| صنایع کشتیسازی | جذب مؤثر نیروهای محوری در محورهای محرک بزرگ و خطوط انتقال قدرت |
با توجه به تنوع پسوندها، قابلیتهای مهندسی بالا و طراحی خاص رولبرینگ بشکه ای کف گرد ناچی مدل 294/800، ممکن است این بیرینگ در بسیاری از صنایع دیگر نیز کاربرد داشته باشد که در اینجا به آنها اشاره نشده است. از کاربران فنی و مهندسان دعوت میشود تجربههای خود را درباره کاربردهای کمتر شناختهشده یا پسوندهای خاص این بیرینگ با ما در میان بگذارند.
