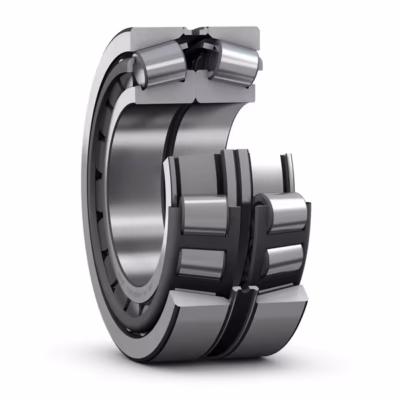

رولبرینگ مخروطی ناچی 30220/DF یک بیرینگ دقیق و صنعتی از نوع غلتشی است که برای تحمل همزمان بارهای شعاعی و محوری طراحی شده است. این بیرینگ در دسته رولبرینگهای مخروطی جفتی قرار میگیرد که بهصورت DF (پشت به پشت) مونتاژ میشوند و به همین دلیل توانایی بالایی در کنترل بارهای محوری از دو طرف دارند. طراحی داخلی این مدل بر پایه رولرهای مخروطی با زاویه تماس بهینه انجام شده است تا بار بهصورت یکنواخت در سطح تماس توزیع شود. ابعاد فنی بیرینگ شامل قطر داخلی 100 میلیمتر، قطر خارجی 180 میلیمتر و عرض کلی 66 میلیمتر است. این مشخصات باعث شده تا بیرینگ 30220/DF در رده بیرینگهای سنگین با ظرفیت باربری بالا قرار گیرد.
مزیت اصلی این بیرینگ در طراحی مستحکم، دقت در چیدمان محورها و عمر کاری بالای آن است. ترکیب قفسه فولادی مقاوم، سیستم غلتش بهینه و فضای مناسب روانکاری، عملکرد یکنواخت و کاهش سایش را تضمین میکند. پیکربندی DF علاوه بر افزایش پایداری مکانیکی، امکان نصب و تنظیم آسانتر را نیز فراهم میسازد. این بیرینگ به دلیل توانایی بالا در مهار بارهای ترکیبی، عملکرد قابلاعتماد در سرعتهای متوسط تا بالا، و مقاومت در برابر حرارت و فشار، در صنایع سنگین و سیستمهای انتقال قدرت مورد استفاده قرار میگیرد.
تحلیل پسوندهای مرتبط
پسوندهای فنی در بیرینگها برای بیان ویژگیهای خاص طراحی، نوع مونتاژ، دقت ساخت یا نوع قفسه به کار میروند. شناخت دقیق این پسوندها به انتخاب صحیح بیرینگ در شرایط خاص کمک میکند و میتواند عملکرد کلی سیستم را بهینه کند.
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| DF | چینش پشت به پشت (Duplex Face-to-Face) برای بیرینگهای جفتی | تحمل بارهای محوری از دو جهت و افزایش پایداری محوری سیستم |
| C3 | لقی داخلی بزرگتر از حالت استاندارد | افزایش مقاومت در برابر دمای بالا و جلوگیری از قفل شدن بیرینگ |
| P5 | کلاس دقت بالا طبق استاندارد ISO | کاهش لرزش، افزایش دقت چرخش و مناسب برای ماشینآلات دقیق |
| E | ظرفیت بار ارتقاء یافته با طراحی پیشرفته غلتکها | افزایش طول عمر بیرینگ در بارهای شعاعی بالا |
| J | قفسه فولادی پرسی با مقاومت حرارتی و مکانیکی بالا | افزایش کارایی روانکاری و کاهش احتمال خرابی در محیطهای سنگین |
به عنوان نمونه، بیرینگ با پسوند C3 معمولاً در موتورهای الکتریکی و پمپهای صنعتی استفاده میشود که در آنها دمای عملیاتی بالا ممکن است باعث انبساط شافت شود. همچنین، بیرینگ با پسوند P5 انتخابی مناسب برای دستگاههای تراش، فرز یا سیستمهای موقعیتیابی با دقت بالا است که نیاز به حداقل ارتعاش و بالاترین دقت در چرخش دارند.
کاربردهای رایج
رولبرینگ مخروطی ناچی 30220/DF در ماشینآلات و سیستمهایی به کار میرود که در آنها همزمان بارهای محوری از دو جهت و بارهای شعاعی وارد میشود. این ویژگی باعث شده تا این بیرینگ در ساختارهای مکانیکی پیچیده که به پایداری بالا و عمر طولانی نیاز دارند، جایگاه ویژهای پیدا کند. همچنین، طراحی مخروطی و چینش DF امکان تنظیم دقیق فاصله داخلی و پیشبارگذاری را فراهم میکند که در کاربردهایی با بار متغیر ضروری است.
از کاربردهای رایج این بیرینگ میتوان به گیربکسهای صنعتی، اکسل خودروهای سنگین، ماشینآلات کشاورزی، تجهیزات بالابر صنعتی، و رولفرمینگ اشاره کرد. عملکرد دقیق و مقاوم در برابر حرارت و بار زیاد باعث میشود این بیرینگ در شرایط کاری سخت، از جمله ارتعاش، ضربه و بار مداوم، دوام بالایی داشته باشد و از بروز خطاهای مکانیکی در سیستم جلوگیری کند.
صنایع استفادهکننده
این بیرینگ با توجه به ساختار مقاوم و عملکرد قابلاطمینان، در صنایع مختلفی کاربرد دارد که در ادامه به مهمترین آنها اشاره شده است.
| صنعت | دلیل فنی استفاده از این بیرینگ |
|---|---|
| صنعت خودروسازی | استفاده در اکسل و دیفرانسیل برای تحمل بارهای محوری و شعاعی دوطرفه |
| صنعت فولاد | دوام بالا در برابر بارهای نوسانی و شرایط دمایی متغیر در خطوط نورد |
| صنعت ماشینآلات کشاورزی | پایداری مکانیکی در محیطهای پرگردوخاک و بار متناوب در تراکتورها و کمباینها |
| صنعت معدن | مقاومت در برابر لرزش و ضربه در تجهیزات حمل مواد و ماشینآلات حفاری |
| صنعت ساخت ماشینآلات | دقت در تنظیم محورها و تحمل بار بالا در دستگاههای صنعتی پرکاربرد |
این بیرینگ ممکن است بر اساس ویژگیها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که ما نام نبردیم نیز مورد استفاده قرار گیرد. اگر تجربه یا دانش فنی خاصی درباره استفاده از این بیرینگ در سایر حوزهها دارید، میتوانید آن را با ما به اشتراک بگذارید تا به توسعه کاربردهای فنی و عملیاتی این محصول کمک شود.
