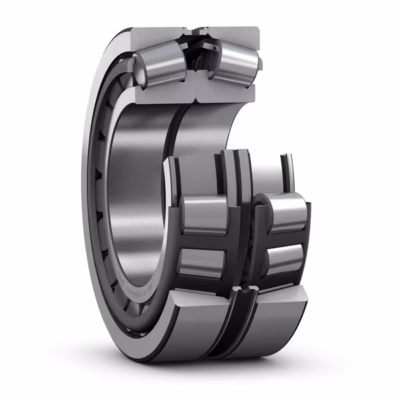

ترولبرینگ مخروطی ناچی 32019 X/DFC150ست یک بیرینگ تخصصی و صنعتی از نوع رولبرینگ مخروطی جفتشده است که برای تحمل بارهای شعاعی و محوری بهصورت ترکیبی و متقابل طراحی شده است. این بیرینگ شامل دو رولبرینگ مخروطی است که به صورت پشتبهپشت مونتاژ شدهاند و بهواسطه فاصله مشخص 150 میلیمتری (مشخصشده با کد DFC150) از یکدیگر قرار گرفتهاند. قطر داخلی این بیرینگ 95 میلیمتر، قطر خارجی آن 145 میلیمتر و عرض بیرینگ تکی حدود 32.5 میلیمتر است. ساختار کلی آن از رولرهای مخروطی، قفسه فلزی مستحکم و سطوح مسیر سختکاریشده تشکیل شده که همه اجزا بهصورت دقیق ماشینکاری شدهاند. این بیرینگ در دسته بیرینگهای مخروطی متریک با استانداردهای بینالمللی ISO قرار میگیرد و برای استفاده در کاربردهای با بارگذاری سنگین طراحی شده است.
ویژگی متمایز این بیرینگ، نحوه آرایش جفتشده DF با فاصله مشخص بین دو بیرینگ است که موجب افزایش پایداری محوری و شعاعی میشود. طراحی با فاصله دقیق DFC150 باعث میشود که امکان تنظیم دقیق پیشبار (Preload) برای شافتهای حساس فراهم شود، خصوصاً در سیستمهایی که طول شافت زیاد و نیاز به تعادل محوری بالاست. استفاده از آلیاژهای خاص و سختکاری سطحی توسط برند ناچی موجب شده تا این بیرینگ در برابر سایش، حرارت بالا و بارهای ضربهای مقاومت مطلوبی داشته باشد. عملکرد بدون لرزش، توزیع متقارن نیرو، و امکان بهرهبرداری در سرعتهای متوسط تا بالا از دیگر مزیتهای این بیرینگ صنعتی است که آن را برای کاربردهای دقیق و سنگین به گزینهای قابل اتکا تبدیل میکند.
تحلیل پسوندهای مرتبط
پسوندهای فنی در شناسایی ویژگیهای ساختاری، عملکردی و نصب بیرینگها نقش کلیدی دارند و درک صحیح از آنها باعث میشود کاربران بتوانند محصول متناسب با شرایط کاری خود را با دقت بالا انتخاب کنند. این پسوندها اطلاعاتی مانند آرایش بیرینگ، دقت ساخت، فاصله مونتاژ، نوع قفسه و ویژگیهای ویژه تحمل بار را مشخص میکنند.
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| X | انطباق با استانداردهای ابعادی ISO | اطمینان از قابلیت جایگذاری دقیق در سیستمهای استاندارد |
| DF | مونتاژ دو بیرینگ به صورت پشتبهپشت (Back-to-Back) | تحمل بارهای محوری دوطرفه و افزایش پایداری شعاعی |
| C150 | فاصله 150 میلیمتری بین بیرینگها در مونتاژ جفتشده | امکان تنظیم دقیق پیشبار برای شافتهای بلند و حساس |
| DFC | ترکیب مونتاژ پشتبهپشت با فاصله مشخصشده بین بیرینگها | افزایش مقاومت در برابر خمشدگی شافت و بهینهسازی تراز محوری |
| E | طراحی تقویتشده با ظرفیت بار بیشتر | افزایش توان تحمل بار شعاعی و افزایش طول عمر کاری |
| C3 | لقی داخلی بیشتر از مقدار نرمال | کاهش تنش حرارتی و بهبود عملکرد در دمای بالا یا سرعت زیاد |
بهعنوان مثال، پسوند DFC150 نشان میدهد که دو رولبرینگ به صورت پشتبهپشت با فاصله دقیق 150 میلیمتر از یکدیگر نصب شدهاند که این ویژگی برای شافتهای طولانی که نیاز به کنترل دقیق انحراف محوری دارند، بسیار مهم است. همچنین پسوند C3 در بیرینگهایی به کار میرود که در شرایط دمایی بالا یا سرعت چرخش زیاد فعالیت میکنند تا از افزایش تنش داخلی جلوگیری شود.
کاربردهای رایج
ترولبرینگ مخروطی ناچی 32019 X/DFC150ست به طور گسترده در ماشینآلات و سیستمهایی استفاده میشود که نیاز به تحمل همزمان بارهای شعاعی و محوری از دو جهت دارند، بهویژه در مواقعی که شافت طولانی و مستعد انحراف یا ارتعاش است. از جمله کاربردهای رایج این بیرینگ میتوان به محورهای محرک ماشینآلات راهسازی، سیستمهای چرخ محرک در واگنهای سنگین، جعبهدندههای صنعتی با بارگذاری سنگین، و تجهیزات انتقال قدرت با دقت بالا اشاره کرد. فاصله استاندارد میان دو بیرینگ در آرایش DFC، قابلیت جذب بهتر بار و جلوگیری از تغییر شکل شافت را فراهم میکند و موجب میشود که عملکرد سیستم پایدار و بدون اختلال باشد. در نتیجه این بیرینگ انتخابی ایدهآل برای شرایط عملیاتی سخت و سیستمهای با نیاز مکانیکی بالا است.
صنایع استفادهکننده
بیرینگهای جفتشده با آرایش DFC و فاصله دقیق، در صنایع مختلفی که نیاز به دقت بالا و تحمل بار سنگین دارند، نقش کلیدی ایفا میکنند. در ادامه، مهمترین صنایع مصرفکننده این بیرینگ با دلایل فنی ذکر شدهاند.
| صنعت | دلیل فنی استفاده |
|---|---|
| صنعت راهسازی | کنترل دقیق انحراف شافت در ماشینآلات سنگین مانند گریدر و بولدوزر |
| تجهیزات ریلی | توزیع متقارن بار محوری در چرخها و اکسل واگنهای سنگین |
| تولید ماشینآلات صنعتی | پایداری بالا در محورهای انتقال قدرت با شافتهای بلند |
| صنعت سیمان | تحمل بارهای ضربهای و شعاعی بالا در آسیابها و کانوایرها |
| تجهیزات دریایی | مقابله با ارتعاشات و بارهای متناوب در سیستمهای شفت محور کشتی |
این بیرینگ ممکن است بر اساس ویژگیها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که ما نام نبردیم نیز مورد استفاده قرار گیرد. اگر شما نیز تجربه یا اطلاعاتی درباره کاربردهای خاصتر این محصول دارید، با ثبت نظرات خود در تکمیل این دانش فنی با ما همراه شوید.
