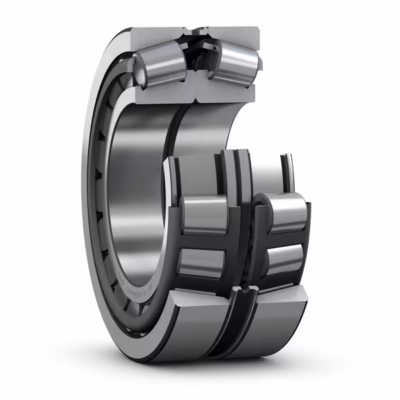

رولبرینگ مخروطی ناچی 33024/D یک بیرینگ صنعتی از نوع غلتشی است که برای تحمل ترکیبی از بارهای شعاعی و محوری طراحی شده است. این مدل از نوع تک ردیفه بوده و به صورت جفتشده با پسوند D (موازی یا پشتبهپشت) عرضه میشود که برای استفاده در سیستمهایی با بار محوری دوطرفه مناسب است. طراحی کلی آن بر پایه تماس خطی بین غلتکهای مخروطی و سطوح راهنما صورت گرفته که موجب افزایش ظرفیت باربری، بهبود توزیع تنش و کاهش اصطکاک در شرایط کاری سنگین میشود. این بیرینگ در گروه بیرینگهای سنگین دستهبندی میشود و با قطر داخلی 120 میلیمتر، قطر خارجی 180 میلیمتر و عرض تقریبی 76 میلیمتر، مناسب استفاده در تجهیزاتی است که نیاز به تحمل نیروهای بالا و پایداری مکانیکی دارند.
رولبرینگ ناچی 33024/D دارای ویژگیهای فنی قابلتوجهی از جمله ظرفیت بالای تحمل بار، عملکرد پایدار در سرعتهای متوسط تا بالا و مقاومت مطلوب در برابر ضربههای مکانیکی است. آرایش دوبل D موجب افزایش صلبیت سیستم و تعادل بهتر بارهای محوری از دو جهت میشود، بهویژه در محورهای بلند و یا تجهیزاتی که تحت لرزشهای متناوب قرار دارند. استفاده از مواد اولیه با سختی بالا، هندسه بهینه غلتکها و کنترل دقیق لقی داخلی، این بیرینگ را برای کاربردهایی که نیاز به دقت و دوام بالا دارند بسیار مناسب کرده است. این مدل، انتخابی کارآمد برای صنایع سنگین، سیستمهای انتقال قدرت، و تجهیزات صنعتی با عملکرد مستمر و حساس است.
تحلیل پسوندهای مرتبط
پسوندهای فنی در بیرینگها معمولاً برای تشریح نحوه آرایش، لقی داخلی، طراحی تقویتشده یا ویژگیهای خاص ساختاری استفاده میشوند. این پسوندها اطلاعات مهمی در مورد قابلیتها و محدودیتهای هر بیرینگ ارائه میدهند.
| پسوند | توضیح فنی | تأثیر در عملکرد |
|---|---|---|
| D | چینش دوبل به صورت پشتبهپشت یا Face-to-Face | افزایش ظرفیت بار محوری دوطرفه و صلبیت ساختاری بیشتر |
| C3 | لقی داخلی بیشتر از استاندارد | بهبود عملکرد در شرایط دمای بالا یا سرعت بالا |
| E | طراحی بهینه غلتکها و مسیر غلتش | افزایش ظرفیت باربری و بهبود عمر خستگی |
| NR | شیاردار با نگهدارنده حلقه بیرونی | تسهیل نصب در تجهیزات با موقعیت ثابت |
در این میان، پسوند D برای بیرینگهای دوبل که به صورت جفت استفاده میشوند، نقش کلیدی دارد. این پسوند نشاندهنده چینش پشتبهپشت است که در برابر بارهای محوری از دو جهت مقاومت ایجاد میکند. همچنین، پسوند C3 در کاربردهایی که بیرینگ در معرض دمای بالا یا سرعت چرخش زیاد قرار دارد استفاده میشود تا لقی بیشتر، مانع از گیرپاژ یا افزایش اصطکاک در اثر انبساط حرارتی شود.
کاربردهای رایج
رولبرینگ مخروطی ناچی 33024/D در ماشینآلات صنعتی که تحت بارهای شعاعی و محوری بالا هستند، کاربرد گستردهای دارد. به دلیل ساختار مقاوم، ظرفیت بالای باربری و طراحی جفتشده آن، این بیرینگ بهطور خاص در گیربکسهای سنگین، شفتهای طویل با دو نقطه تکیهگاه، محور کامیونها و تجهیزات معدنی بهکار میرود. آرایش D موجب حفظ تعادل شفت در برابر نیروهای محوری دوطرفه شده و پایداری دینامیکی بیشتری در سیستم ایجاد میکند.
این بیرینگ همچنین در سامانههای انتقال قدرت، غلطکهای صنعتی و تجهیزات با دقت بالا برای تنظیم موقعیت شفت نیز استفاده میشود. دلیل اصلی استفاده از آن در این کاربردها، تماس خطی بین غلتک و راهگاه، هندسه مخروطی برای کنترل دقیق بار و همچنین پایداری عملکرد در دما و بار متغیر است. طراحی آن بهگونهای است که امکان روانکاری مؤثر و دفع گرما را فراهم میکند که در افزایش عمر مفید بیرینگ نقش دارد.
صنایع استفادهکننده
این بیرینگ در صنایعی که نیاز به تحمل بار ترکیبی بالا و پایداری مکانیکی در موقعیتدهی شفت دارند بهطور گسترده استفاده میشود. جدول زیر به معرفی صنایع اصلی و دلایل فنی استفاده از این بیرینگ در هر حوزه میپردازد.
| صنعت | دلیل فنی استفاده از بیرینگ |
|---|---|
| صنعت خودروسازی سنگین | توانایی مهار بارهای محوری و شعاعی در اکسلها و محور محرک |
| صنعت تجهیزات معدنی | مقاومت بالا در برابر بارهای ضربهای و کار مداوم در شرایط سخت |
| صنعت فولاد و نورد | تحمل بار سنگین در غلطکهای نورد و پایداری در دمای بالا |
| صنعت حملونقل ریلی | عملکرد پایدار در شفتهای طولانی و ارتعاشات متناوب |
| صنعت ساخت ماشینآلات | کنترل دقیق موقعیت شفتها در تجهیزات با دقت بالا و عملکرد مداوم |
این بیرینگ ممکن است بر اساس ویژگیها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که ما نام نبردیم نیز مورد استفاده قرار گیرد. اگر شما تجربهای خاص در استفاده از این بیرینگ در شرایط یا تجهیزات متفاوت دارید، میتوانید با اشتراکگذاری آن، به بهبود اطلاعات فنی و توسعه دانش کاربردی در این حوزه کمک کنید.
